Le réglage TEMP. TYPE SETTING permet de choisir entre
la température du débit d'eau ou la température ambiante
(détectée par le capteur de température connecté à
l'interface utilisateur) pour contrôler la mise en marche ou
l'arrêt de la pompe à chaleur.
Lorsque ROOM TEMP. est activée, la température de
l'eau de sortie requise sera calculée en fonction des
courbes climatiques (se référer à la section « 10.1 Courbes
climatiques »).
Comment configurer TEMP. TYPE SETTING
Pour configurer TEMP. TYPE SETTING, aller dans MENU>
FOR
SERVICEMAN> TEMP. TYPE SETTING. Appuyer sur OK.

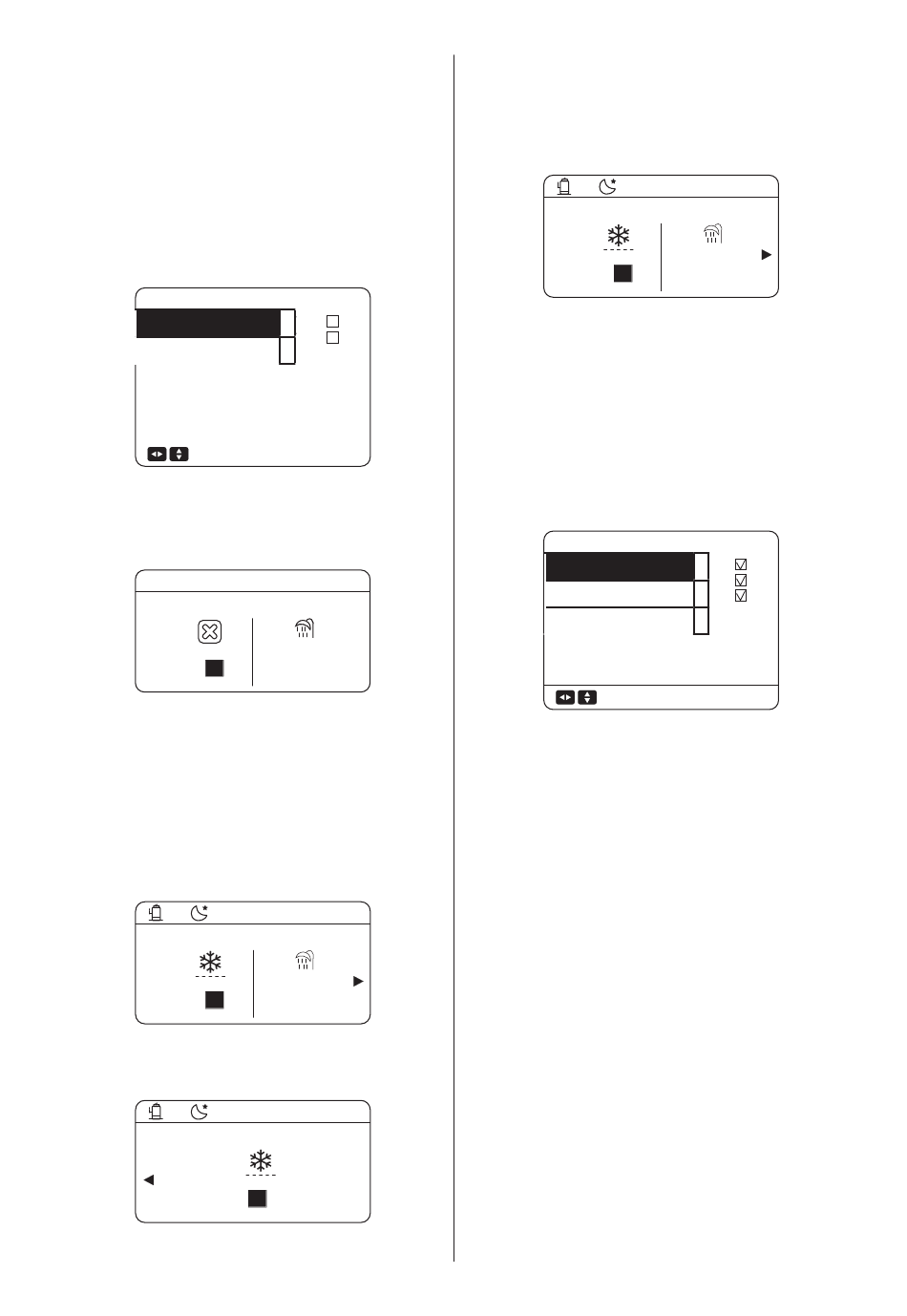

La page-écran suivante apparaît :
5 TEMP. TYPE SETTING
WATER FLOW TEMP.
ROOM TEMP.
SCROLL
En réglant WATER FLOW TEMP. sur YES et ROOM
TEMP. sur NO, la température de débit d'eau sera affichée
sur la page-écran d'accueil et la température de débit
d'eau sera réglée comme étant la température requise.
21: 55 08 - 08 - 2015 SAT.
MAIN
OFF
SET
18
°C
En cas d'utilisation de l'unité conformément à l'application
7 (voir la section 8.7 Application 7), régler WATER FLOW
TEMP. sur YES, et ROOM TEMP. sur YES. La température
de l'eau sera affichée sur la page-écran principale, et la valeur
de consigne de la température de l'eau et de la température
ambiante peut être réglée sur la page-écran d'accueil.
Dans cet état, la première température de l'eau de sortie
requise peut être réglée dans la page-écran principale,
la seconde peut être calculée à partir des courbes
climatiques. En mode chauffage, la température la plus
élevée sera la température réelle de sortie requise, tandis
qu'en mode refroidissement, la température la plus basse
sera la température sélectionnée.
21: 55 08 - 08 - 2015 SAT.
MAIN
OFF
SET
12
°C
En appuyant sur la touche ► la page-écran principale
affiche la température ambiante :
21: 55 08 - 08 - 2015 SAT.
ROOM
SET
24
NO
YES
NO
YES
DHW
ON
TANK 55 °C
DHW
ON
TANK 55 °C
ON
°C
En cas d'utilisation de l'unité conformément à l'application
4 (voir la section 8.4 Application 4), régler WATER FLOW
TEMP. sur NO, et ROOM TEMP. sur YES. La température
ambiante sera affichée sur la page-écran d'accueil et servira
de température de référence. La température de l'eau de sortie
requise peut être calculée à partir des courbes climatiques.
21: 55 08 - 08 - 2015 SAT.
MAIN
SET
10.7.6 THERMOSTAT AMBIANT (ROOM
THERMOSTAT)
Informations sur ROOM THERMOSTAT
L'élément ROOM THERMOSTAT permet de définir si le
thermostat ambiant est disponible.
Comment régler ROOM THERMOSTAT
Pour régler le thermostat ambiant, aller dans MENU> FOR
SERVICEMAN> ROOM THERMOSTAT. Appuyer sur OK. La
page-écran suivante apparaît :
6 ROOM THERMOSTAT
ROOM THERMOSTAT
MODE SETTING
THERMOSTAT
DUAL ROOM
SCROLL
Si le thermostat ambiant est disponible, sélectionner YES
et appuyer sur OK. Dans MODE SETTING, si YES est
sélectionné, le réglage de mode et la fonction de mise en
marche/arrêt ne peuvent pas être effectués à partir de l'interface
utilisateur. La fonction de temporisateur n'est pas disponible ;
le mode de fonctionnement et la fonction de mise en marche/
arrêt sont contrôlés par le thermostat ambiant. La température
peut être réglée à partir de l'interface utilisateur. Si NO est
sélectionné, l'interface utilisateur peut être utilisée pour régler
le mode de fonctionnement et la température requise, tandis
que la fonction de mise en marche/arrêt est déterminée par
le thermostat ambiant ; la fonction de temporisateur n'est pas
disponible. Dans DUAL ROOM THERMOSTAT, si YES est
sélectionné, ROOM THERMOSTAT et MODE SETTING seront
automatiquement réglés sur NO, et WATER FLOW TEMP.
et ROOM TEMP. seront obligatoirement réglées sur YES.
La fonction de temporisateur dans l'interface utilisateur n'est
pas disponible. Le mode de fonctionnement et la température
requise peuvent être réglés sur l'interface utilisateur.
La fonction « DUAL ROOM THERMOSTAT » ne peut être
utilisée que lorsque l'unité est utilisée avec l'application 6
(voir la section 8.6 Application 6). Si la zone A nécessite un
chauffage/refroidissement (signal ON du thermostat ambiant
5A), l'unité se met en marche. Le mode de fonctionnement
et la température de l'eau de sortie requise doivent être
définis dans l'interface utilisateur. Si la zone B nécessite un
chauffage/refroidissement (signal ON du thermostat ambiant
5B), l'unité se met en marche. Le mode de fonctionnement
peut être défini dans l'interface utilisateur, la température de
l'eau de sortie requise sera déterminée par la température
ambiante (la température de l'eau de sortie requise est
calculée à partir des courbes climatiques, si les courbes ne
sont pas sélectionnées, la courbe 4 sera la courbe par défaut).
Si le chauffage/refroidissement n'est pas nécessaire pour la
zone A ou la zone B (signal OFF du thermostat 5A et 5B),
l'unité s'arrête.
60
DHW
ON
ON
24
°C
TANK 55 °C
NO
YES
NO
YES
NO
YES
