Aperçu De L'unité; Démontage De L'unité - SystemAir SYSHP MINI 07-16 Traduction Des Instructions Originales

Référence Composant
1 Unité extérieure
1,1 Manomètre
1,2 Soupape de surpression
1,3 Vase d'expansion
1,4 Échangeur à plaques
Réchauffeur supplémentaire (modèle
1,5
personnalisé)
1,6 Soupape de purge air
1,7 Fluxostat
1,8 P_i : Pompe de circulation à l'intérieur de l'unité
2 filtre en Y
3 Vanne de sectionnement (fourniture sur place)
4 Contrôleur câblé
6 Soupape d'évacuation (fourniture sur place)
7 Vanne de remplissage (fourniture sur place)
8 Réservoir d'équilibrage (fourniture sur place)
8,1 Soupape de purge air
8,2 Soupape d'évacuation
Le volume total du réservoir d'équilibrage (8) doit dépasser 40 l (pour les unités de 5~9kW, il doit dépasser 20 l). La
soupape de sécurité (6) doit être installée dans la position plus basse de l'équipement. Un réchauffeur indépendant
supplémentaire peut être sélectionné et installé sur la porte.
Les pompes (1.8) et (10) fonctionnent en présence d'une demande de chauffage des circuits de chauffage au sol. L'unité
extérieure commencera à fonctionner pour atteindre la température de débit d'eau requise. La demande peut être réglée sur le
contrôleur câblé.
Si l'énergie solaire est réglée comme disponible dans le contrôleur câblé (voir section 10.7 Réglages sur site/OTHER HEATING
SOURCE), le chauffage de l'eau chaude sanitaire peut être effectué soit par le kit d'énergie solaire, soit par la pompe à chaleur.
Lorsque le kit d'énergie solaire se met en marche, le signal est envoyé à l'unité extérieure et la pompe (27) commence à
fonctionner ; la pompe à chaleur arrête de chauffer l'eau chaude sanitaire pendant que le kit d'énergie solaire fonctionne.
S'assurer que le kit d'énergie solaire (26) et la pompe solaire (27) sont correctement câblés, voir la section « 9.6.6
Connexion d'autres composants/Pour le kit d'énergie solaire ». L'interface utilisateur doit être configurée correctement,
voir la section « 10.7 Réglages sur site/OTHER HEATING SOURCE ».

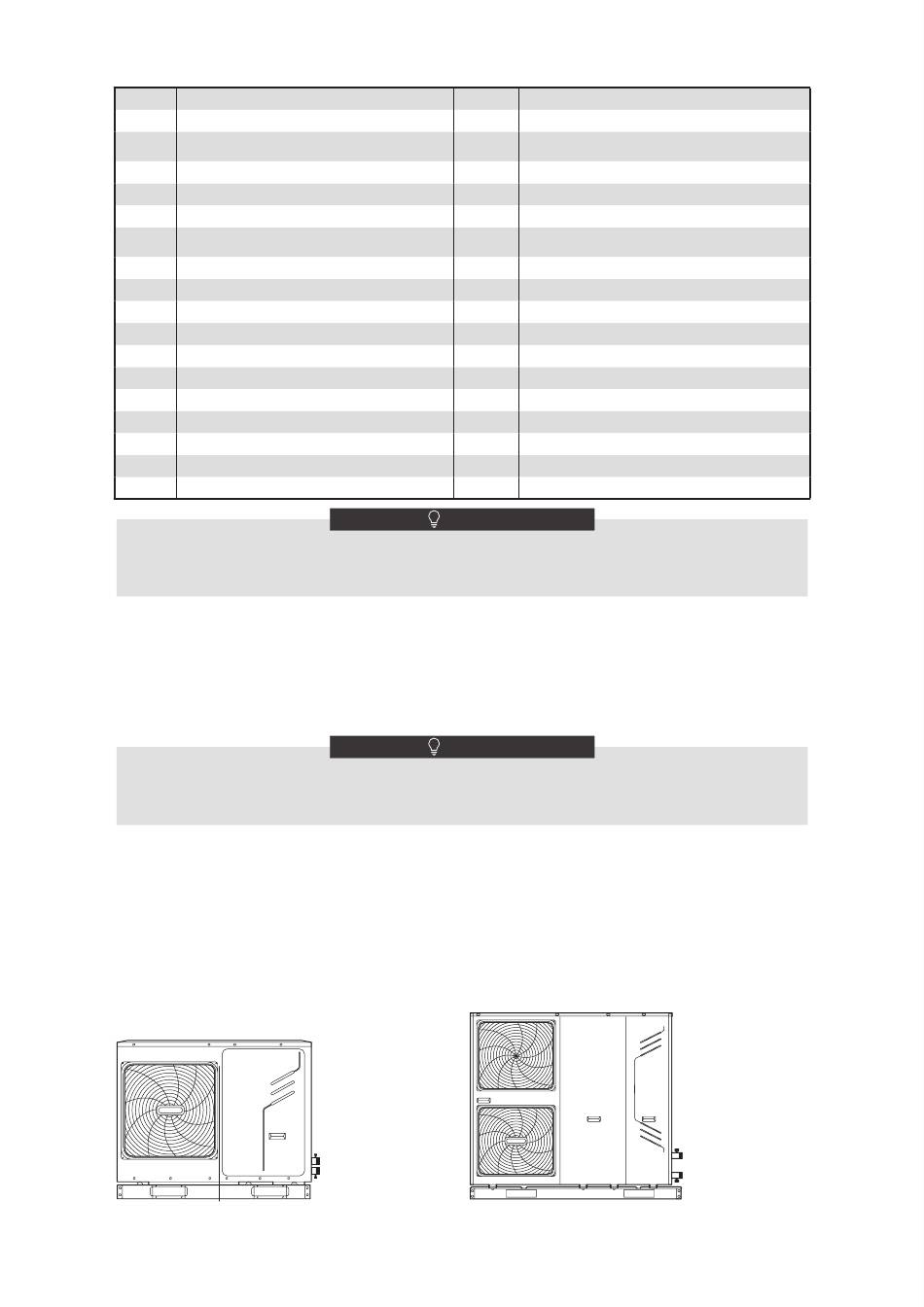

9 APERÇU DE L'UNITÉ
9.1 Démontage de l'unité
Porte 1
Accès au compresseur, aux parties
électriques et au compartiment
hydraulique
1
5/7/9kW
Référence
9 Vase d'expansion (fourniture sur place)
P_o : Pompe de circulation externe (fourniture sur
10
place)
11 Collecteur (fourniture sur place)
12 Ballon d'eau chaude sanitaire (fourniture sur place)
12,1 Soupape de purge air
12,2 Serpentin échangeur de chaleur
12,3 Réchauffeur auxiliaire
13 T5 : Capteur de température
14 Robinet d'eau chaude (fourniture sur place)
15 P_d : Pompe ECS (fourniture sur place)
16 Clapet anti-retour (fourniture sur place)
17 Vanne de by-pass (fourniture sur place)
18 SV1 : Vanne à 3 voies (fourniture sur place)
FHL 1...n Circuit de chauffage au sol (fourniture sur place)
26 Kit d'énergie solaire (fourniture sur place)
27 P_s : Pompe solaire (fourniture sur place)
/
NOTE
NOTE
Porte 1 Pour l'accès au compresseur et aux
parties électriques.
Porte 2 Pour l'accès au compartiment hy-
draulique et aux parties électriques.
1
12/14/16kW
24
Composant
/
2
