Référence
1
Port de sortie N vers la PCB A (CN27)
Port de sortie N vers la carte de contrôle hydro-box
2
(CN3)
3
Port pour le câble de mise à la terre (CN31)
4
Port de programmation IC (CN32)
5
Port pour le câble de mise à la terre (CN37)
6
Port d'entrée pour câble neutre (CN10)
7
Port d'entrée pour câble de phase (CN11)
8
Commutateur DIP (SW3)
9
Port d'entrée pour +12V/5V (CN24)
Port pour le pressostat basse et haute pression
10
(CN13)
Port pour capteur de température d'évacuation
11
(CN8)
Port pour le capteur de température ambiante
12
extérieure et le capteur de température du
condenseur (CN9)
Port pour le capteur de température d'aspiration
13
(CN1)
14
Port pour le capteur de température TF (CN14)

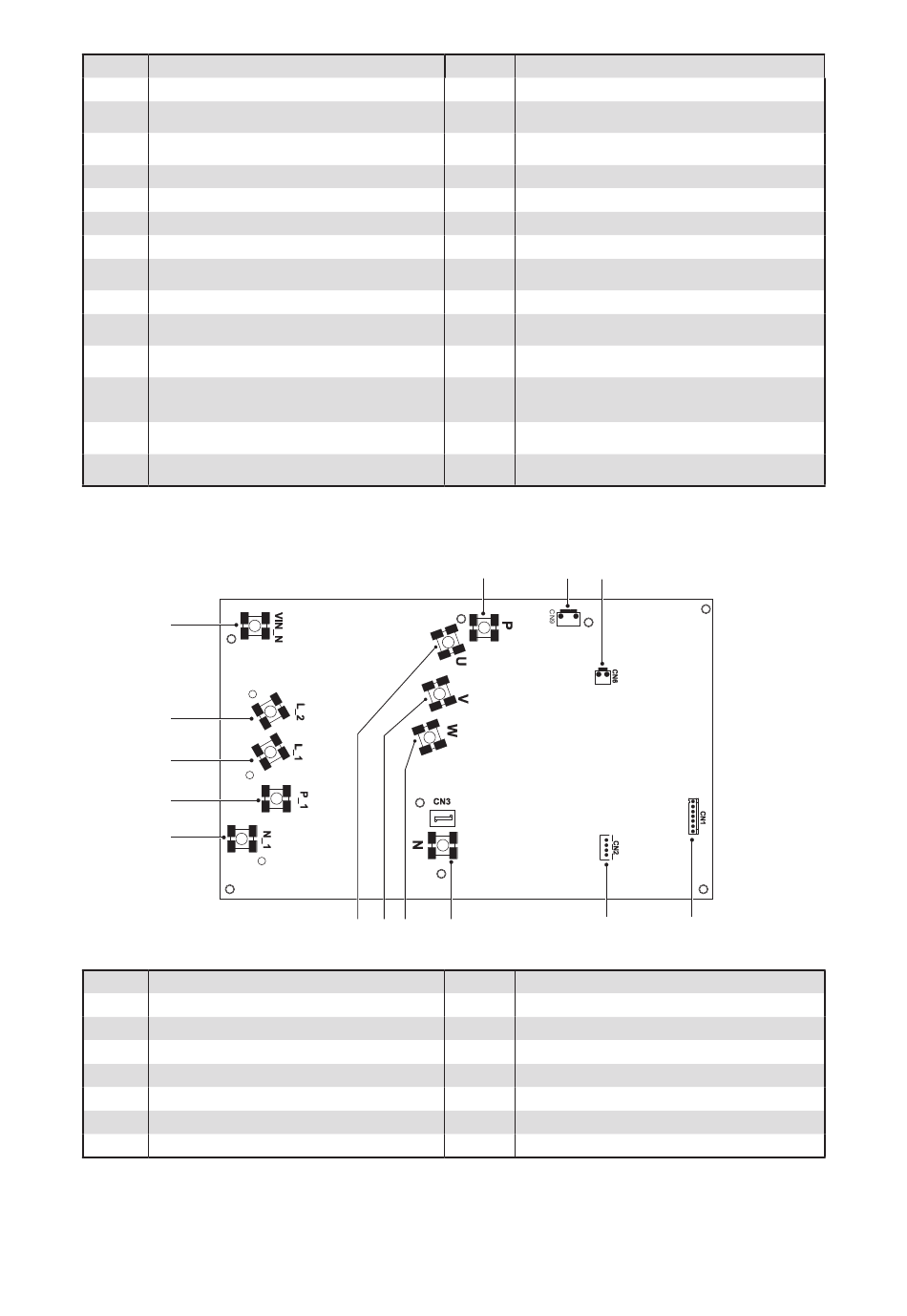

9.3.3 Monophasé pour les unités de 12/14/16kW
1) PCB A, module inverseur
14
13
12
11
10
Référence
1
Port d'entrée P pour module IPM (P)
2
Port d'entrée pour pressostat haute pression (CN9)
3
Port de sortie pour +15V (CN6)
4
Port pour la communication avec la PCB B (CN1)
5
Réservé (CN2)
6
Port d'entrée N pour module IPM (N)
7
Port de connexion W du compresseur
Composant
9
8 7
Composant
Référence
15
Port pour le capteur de pression (CN4)
16
Réservé (CN2)
Port pour la communication avec la carte de contrôle
17
hydro-box (CN29)
18
Réservé (CN30)
19
Port pour la communication avec la PCB A (CN17)
20
Port pour la vanne d'expansion électrique (CN33)
21
Afficheur numérique (DSP1)
Port pour le ruban chauffant de bâti électrique (CN16)
22
(en option)
23
Port pour la valeur SV6 (CN5)
24
Port pour vanne à 4 voies (CN6)
Port pour le ruban chauffant électrique du
25
compresseur 1 (CN7)
Port pour le ruban chauffant électrique du
26
compresseur 2 (CN8)
27
Port de sortie L vers la PCB A (CN28)
Port de sortie L vers la carte de contrôle hydro-box
28
(RL2)
1
2
3
6
5
Référence
8
Port de connexion V du compresseur
9
Port de connexion U du compresseur
10
Port de sortie N pour le module PFC (N_1)
11
Port de sortie P pour le module PFC (P_1)
12
Port d'entrée pour inductance PFC L_1 (L_1)
13
Port d'entrée pour inductance PFC L_2 (L_2)
14
Port d'entrée N pour le module PFC (VIN_N)
30
Composant
4
Composant
