Méthode A
RT peut contrôler le chauffage et le refroidissement individuellement, comme le contrôleur des ventilo-convecteurs (FCU) à 4
tuyaux. Lorsque le module hydraulique est connecté au contrôleur de température externe, l'interface utilisateur FOR SERVICEMAN
règle THERMOSTAT et ROOM MODE SETTING sur YES :
A.1 Lorsque l'unité détecte une tension de 230VCA entre C et N, l'unité fonctionne en mode refroidissement.
A.2 Lorsque l'unité détecte une tension de 230VCA entre H et N, l'unité fonctionne en mode chauffage.
A.3 Lorsque l'unité détecte une tension de 0VCA pour les deux côtés (C-N, H-N), l'unité arrête de chauffer ou de refroidir le milieu.
A.4 Lorsque l'unité détecte une tension de 230VCA pour les deux côtés (C-N, H-N), l'unité fonctionne en mode refroidissement.
Méthode B
RT fournit le signal de commutation à l'unité. L'interface utilisateur FOR SERVICEMAN règle ROOM THERMOSTAT et MODE
SETTING sur YES :
B.1 Lorsque l'unité détecte une tension de 230VCA entre H et N, l'unité se met en marche.
B.2 Lorsque l'unité détecte une tension de 0VCA entre H et N, l'unité s'éteint.
Lorsque le ROOM THERMOSTAT est réglé sur YES, le capteur de température intérieure Ta ne peut pas être réglé sur
valide et l'unité ne fonctionne que sur la base de T1.
Méthode C
Le module hydraulique est connecté aux contrôleurs de température externes tandis que l'interface utilisateur FOR SERVICEMAN
règle DUAL ROOM THERMOSTAT sur YES :
C.1 Lorsque l'unité détecte une tension de 230VCA entre H et N, le côté PRINCIPAL se met en marche. Lorsque l'unité détecte une
tension de 0VCA entre H et N, le côté PRINCIPAL s'éteint.
C.2 Lorsque l'unité détecte une tension de 230VCA entre C et N, le côté MILIEU s'allume en fonction de la courbe climatique.
Lorsque l'unité détecte une tension de 0V entre C et N, le côté MILIEU s'éteint.
C.3 Lorsque H-N et C-N sont détectés à 0VCA, l'unité s'éteint.
C.4 Lorsque H-N et C-N sont détectés à 230VCA, les deux côtés PRINCIPAL et MILIEU s'allument.
Le câblage du thermostat doit correspondre aux réglages de l'interface utilisateur. Se référer à la section 10.7
Réglages sur site/Room thermostat.
L'alimentation de la machine et du thermostat ambiant doivent être connectées à la même ligne neutre et de phase
(L2) (uniquement pour les unités triphasées).
a) Procédure
Connecter le câble aux bornes appropriées comme indiqué sur l'image.
Fixer le câble aux supports à l'aide de colliers pour soulager la charge due à la tension.

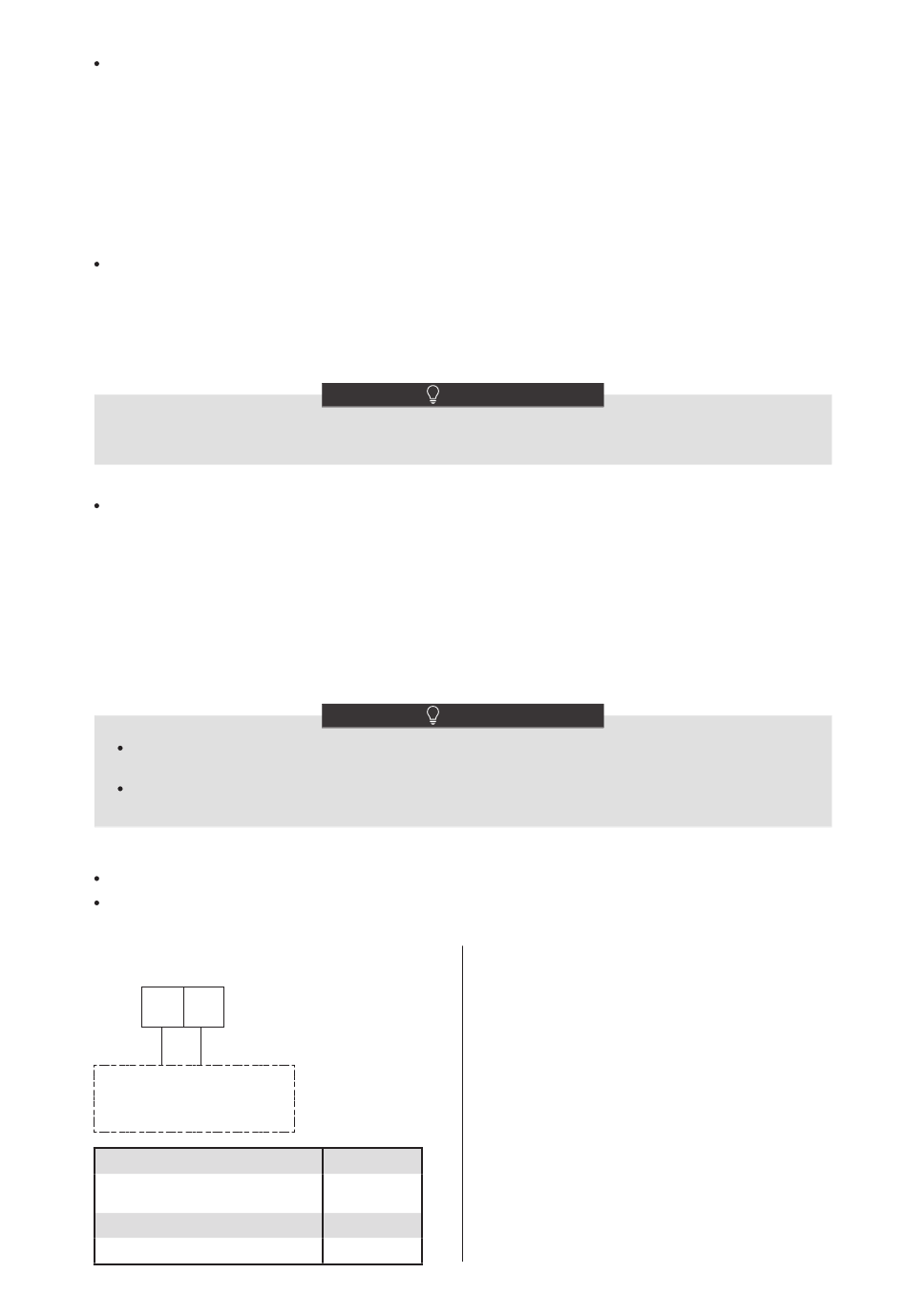

8) Pour le réchauffeur auxiliaire :
4
5
TBH
N
SORTIE DU SIGNAL DE
CONTRÔLE RÉCHAUFFEUR
AUXILIAIRE BALLON
Tension
Courant maximal de
fonctionnement(A)
Section câble (mm
)
2
Type de signal du port de contrôle
NOTE
NOTE
220-240VCA
0,2
0,75
Type 2
47
La connexion du câble du réchauffeur auxiliaire dépend
de l'application. Ce câblage n'est nécessaire que lorsque
le ballon d'eau chaude sanitaire est installé. L'unité envoie
uniquement un signal de marche/arrêt au réchauffeur
auxiliaire. Un interrupteur thermique supplémentaire et
une borne dédiée sont nécessaires pour alimenter le
réchauffeur auxiliaire.
Voir également la section « 8 Zones d'application
typiques » et « 10.7
Réglages sur site/Contrôle de l'ECS » pour plus
d'informations.
a) Procédure
• Connecter le câble aux bornes appropriées comme
indiqué sur l'image.
• Fixer le câble aux supports à l'aide de colliers pour
soulager la charge due à la tension.
