Guide de configuration de la carte mère
ESCON Module Motherboard (438779)
5.7.2
Remarque
L'interface USB se trouve directement sur l'ESCON Module 50/5.
5.7.2.1

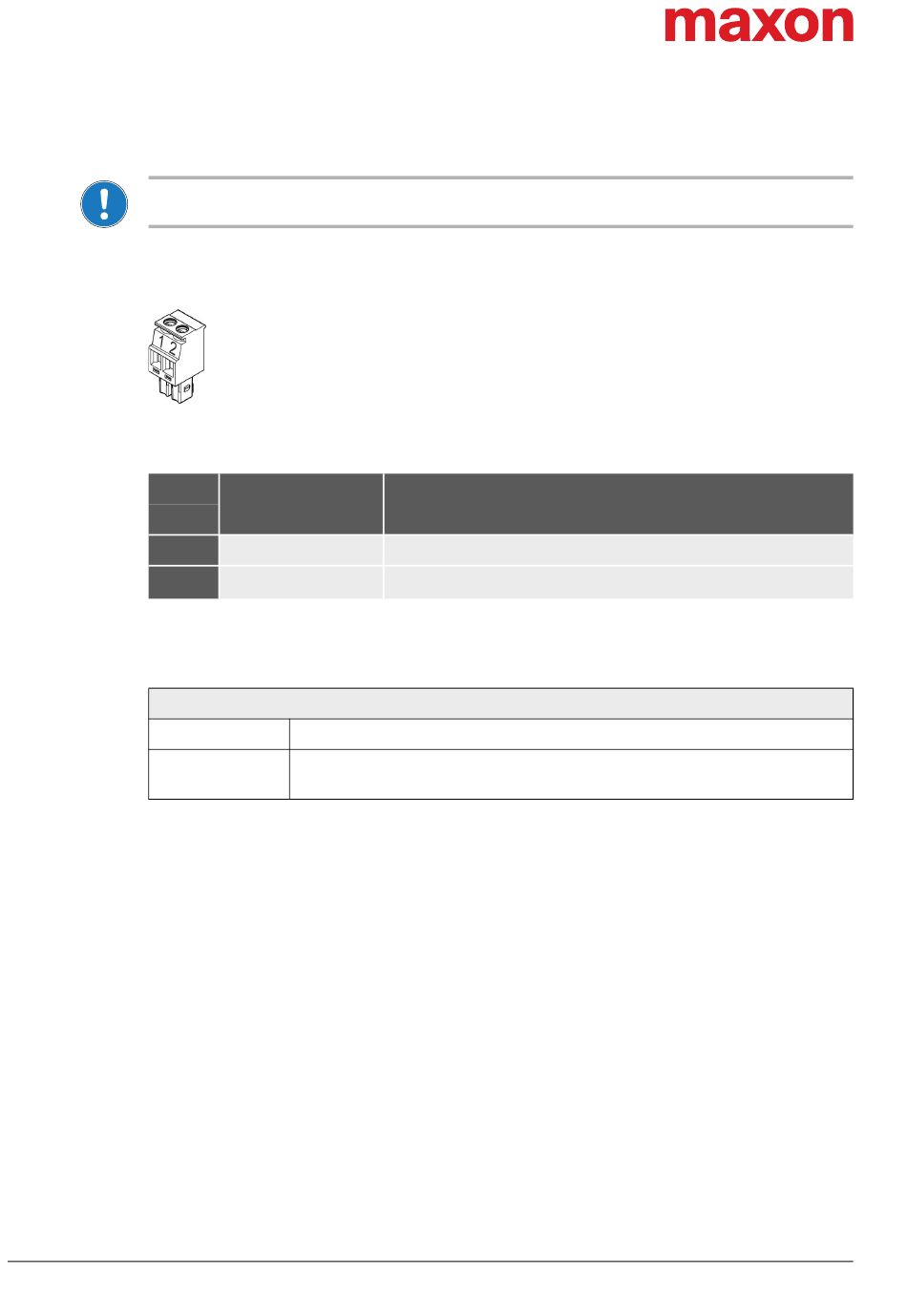

Illustration 5-30 ESCON Module MoBo – Connecteur mâle d'alimentation électrique J1
J1
Broche
Tableau 5-15
Type
Câbles adaptés
Tableau 5-16
5-40
Connexions
Alimentation électrique (J1)
Signal
Power_GND
1
+V
2
CC
ESCON Module MoBo – Connecteur mâle d'alimentation électrique J1 –
Affectation des broches & câblage
Borne à vis LP enfichable, 2 pôles, pas 3,5 mm
0,14...1,5 mm
0,14...1,5 mm
ESCON Module MoBo – Connecteur mâle d'alimentation électrique J1 –
Spécification & accessoires
Mise à la terre tension de service
Tension nominale de service (+10...+50 VDC)
Spécification / Accessoires
plusieurs conducteurs, AWG 28-14
2
mono conducteur, AWG 28-14
2
Description
ESCON Module 50/5 Documentation Hardware
CCMC | 2021-08 | rel9053
