5.7.1
La carte ESCON Module MoBo est conçue de sorte qu'il est facile de la fixer par vissage ou de l'intégrer
dans des systèmes de profilés normés. Pour les informations relatives à la commande des composants
requis, consulter Illustration 5-29 (sert uniquement de représentation) et Tableau 5-14.

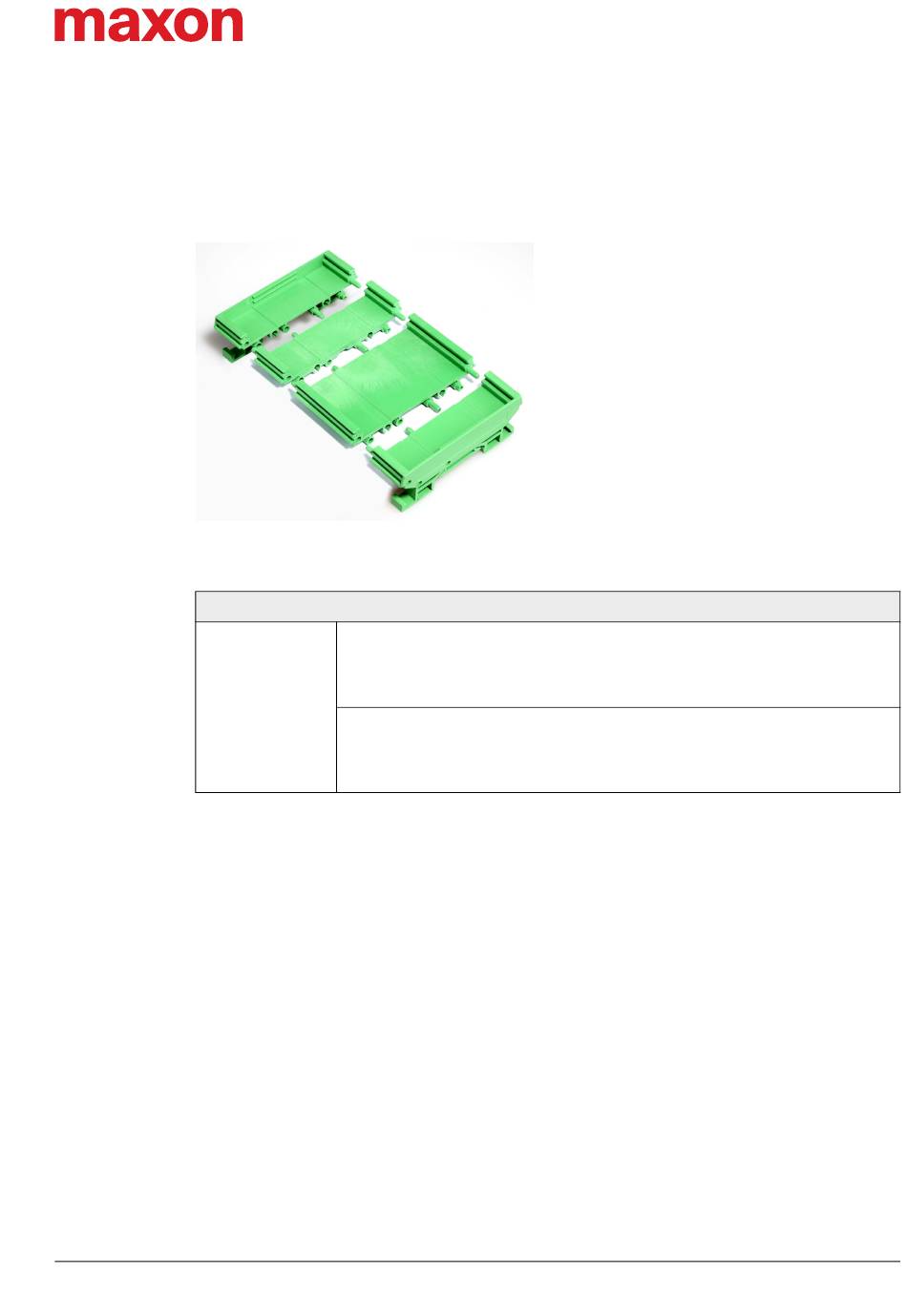

Illustration 5-29 ESCON Module MoBo – Mise en place dans profilé DIN
Adaptateur pour
profilé DIN
Tableau 5-14
ESCON Module 50/5 Documentation Hardware
CCMC | 2021-08 | rel9053
Montage
PHOENIX CONTACT
2 éléments de base latéraux 11,25 mm UMK-SE11.25-1 (2970442)
2 éléments de base, boîtier ouvert, 45 mm UMK-BE45 (2970015)
2 pieds de montage UMK-FE (2970031)
CamdenBoss
2 éléments terminaux, avec pied, 22,5 mm (CIME/M/SEF2250S)
1 support de base 22,5 mm (CIME/M/BE2250SS)
1 support de base 45 mm (CIME/M/BE4500SS)
ESCON Module MoBo, mise en place dans profilé DIN – Spécification & accessoires
Spécification / Accessoires
Guide de configuration de la carte mère
ESCON Module Motherboard (438779)
