Configuration
Connexions

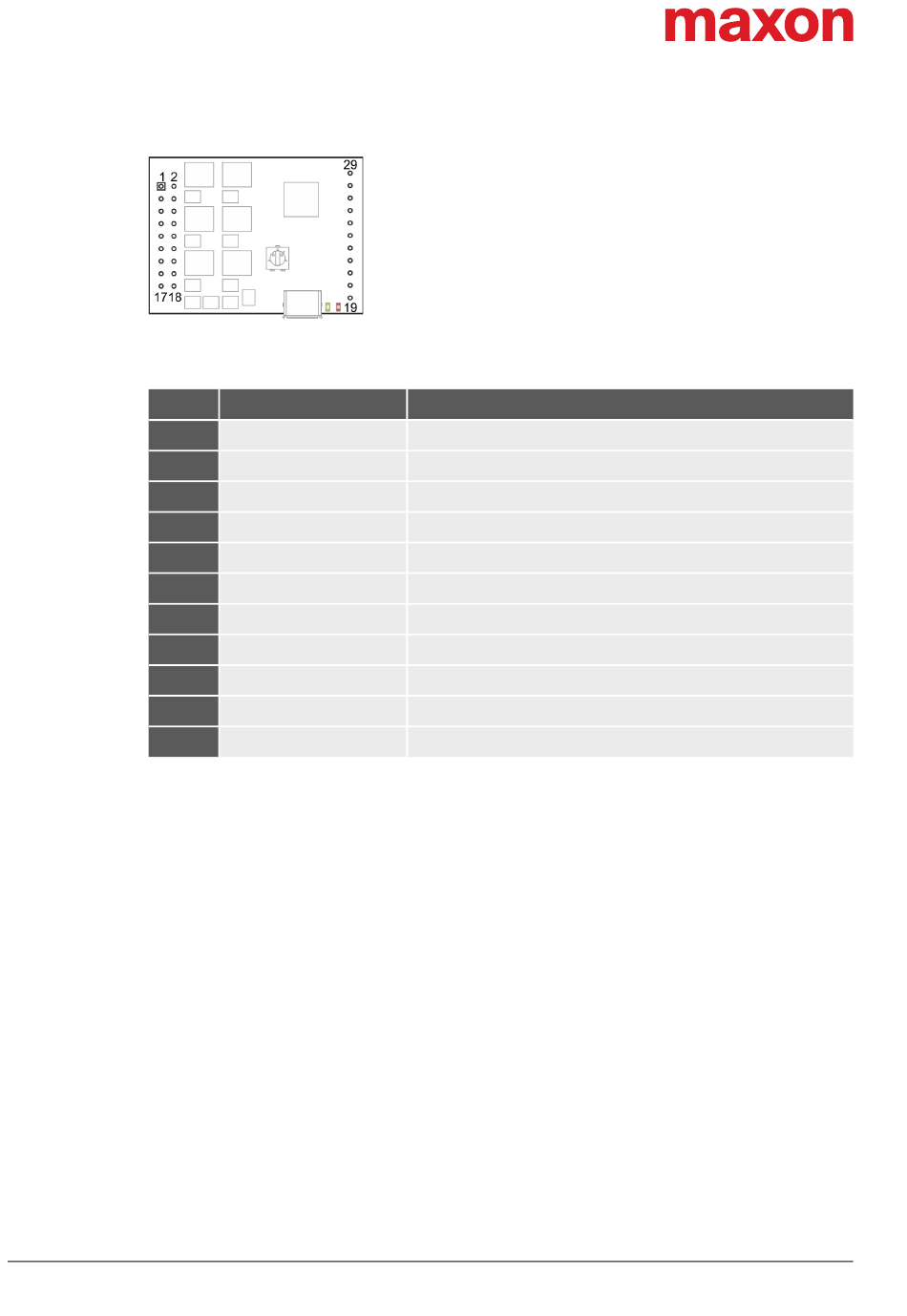

Illustration 3-4 Affectation des broches
Broche
19
20
21
22
23
24
25
26
27
28
29
Tableau 3-8
3-16
Signal
DigIN/DigOUT4
DigIN/DigOUT3
DigIN2
DigIN1
GND
AnOUT2
AnOUT1
AnIN2−
AnIN2+
AnIN1−
AnIN1+
Affectation des broches & câblage (broches 19-29)
Entrée/sortie numérique 4
Entrée/sortie numérique 3
Entrée numérique 2
Entrée numérique 1
Mise à la terre
Sortie analogique 2
Sortie analogique 1
Entrée analogique 2, signal négatif
Entrée analogique 2, signal positif
Entrée analogique 1, signal négatif
Entrée analogique 1, signal positif
