3.3
Connexions
Les véritables connexions dépendent de la configuration globale du système d'entraînement et du type de
moteur utilisé.
Suivre la description des opérations en respectant l'ordre indiqué et utiliser le schéma de raccordement cor-
respondant le mieux aux composants de votre installation. Les schémas correspondants se trouvent au
Chapitre "4 Câblage" à la page 4-27.
3.3.1

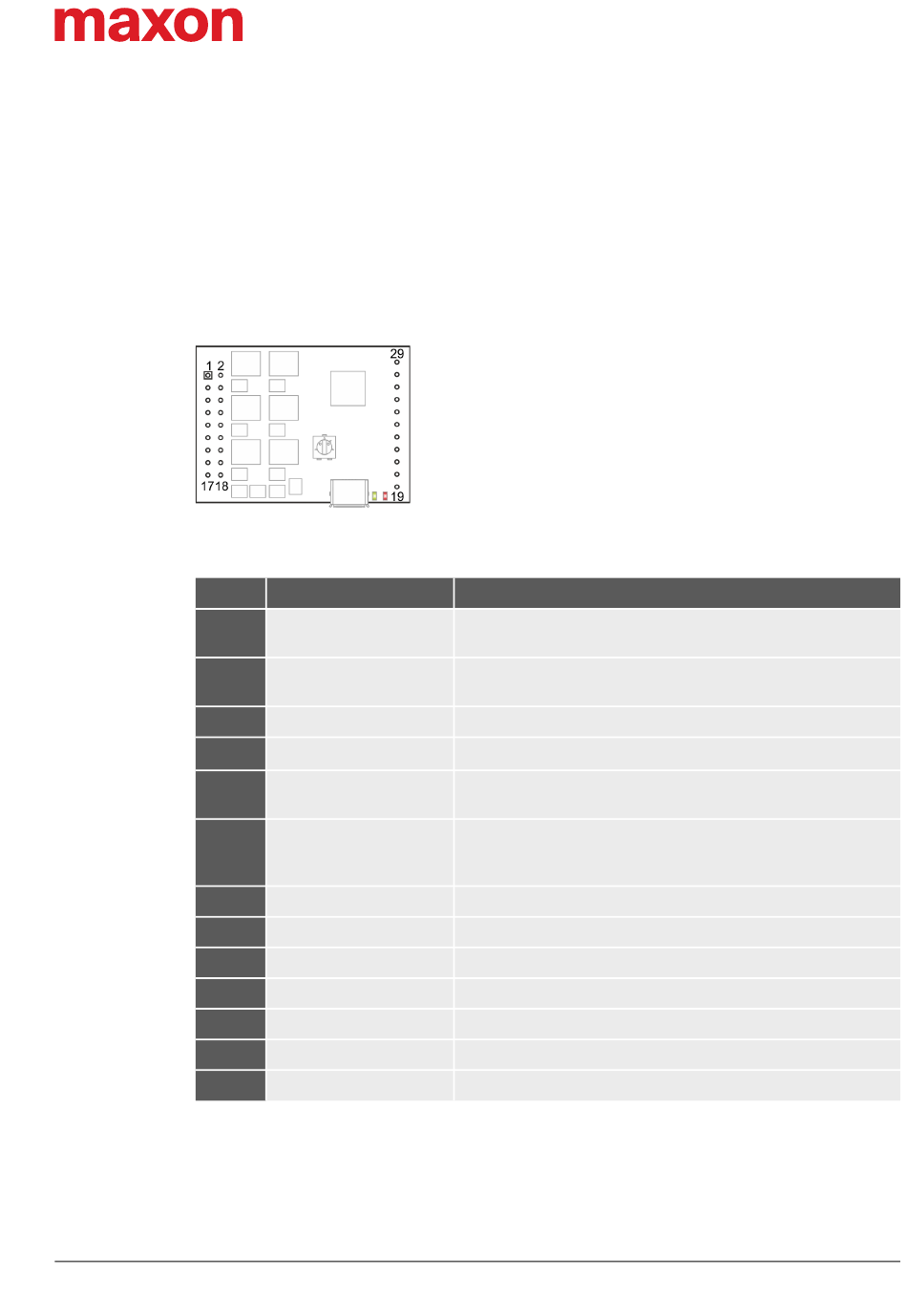

Illustration 3-3 Affectation des broches
Broche
1 / 2
3 / 4
5 / 6
7 / 8
9 / 10
11
12
13
14
15
16
17
18
Tableau 3-7
ESCON Module 50/5 Documentation Hardware
CCMC | 2021-08 | rel9053
Affectation des broches
Signal
Moteur (+M)
Bobinage du moteur 1
Moteur (−M)
Bobinage du moteur 2
Bobinage du moteur 3
+V
CC
Power_GND
GND
+5 VDC
Canal A
Capteur à effet Hall 1
Canal A\
Capteur à effet Hall 2
Canal B
Capteur à effet Hall 3
Canal B\
Affectation des broches & câblage (broches 1-18)
Moteur DC: Moteur +
Moteur EC: Bobinage 1
Moteur DC: Moteur −
Moteur EC: Bobinage 2
Moteur EC: Bobinage 3
Tension nominale de service (+10...+50 VDC)
Mise à la terre tension de service
Mise à la terre
Tension d'alimentation capteur à effet Hall (+5 VDC; ≤30 mA)
Tension d'alimentation codeur (+5 VDC; ≤70 mA)
Tension de sortie auxiliaire (+5 VDC; ≤10 mA)
Codeur canal A
Capteur à effet Hall 1, entrée
Signal complémentaire Canal A codeur
Capteur à effet Hall 2, entrée
Canal B codeur
Capteur à effet Hall 3, entrée
Signal complémentaire Canal B codeur
Description
Configuration
Connexions
3-15
