5.2 Directives relatives à la configuration
Les indications suivantes ont pour objectif d'aider à la configuration d'une carte-mère spécifique à l'applica-
tion et de garantir que l'ESCON Module 50/5 sera intégré de manière correcte et en toute sécurité.
5.2.1
Tous les raccords de masse (GND) sont raccordés en interne sur l'ESCON Module 50/5 (potentiel iden-
tique). En règle générale, il convient de prévoir un plan de masse (ground plane) sur la carte mère. Tous les
raccords de masse doivent être raccordés à la masse de l'alimentation en tension via des pistes conduc-
trices larges.
Broche
10
23
Tableau 5-13
Si un potentiel de terre existe ou est prescrit, il convient de raccorder le plan de masse (ground plane) au
potentiel de terre avec un ou plusieurs condensateurs. Il est recommandé d'utiliser des condensateurs
céramique de 100 nF et 100 V.
5.2.2
Règles relatives à la configuration de la carte mère:
5.3

Empreinte THT

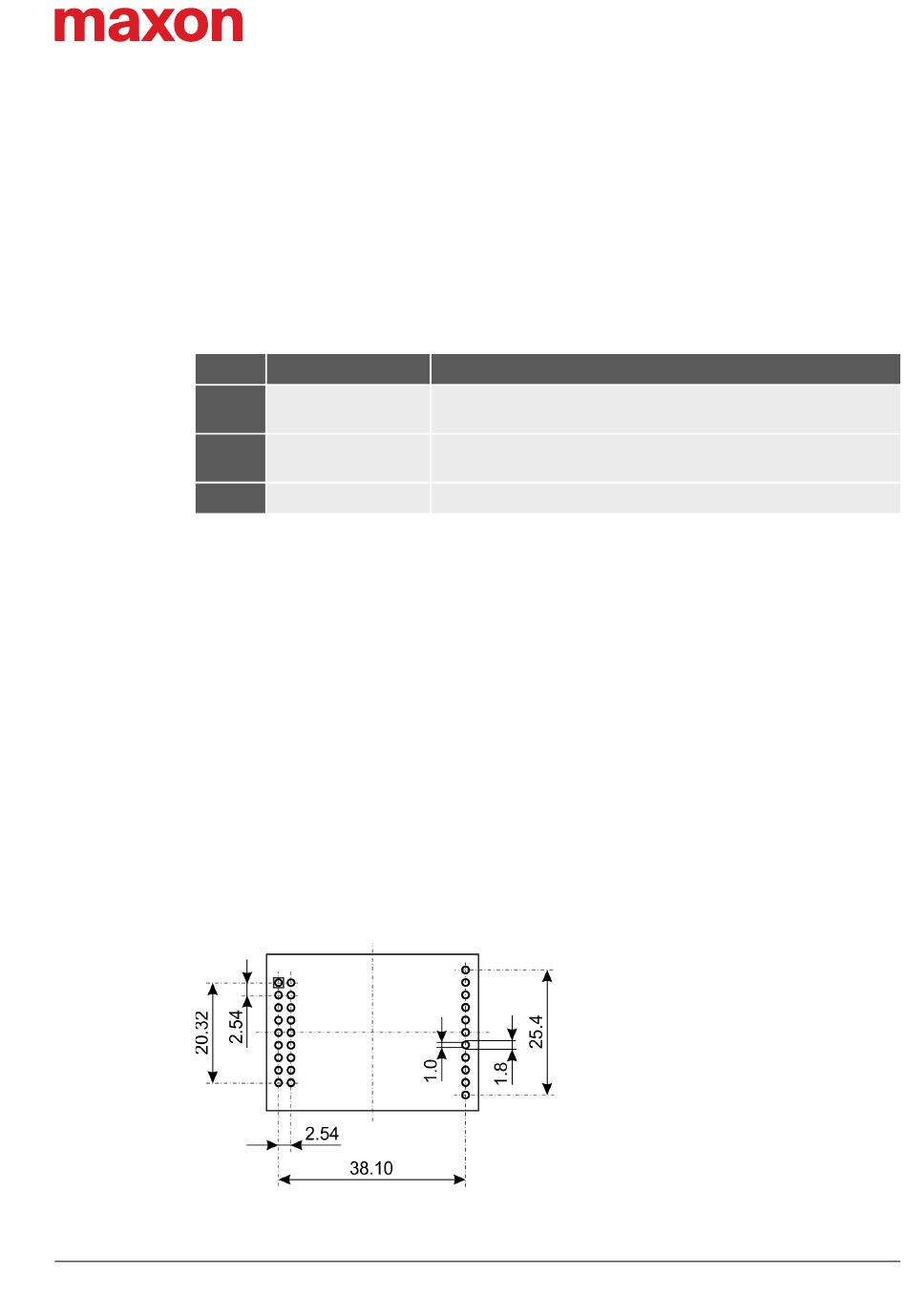

Illustration 5-26 Empreinte THT [mm] – Vue de dessus
ESCON Module 50/5 Documentation Hardware
CCMC | 2021-08 | rel9053
Mise à la terre
Signal
Power_GND
9
GND
Power_GND
GND
GND
Guide de configuration de la carte mère – Masse
Configuration
• Broches de raccordement [7] et [8], tension de service +V
Veiller à ce que les broches soient raccordées au fusible à l'aide de pistes conductrices larges.
• Broches de raccordement [9], [10] et [23], masse:
Toutes les broches doivent être raccordées à la masse de la tension de service à l'aide de pistes
conductrices larges.
• La largeur des pistes conductrices et l'épaisseur de la couche de cuivre des câbles de l'alimenta-
tion en tension et du moteur dépendent du courant nécessaire dans l'application. Une largeur mini-
mum de 75 mil et une épaisseur de cuivre supérieure à 35 μm sont recommandées.
Mise à la terre tension de service
Mise à la terre
Mise à la terre tension de service
Mise à la terre
Mise à la terre
Guide de configuration de la carte mère
Directives relatives à la configuration
Description
:
CC
5-37
