personnel du support approprié. L'équipe du support technique de Dell vous demandera votre numéro de service.

*Sur les ordinateurs équipés d'un lecteur de disquette en option.

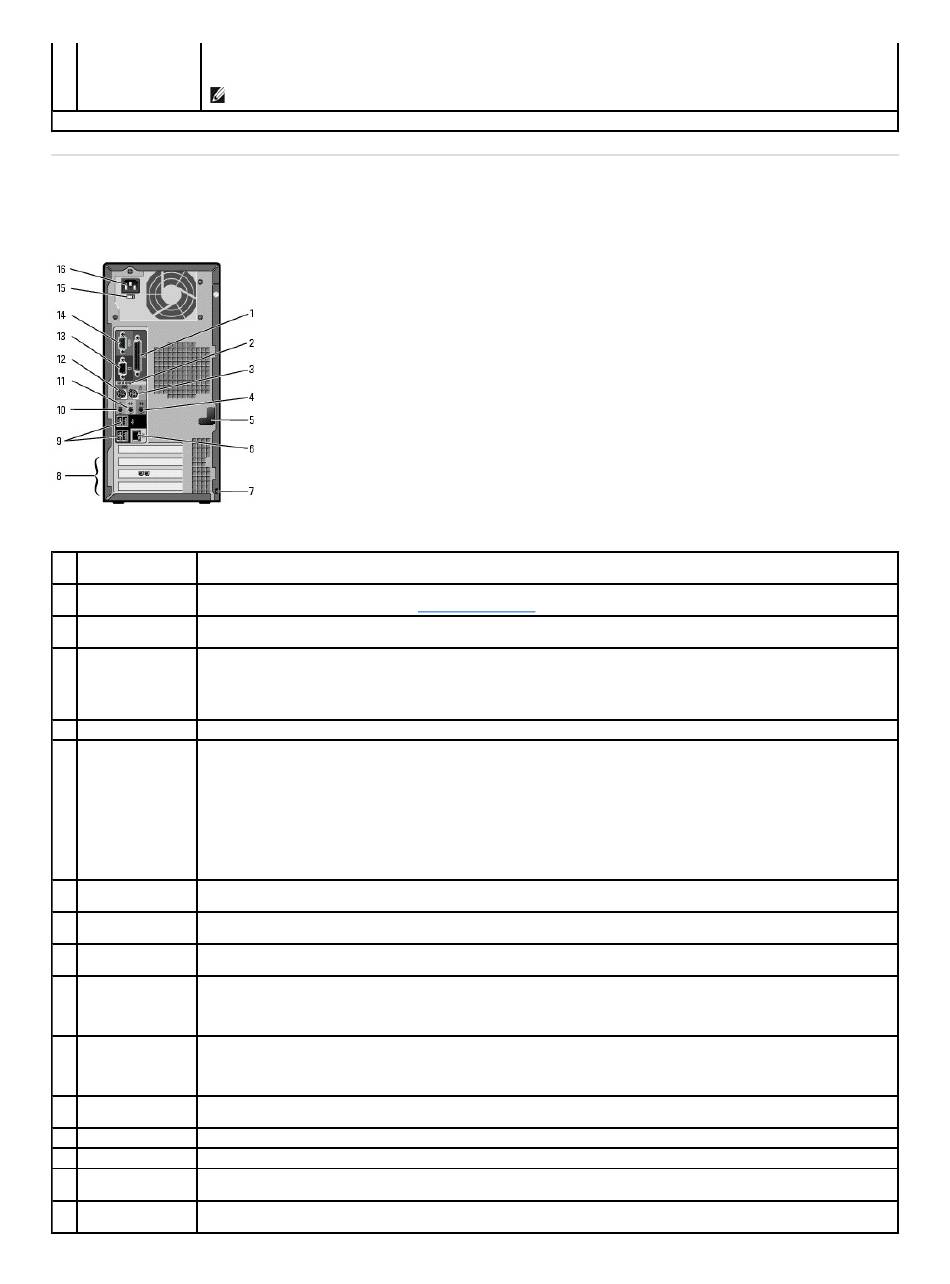

Vue arrière


 1
 connecteur parallèle  Connectez un périphérique parallèle, comme une imprimante, au connecteur parallèle. Si vous avez une imprimante USB,
connectez-la à un connecteur USB.
 2
 Voyants de
 Grâce à ces voyants, vous pouvez identifier un code de diagnostic et savoir comment résoudre un problème lié à votre
diagnostic (4)
ordinateur
 3
 connecteur de la
 Branchez une souris PS/2 au connecteur vert prévu à cet effet. Éteignez l'ordinateur et tous les périphériques connectés avant
souris
de connecter une souris à l'ordinateur. Si vous avez une souris clavier USB, connectez-la à un connecteur USB.
 4
 connecteur de ligne
 Utilisez le connecteur d'entrée de couleur bleue (disponible sur les ordinateurs disposant d'un système audio intégré) pour
d'entrée
connecter des périphériques d'enregistrement/relecture tels que des lecteurs de cassettes, des lecteurs de CD ou des
magnétoscopes.
 Sur les ordinateurs disposant d'une carte son, utilisez le connecteur qui se trouve sur cette carte.
 5
 verrou du capot
 Le loquet de verrouillage du capot permet de maintenir ce dernier en place.
 6
 connecteur de
 Pour connecter l'ordinateur à un réseau ou un périphérique large bande, branchez l'une des extrémités d'un câble réseau à une
l'adaptateur réseau
prise réseau ou à un périphérique large bande. Branchez l'autre extrémité du câble réseau au connecteur de l'adaptateur réseau
situé sur le panneau arrière de votre ordinateur. Un clic indique que le câble réseau a été correctement installé.
 REMARQUE : Ne branchez pas de câble téléphonique au connecteur réseau.
 Sur les ordinateurs disposant d'une carte de connecteur réseau, utilisez le connecteur situé sur cette carte.
 Il est recommandé d'utiliser un câblage et des connecteurs de catégorie 5 pour votre réseau. Si vous devez utiliser un câblage
de catégorie 3, forcez la vitesse réseau à 10 Mbps pour garantir un fonctionnement fiable.
 7
 emplacement pour
 Utilisez un câble de sécurité avec cet emplacement pour sécuriser votre ordinateur.
câble de sécurité
 8
 Fentes de carte PCI
 Utilisez ces emplacements pour une carte PCI, pour un modem par exemple.
(3)
 9
 connecteurs
 Utilisez les connecteurs USB situés à l'arrière pour les périphériques qui restent connectés, comme une imprimante ou un clavier,
USB 2.0 (4)
et pour les périphériques d'amorçage USB.
 10  connecteur de
 Utilisez le connecteur de microphone rose (disponible sur les ordinateurs disposant d'un système de son intégré) pour connecter
microphone
un microphone d'ordinateur personnel afin d'entrer des données vocales ou musicales dans un programme.
 Sur les ordinateurs disposant d'une carte son, le connecteur de microphone se trouve sur cette carte.
 11  connecteur de ligne
 Utilisez le connecteur de ligne de sortie de couleur verte (disponible sur les ordinateurs disposant d'un système de son intégré)
de sortie
pour connecter des écouteurs et la plupart des haut-parleurs avec amplificateurs intégrés.
 Sur les ordinateurs disposant d'une carte son, utilisez le connecteur qui se trouve sur cette carte.
 12  connecteur de
 Branchez un clavier PS/2 au connecteur violet prévu à cet effet. Avant de connecter un clavier à votre ordinateur, éteignez-le
clavier
ainsi que tous les périphériques connectés. Si vous avez un clavier USB, connectez-le à un connecteur USB.
 13  connecteur vidéo
 Branchez le câble de votre moniteur au connecteur bleu.
 14  connecteur série
 Vous pouvez connecter un périphérique série, par exemple un ordinateur de poche, au connecteur série.
 15  sélecteur de
 Pour plus d'informations sur les consignes de sécurité, consultez le Guide d'informations du produit.
tension manuel
 16  connecteur
 Branchez le câble d'alimentation.
d'alimentation
REMARQUE : Il est possible que le service express de Dell ne soit accessible dans certains pays.
(reportez-vous à la section « Voyants de
diagnostic »).
