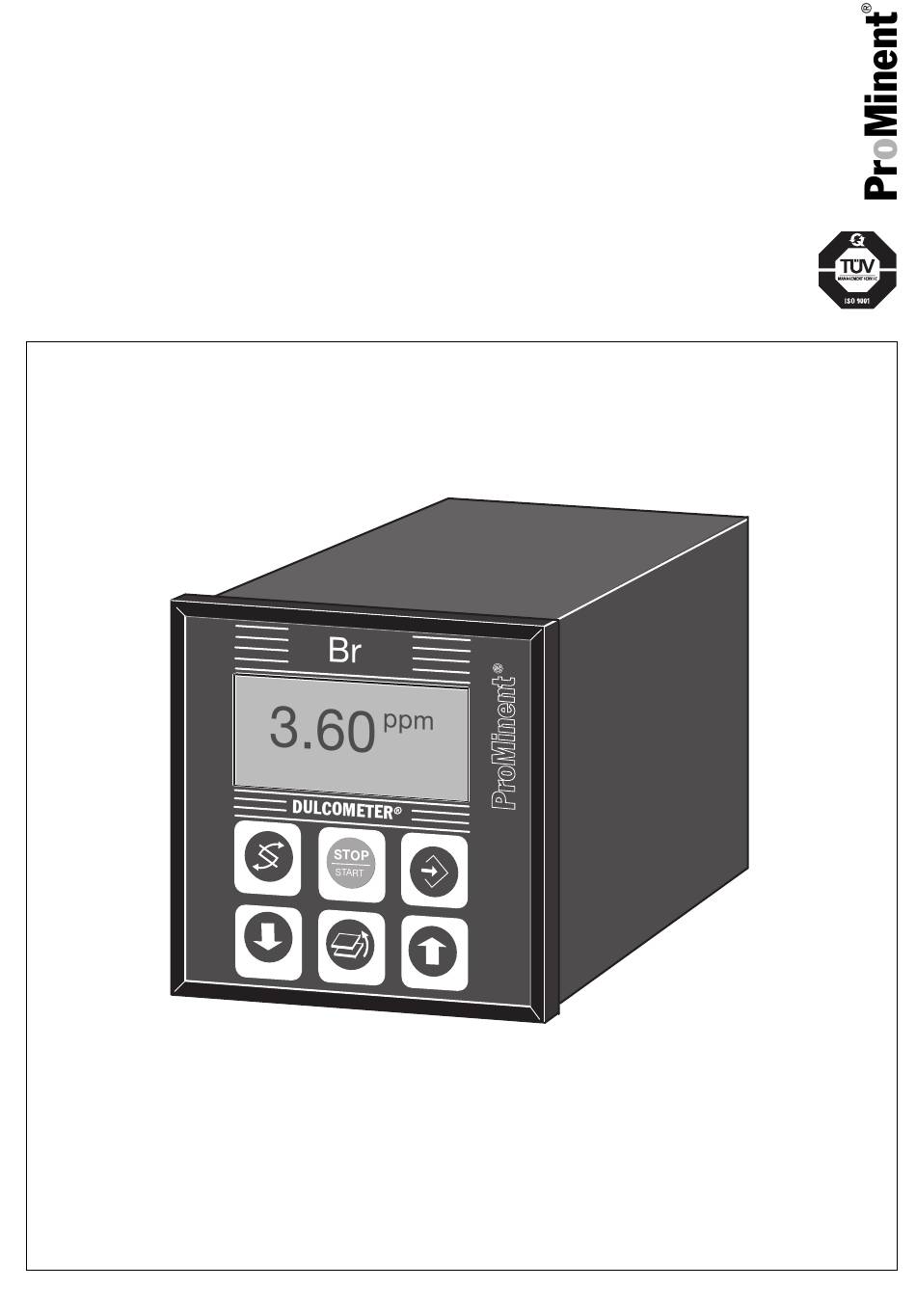

Mode d'emploi
®

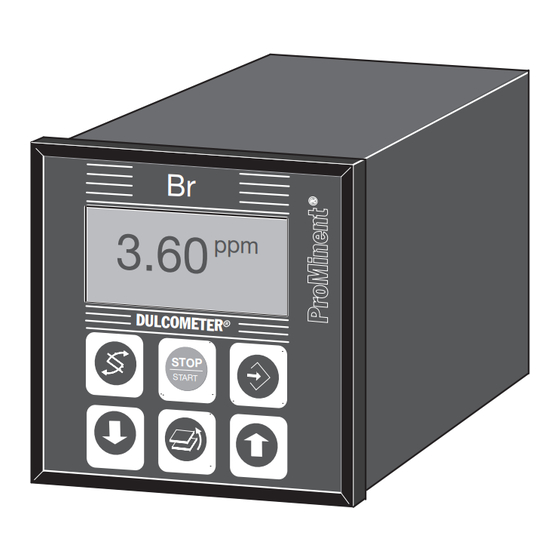

DULCOMETER
D1C
Partie 2 : Réglage et commande,
grandeur de mesure brome
D1C2-Br-001-FR
Veuillez lire préalablement ce mode d'emploi entièrement ! · Ne pas le jeter !
En cas de détériorations dues à une erreur de commande,
il y a perte du droit de garantie !
N° de pièce 987347
ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany
BA DM 041 02/02 F

Publicité

Table des Matières
loading

Manuels Connexes pour ProMinent DULCOMETER D1C

Sommaire des Matières pour ProMinent DULCOMETER D1C

  • Page 1 Veuillez lire préalablement ce mode d’emploi entièrement ! · Ne pas le jeter ! En cas de détériorations dues à une erreur de commande, il y a perte du droit de garantie ! N° de pièce 987347 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 041 02/02 F...

  • Page 2: Désignation De L'appareil / Code D'identification

    Désignation de l’appareil / code d’identification ® D1C A Régulateur DULCOMETER série D1C / Version A Type de montage Montage en tableau 96 x 96 mm Montage mural Tension de service 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (uniquement avec type de montage en tableau) 100 V 50/60 Hz (uniquement avec type de montage en tableau) 24 V AC/DC Grandeur mesurée...

  • Page 3: Table Des Matières

    Table des matières / Remarques générales Page Désignation de l’appareil / Code d’identification ..................2 Remarques générales à l’attention de l’utilisateur ..................3 Vue d’ensemble de l’appareil / Éléments de commande ................4 Description du fonctionnement ........................5 Symboles de l’afficheur ..........................6 Schéma de l’utilisation ...........................

  • Page 4: Vue D'ensemble De L'appareil / Éléments De Commande

    Vue d’ensemble de l’appareil / Éléments de commande Grandeur mesurée Brome Afficheur Touche "Start/Stop" Touche "Changement" Touche "Entrée" Touche "Retour" ® DULCOMETER Touche Touche STOP "Plus" "Moins" START D1C2-Br-002-FR Touche CHANGEMENT Touche PLUS Permet de passer d’un menu à l’autre Augmentation de la valeur numérique ou de passer d’une variable à...

  • Page 5: Description Du Fonctionnement

    Description du fonctionnement REMARQUE Vous trouverez une description détaillée de chacune des caractéristiques du régulateur DULCOMETER ® D1C dans la description du menu complet du chapitre 8 ! Menu Le paramétrage du régulateur D1C peut être effectué dans deux menus distincts. Chaque paramètre possède une valeur par défaut qui peut être modifiée dans le menu complet.

  • Page 6: Symboles De L'afficheur

    Symboles de l’afficheur ® L’afficheur du régulateur DULCOMETER D1C emploie les symboles suivants : Signification Observation Symbole Violation du seuil Symbole Relais 1 en haut à gauche Symbole Relais 1 en bas à gauche Symbole Relais 2 en haut à droite Symbole Relais 2 en bas à...

  • Page 7: Schéma De L'utilisation

    Schéma de l’utilisation La touche CHANGEMENT Affichage permet de choisir les différents menus permanent 1 La touche ENTREE permet de démarrer le menu Affichage RETOUR pour affichage permanent 2 permanent ou début différents menus Paramétrage Menu Info- Etalonnage Etalonnage Code accès correct Menu Paramétrage Paramétrage...

  • Page 8: Menu Restreint / Vue D'ensemble

    Menu restreint / Vue d’ensemble Le menu restreint permet d’accéder facilement aux paramètres les plus importants. L’aperçu suivant montre les paramètres qui peuvent ici être sélectionnés : Affichage permanent 1 3.60 Affichage permanent 2 val. mes. 3.60 ppm pertur.: 70 % seulement avec régulation 59 % val.

  • Page 9: Menu Restreint / Présentation Générale

    Menu restreint / Présentation générale Affichage permanent 1 3.60 Valeur positive de la valeur réglante : Brome val. mes. 3.60 ppm Affichage permanent 2 Valeur négative de pertur. 70 % seulement avec régulation 59 % la valeur réglante : réd. br val.

  • Page 10: Menu Restreint

    Menu restreint / Description Affichage permanent 1 3.60 Valeur positive de la valeur réglante : Brome val. mes. 3.60 ppm Affichage permanent 2 Valeur négative de 70 % pertur. seulement avec régulation 59 % la valeur réglante : réd. br val.
  • Page 11 Menu restreint / Description Seuils L'accès à tous les menus de paramétrage est verrouillable avec des codes d'accès seuil 1 seuil 2 haut seuils 0.50 ppm 7.50 ppm ajuster ? D1C2-Br-014-F Valeurs possibles Valeur initiale Options Val. inférieure Val. supérieure Remarque Type de violation haut...

  • Page 12: Paramètres Généraux

    Menu restreint / Description Valeurs possibles Val. initiale Options Val. inférieure Val. supérieure Remarque Consigne 3,00 ppm 0,01 ppm seuil bas seuil haut 2 consignes requises si plage de mesure plage de mesure régulation avec zone neutre consigne 1 > consigne 2 Paramètre régul.

  • Page 13: Vue D'ensemble

    Menu complet / Vue d’ensemble Le menu complet permet de définir tous les paramètres du régulateur (accès, cf. page précédente). L’aperçu suivant montre les paramètres pouvant être sélectionnés : Affichage permanent 1 3.60 Affichage permanent 2 val. mes. 3.60 ppm pertur.

  • Page 14: Menu Complet

    Menu complet / Description Affichage permanent 1 3.60 Valeur positive de la valeur réglante : Brome val. mes. 3.60 ppm Affichage permanent 2 Valeur négative de pertur. 70 % seulement avec régulation 59 % la valeur réglante : réd. br val.
  • Page 15 Menu complet / Description Message d’erreur Condition Remarque Étalonnage brome impossible ! Pente brome trop faible Répéter l’étalonnage Pente sonde trop faible (<25 % de la pente normalisée) Étalonnage brome impossible ! Pente brome trop élevée Répéter l’étalonnage Pente sonde trop élevée (>300 % de la pente normalisée) Valeur DPD trop faible DPD <2 % plage de mesure...

  • Page 16: Valeur Mesurée

    Menu complet / Description Valeur mesurée L'accès à tous les menus de paramétrage est verrouillable avec des codes d'accès ! Entrée signal normalisé mA val. mes. brome val. mes. brome domaine de réglage domaine de réglage 4 mA 20 mA = 10.00 ppm valeur mesurée 0.00 ppm ajuster ?

  • Page 17: Relais Pour Commande D'excitation De Puissance

    Menu complet / Description Relais pour commande d’excitation de puissance L'accès à tous les menus de paramétrage est verrouillable avec des codes d'accès ! Seulement avec relais de valeurs limites, relais d’électrovanne ou servomoteur affectation régulation relais ajuster? relais1: electrovannes relais2: EV1 brome EV2 réd.
  • Page 18 Menu complet / Description Cycle Temps min. Electrovanne activée Valeur réglante : 80 % = 0,80 inactivée cycle Cycle activée Valeur réglante : 80 % = 0,50 inactivée cycle ® Les temps de commutation du DULCOMETER D1C (électrovanne) dépendent de la valeur réglante et du “temps min.”...

  • Page 19: Seulement Avec Commande De Relais Seuil

    Menu complet / Description Seuils L'accès à tous les menus de paramétrage est verrouillable avec des codes d'accès ! seuil 1 seuil 2 haut 0.50 ppm 7.50 ppm hysteresis seuils seuil: 0.20 ppm ajuster? Seulement avec commande de relais temps contrôle seuil 1 seuil 2 haut...
  • Page 20 Menu complet / Description Servomoteur La commande d’un servomoteur doit être effectuée avec la même précaution que l’étalonnage d’une cellule de mesure. La plage de fonctionnement est définie par la totalité de la plage de résistance du potentiomètre de recopie. La limite supérieure de la plage réellement utilisée est définie par la plage de commande.
  • Page 21 Menu complet / Description Régulation L'accès à tous les menus de paramétrage est verrouillable avec des codes d'accès ! REMARQUE : La valeur réglante est recalculée chaque seconde. Seulement pour des process avec une constante temps > à 30 s ! Seulement avec régulation Valeur positive de la valeur réglante : brome Valeur négative de la valeur réglante : réd.

  • Page 22: Grandeur Perturbation

    Menu complet / Description Grandeur perturbation L'accès à tous les menus de paramétrage est verrouillable avec des codes d'accès ! grandeur pertur. grandeur pertur. grandeur pertur. grandeur pertur. ajuster ? Hz / mA valeur nominale : effet de pertur. additif 10 Hz 10.00 Hz grandeur pertur.
  • Page 23 Menu complet / Description Sortie signal standard 1 L'accès de tous les menus de paramétrage est verrouillable avec des codes d'accès ! Régulation avec sortie analogique régulation brome sortie analog. 1 Sortie signal standard valeur réglante valeur mesurée 0.00 ppm positive brome 0 mA = sortie analog.
  • Page 24 Menu complet / Description Paramètres généraux L'accès à tous les menus de paramétrage est verrouillable avec des codes d'accès ! paramétres géné- identcode: D1CA relais alarme entrée commande - pause raux informations DxBxxxxxxxxxx marche - actif fermé version programme D1C-A1 FW-4.71 - alarme arrêt 5000 c.

  • Page 25: Déclaration De Conformité De La Ce

    Déclaration de conformite de la CE...

  • Page 26: 10 Défauts / Messages / Dépannage

    10 Défauts / Messages / Dépannage...
  • Page 28 D1C, Partie 2/Br, Version 1.0, Edition 02/02 Sous réserve de modifications · Printed in the Germany ProMinent Dosiertechnik GmbH · Im Schuhmachergewann 5-11 · 69123 Heidelberg Postfach 101760 · 69007 Heidelberg · Germany Téléphone : +49 (6221) 842-0 · Fax : 842-419...
