Installation du conduit d'évacuation colinéaire
Le poêle GF 200 DV IPI peut être évacué par une cheminée
en maçonnerie ou préfabriquée de Classe A en utilisant un
système (conduit) d'évacuation colinéaire flexible, approuvé
pour utilisation avec les foyers à combustible solide.
Lorsqu'on l'installe de la façon suivante, ce système
d'évacuation peut améliorer la performance de l'appareil en
zone de climat froid, et simplifier l'installation du conduit
d'évacuation. Voir fig. 16.
Consultez l'autorité locale ayant juridiction avant de
commencer ce type d'installation.
Voir les instructions du fabricant de conduit d'évacuation,
pour les exigences d'installation spécifiques.
Les exigences d'installation suivantes doivent être
suivies :
Les terminaisons d'évacuation verticales exigent du
tuyau 4/6. Utiliser le Kit d'adaptateur d'évacuation 4/6
o
(n
157674). Voir fig. 13 et 14. Suivez les directives
d'installation pour terminaison verticale (page 11).
La cheminée doit être complètement nettoyée et inspectée
par une personne qualifiée en entretien de cheminée.
Dans une cheminée en maçonnerie, une gaine d'argile
réfractaire doit être présente sur toute la longueur de la
cheminée.
Les cheminées préfabriquées doivent être homologuées
UL-103 ou ULC S-629, et avoir un diamètre INTÉRIEUR
minimum de 6 pouces (150 mm).
Ce poêle ne peut pas être installé dans une cheminée
desservant un autre appareil de chauffage.
LE TUYAU FLEXIBLE DE PRISE D'AIR DOIT DÉPASSER DE 6
PIEDS AU-DESSUS DE LA ZONE DU REGISTRE DU FOYER.
Si le tuyau flexible de prise d'air ne traverse pas toute la
longueur de cheminée, à partir du poêle jusqu'au chapeau
de cheminée:
UNE PLAQUE DE BLOCAGE EN MÉTAL DOIT
ÊTRE FABRIQUÉE ET INSTALLÉE AU-DESSUS DE
L'APPAREIL, SOUS L'EXTRÉMITÉ DU TUYAU FLEXIBLE DE
PRISE D'AIR, ET DOIT SCELLER COMPLÈTEMENT LE
CONDUIT DE CHEMINÉE POUR L'ISOLER DE L'AIR AMBIANT
DE LA PIÈCE.
Si la longueur du conduit d'évacuation est insuffisante et
qu'il n'y a pas assez d'espace à l'intérieur de la cheminée,
l'ajout d'une boucle de retour dans la prise d'air aidera à
prévenir les problèmes de retour de fumée, dus à un tirage
insuffisant lors de l'allumage du poêle froid.
AVERTISSEMENT : UN POSITIONNEMENT DE PIÈCE NON
CONFORME À CES SCHÉMAS, OU L'UTILISATION DE PIÈCES
AUTRES QUE CELLES SPÉCIFIQUEMENT APPROUVÉES
POUR CET APPAREIL, PEUVENT CAUSER DES DOMMAGES
MATÉRIELS OU DES BLESSURES. ASSUREZ-VOUS DE
MAINTENIR LES DÉGAGEMENTS ADÉQUATS AUX
MATÉRIAUX COMBUSTIBLES, TELS QUE DÉFINIS DANS CE
MANUEL ET DANS LES INSTRUCTIONS FOURNIES AVEC
LES COMPOSANTS DU SYSTÈME DE CHEMINÉE.
12
Gaz d'évacuation
Hauteur max. du
conduit colinéaire :
35 pieds (10,66 m)
Hauteur min. du
conduit colinéaire :
10 pieds (3,05 m)
La cheminée doit être
scellée pour l'isoler de
l'air ambiant de la
pièce, par une plaque
de blocage dans la
zone du registre
Déviation max.
24 po (609 mm)

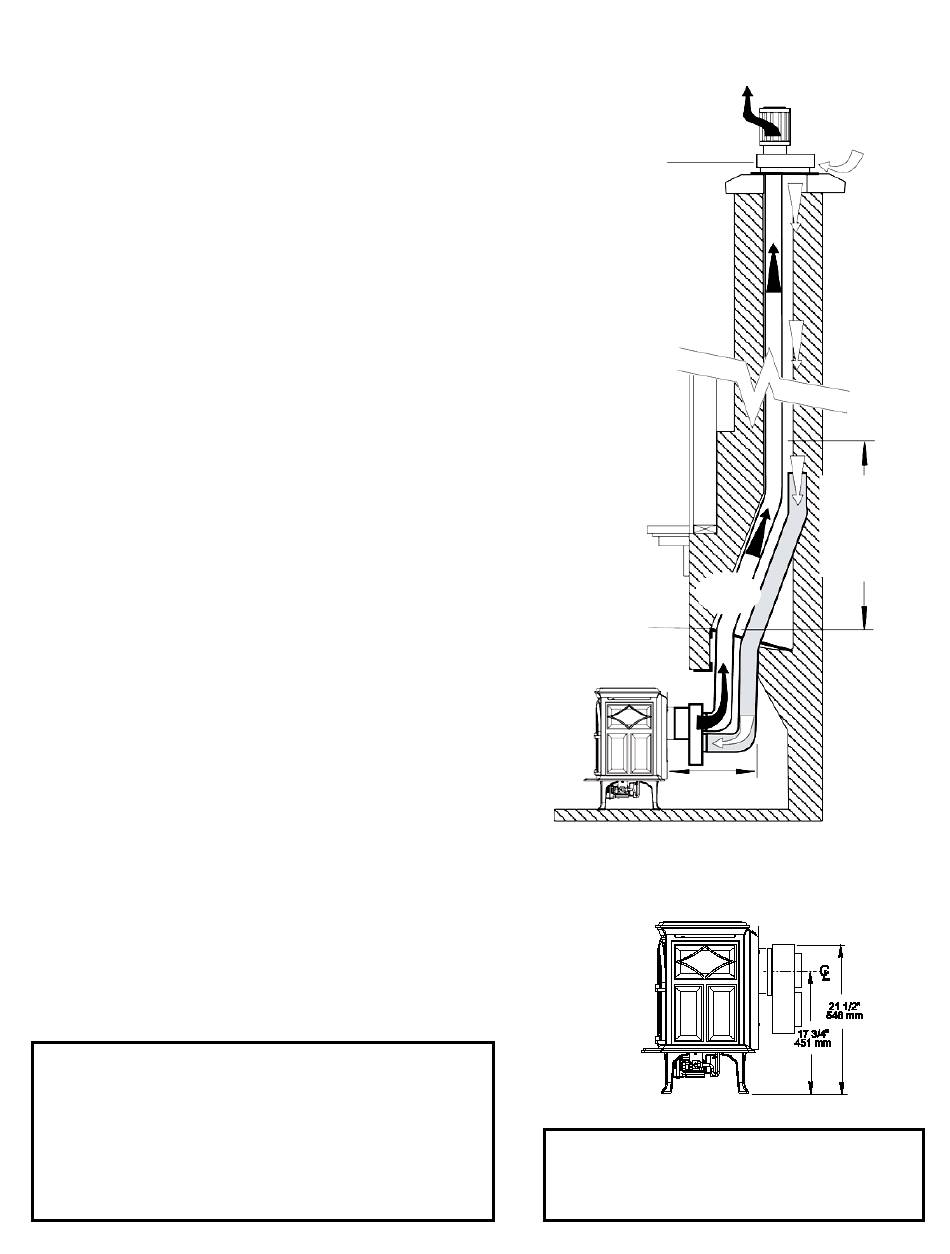

Figure 16. Adaptateur colinéaire dans une cheminée en
maçonnerie (avec les composants Simpson Dura-Vent).
Figure 17.
Adaptateur
colinéaire
Simpson
Dura-Vent
o
n
923GCL.
NOTE : CETTE CONFIGURATION D'ÉVACUATION
PEUT OBLIGER À UTILISER LE POÊLE EN MODE
CPI (VEILLEUSE À ALLUMAGE CONTINU), POUR
UNE PERFORMANCE ET UN TIRAGE ADÉQUATS.
Chapeau de cheminée
pour vents forts
o
(High Wind) n
Entrée d'air
Le tuyau
flexible de
prise d'air
doit
dépasser
la zone
du registre
2 gaines
flex. 3 po
991
