  6. Manuel d'instructions

Videotec NXM36 Manuel D'instructions

Caisson pour environnements agressifs
Masquer les pouces Voir aussi pour NXM36:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
NXM36
Housing for installation in aggressive environments
English - Instructions manual
EN
Italiano - Manuale di istruzioni
IT
Français - Manuel d'instructions
FR
Deutsch - Bedienungslanleitung
DE

Publicité

Table des Matières
loading

Manuels Connexes pour Videotec NXM36

Sommaire des Matières pour Videotec NXM36

  • Page 1 NXM36 Housing for installation in aggressive environments English - Instructions manual Italiano - Manuale di istruzioni Français - Manuel d’instructions Deutsch - Bedienungslanleitung...
  • Page 3 NXM36 Housing for installation in aggressive environments English - Instructions manual...

  • Page 4: Table Des Matières

    Contents ENGLISH 1 About this manual ......................3 1.1 Typographical conventions ..........................3 2 Notes on copyright and information on trademarks ..........3 3 Safety rules........................3 4 Identification ........................3 4.1 Product description and type designation..................... 3 4.2 Product markings ..............................3 5 Preparing the product for use ..................

  • Page 5: About This Manual

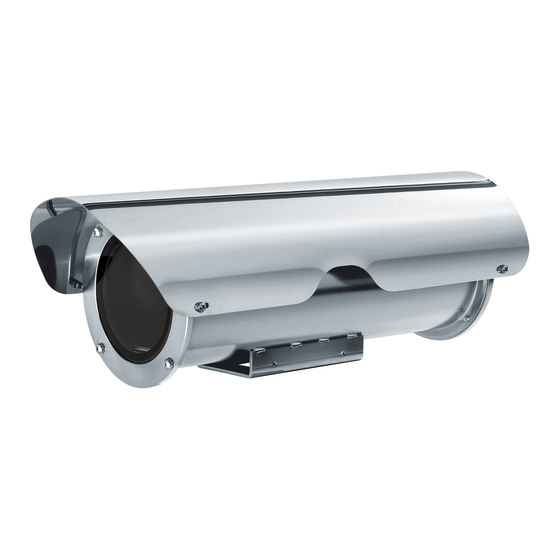

    We recommend reading this part carefully designation in order to understand the subsequent stages. The NXM36 housing, entirely constructed from AISI 2 Notes on copyright and 316L electropolished stainless steel, is designed to operate in special environments such as marine,...

  • Page 6: Preparing The Product For Use

    5 Preparing the product for 6 Assembling and installing The assembly and installation must be performed only by skilled personnel. Any change that is not expressly approved by the manufacturer will invalidate the 6.1 Installation guarantee. 6.1.1 How to open the housing 5.1 Unpacking and contents To open the housing, unscrew the bolts on the rear flange, using the allen wrench supplied.

  • Page 7: How To Install The Camera

    6.1.2 How to install the camera 6.1.2.2 Version 115/230Vac This chapter described how to install the camera into IN 115/230Vac the housing. Open the housing following the instructions given above. (6.1.1 How to open the housing, page 4). Fit the camera on the slide, using the insulating plate and the supplied 1/4”...

  • Page 8: Installing The Housing

    6.1.1 Installing the housing 6.1.1.1 Fixing the sunshield (optional) Screw the equipped exagonal spacers on the flanges This section describes how to install the housing on of the housing (01). Position the sunshield on the the wall bracket or on the Pan & Tilt head. housing (02) and fix it on the spacers with the Before closing the housing, be sure to have rightly equipped screws (03).

  • Page 9: Heating

    7 Maintaining and cleaning 6.1.2 Heating Some models of housing are equipped with heater 7.1 Window and plastic cover and double heater. cleaning (PC) Surface dirt should be rinsed away with water and then the window cleaned with a neutral soap diluted with water, or specific products for spectacle lens cleaning.

  • Page 10: Technical Data

    9 Technical data 9.3 Electrical Heating (Ton 15°C±3°C (59°F ±5°F), Toff 22°C±3°C 9.1 General (77°F±5°F)) Constructed from electropolished stainless steel - Power supply/Consumption: IN 12Vdc/24Vac, 20W (austenitic alloy stainless steel, corrosion and heat resistant according to the following standards): - Power supply/Consumption: IN 115/230Vac, 40W - AISI 316L max,80W max (with double heater) - UNI 6900-71: X 2 Cr Ni Mo 17 12 2...

  • Page 11: Technical Drawings

    10 Technical drawings The dimensions of the drawings are in millimetres. POWER SUPPLY USABLE AREA A - A Ø 112 BOARD USABLE AREA B - B Fig. 11 NXM36.
