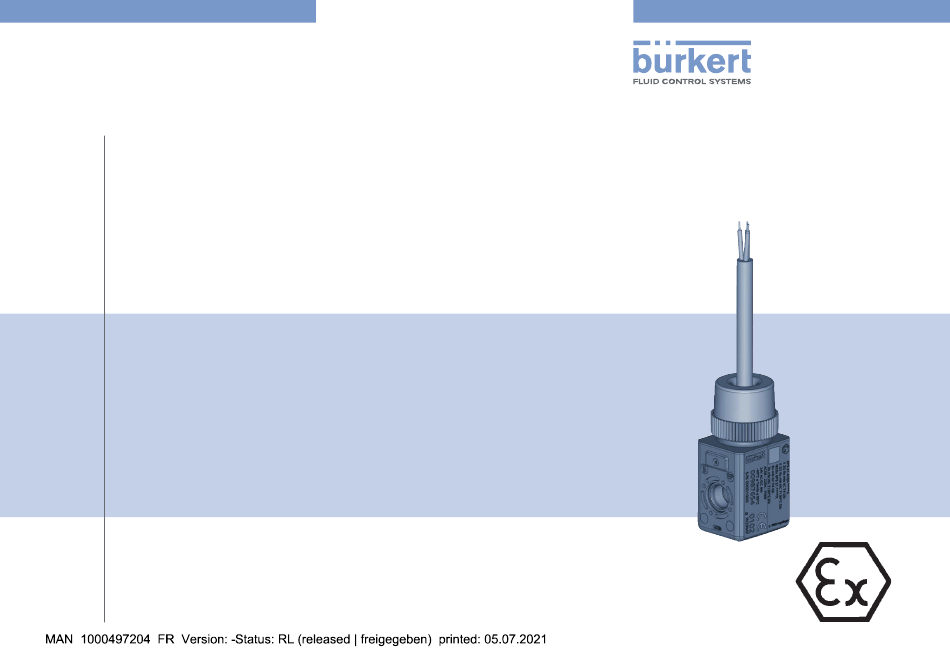

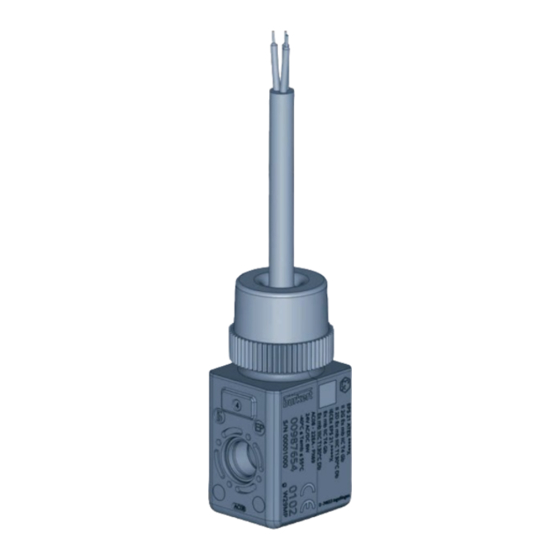

- Page 1 EPS 21 ATEX 1 128 X, IECEx EPS 21.0045X Solenoid coil Type AC08 Magnetspule Typ AC08 Bobine magnétique Type AC08 Device with II 2G/D Ex approval Geräte mit II 2G/D Ex Zulassung Appareils avec mode de protection II 2G/D Ex...
- Page 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. © Bürkert Werke GmbH & Co. KG, 2021 Operating Instructions 2106/00_EU-ML_00815400 / Original DE...
-
Page 3: Table Des Matières
AC08, II 2G/D Ex Table des matières 8.2 Raccordement électrique de l’appareil ..... 41 Manuel d’utilisation ........... 32 8.3 Démonter l’appareil ........... 41 1.1 Définition du terme ............ 32 1.2 Symboles ..............32 Mise en service .............. 42 utilisation conforMe ..........33 10 Maintenance, dépannage ........... 42 2.1... -
Page 4: Manuel D'utilisation
AC08, II 2G/D Ex Manuel d’utilisation MAnuEl d’uTIlISATIon Symboles Le manuel d’utilisation décrit le cycle de vie complet de l’appareil. Danger Conservez ce manuel de sorte qu’il soit accessible à tout utilisateur et à disposition de tout nouveau propriétaire. Met en garde contre un danger imminent. ▶ Le non-respect peut entraîner la mort ou de graves blessures. informations importantes pour la sécurité. ▶ Lire attentivement manuel d’utilisation et respecter les avertissement consignes de sécurité. Met en garde contre une situation éventuellement dangereuse. ▶ Manuel d’utilisation doit être à disposition de chaque utilisateur. -
Page 5: Utilisation Conforme
AC08, II 2G/D Ex Utilisation conforme uTIlISATIon ConforME Homologation Ex L’homologation Ex n’est valable que si vous utilisez les modules et la bobine magnétique ac08 sert à actionner les vannes qui composants homologués par Bürkert tel que cela est décrit dans ce commandent des fluides liquides ou gazeux. manuel. La bobine magnétique AC08 doit être utilisé uniquement ▶ L’appareil doit être utilisé uniquement de manière conforme. avec les types de vanne autorisés par Bürkert, sinon l’homologation L’utilisation non conforme de l’appareil peut présenter des Ex devient caduque. L’homologation Ex devient également caduque... -
Page 6: Consignes De Sécurité Fondamentales
AC08, II 2G/D Ex Consignes de sécurité fondamentales ConSIgnES dE SéCurITé fondAMEnTAlES Risque d’explosion dû à la décharge électrostatique. Ces consignes de sécurité ne tiennent pas compte des événements Il y a risque d’explosion en cas de décharge soudaine d’appareils et accidents intervenant lors du montage, du fonctionnement et de ou de personnes chargés d’électricité statique dans la atmosphère la maintenance. L’exploitant est responsable du respect des pres- explosible (zone Ex). criptions locales de sécurité et de celles se rapportant au personnel. ▶ S’assurer par des mesures appropriées de l’absence de charges électrostatiques dans la atmosphère explosible. ▶ Ne pas utiliser l’appareil dans des zones exposées à des proces- danger dû à la haute pression. sus fortement générateurs de charge, des processus mécaniques ▶ Avant de desserrer les conduites et les vannes, couper la de frottement et de séparation, la pulvérisation d’électrons (p. ex. -
Page 7: Indications Générales
être garanti. Les adresses se trouvent aux dernières pages des instructions ▶ Lors du vissage de la vanne sur la conduite, ne pas utiliser de service imprimées. l’appareil comme levier. Également sur internet sous : www.burkert.com Garantie légale La condition pour bénéficier de la garantie légale est l’utilisation conforme de la bobine magnétique AC08 dans le respect des conditions d’utilisation spécifiées. Informations sur Internet Vous trouverez les instructions de service et les fiches techniques concernant les produits Bürkert sur internet sous : www.burkert.fr français... -
Page 8: Description Du Produit
AC08, II 2G/D Ex Description du produit dESCrIPTIon du ProduIT Fonction La bobine magnétique de type AC08 est un actionneur de vanne Structure de la bobine magnétique électromagnétique pour les différentes vannes Bürkert. En tant que bobine dite enfichée, elle est séparée à 100 % de la vanne. La vanne composants de la composants de la reste un système fermé, même lorsque la bobine est démontée. bobine magnétique vanne : La commande peut se faire par tension alternative ou continue. AC08 : Écrou La bobine est toujours fixée sur la vanne au moyen de la conduite de Tôle de maintien guidage principale et fixée au moyen d’un écrou. Elle dispose d’une sécurité contre la torsion par rapport à la vanne sur toute la surface. La sortie du câble de raccordement est perpendiculaire à l’axe de la bobine. Le câble est intégré à la bobine de manière fixe. L’écrou- Conduite de raccord n’est pas prévu pour le démontage. -
Page 9: Conditions D'utilisation Des Appareils
AC08, II 2G/D Ex Conditions d’utilisation des appareils CondITIonS d’uTIlISATIon • Dimensions minimum 20 mm x 20 mm x 10 mm dES APPArEIlS Un corps de vanne plus grand avec une meilleure conductivité thermique peut être utilisé à tout moment. Conditions particulières Plage de température d’utilisation avertissement Respecter la plage de température d’utilisation indiquée Risque d’explosion dû à la décharge électrostatique. dans les données électriques pour chaque type. Il y a risque d’explosion en cas de décharge soudaine d’appareils ou de personnes chargés d’électricité statique dans la atmosphère... -
Page 10: Caractéristiques Techniques
Bobine magnétique ac08 avec les données pour atmosphère explosible : Risque d’explosion. Des situations dangereuses peuvent survenir si les caractéris- tiques de sécurité et les valeurs spécifiées sur la plaque signa- Plaque signa- létique ne sont pas respectées. létique avec les ▶ Pour l’utilisation de l’appareil, respectez le type de protection données de la et la classe de température. vanne Le dépassement de la tension indiquée sur la plaque signalétique représente un risque en matière de sécurité étant donné que cela peut entraîner la surchauffe de l’appareil. ▶ Ne raccordez pas l’appareil à une tension supérieure à celle indiquée sur la plaque signalétique. Conformité Les conformités pour l’appareil peuvent être vues sur la page à www.burkert.fr Fig. 2: Bobine magnétique AC08 avec les données pour atmosphère explosible français... -
Page 11: Caractéristiques Électriques
AC08, II 2G/D Ex Caractéristiques techniques Légende : code classe de plage de tempé- puissance température rature ambiante nominale [W] position description PX69 T4/T130 °C –40...+55 °C ATEX, Organisme d’établissement et numéro du certificat Tab. 2: Caractéristiques électriques de la bobine magnétique ATEX, Identification de la protection Ex IECEx, Organisme d’établissement et numéro du 7.3.1 Raccordement électrique certificat Matériau... -
Page 12: Montage Et Démontage
AC08, II 2G/D Ex Montage et démontage MonTAgE ET déMonTAgE Danger Danger Risque d’explosion dû à la décharge électrostatique. Il y a risque d’explosion en cas de décharge soudaine d’appareils danger dû à la haute pression. ou de personnes chargés d’électricité statique dans la atmosphère ▶ Avant de desserrer les conduites et les vannes, couper la explosible (zone Ex). pression et purger l’air des conduites. -
Page 13: Raccordement Électrique De L'appareil
AC08, II 2G/D Ex Montage et démontage Raccordement électrique de Démonter l’appareil l’appareil avertissement Danger risque de blessures dû à un démontage non conforme. ▶ Le démontage doit être effectué uniquement par un personnel danger présenté par la tension électrique. ▶ Avant d’intervenir dans l’appareil ou l’installation, couper la tension qualifié et habilité disposant de l’outillage approprié. et empêcher toute remise sous tension par inadvertance. Risque de blessures dû à la sortie de fluide par des raccords ▶... -
Page 14: Mise En Service
MAInTEnAnCE, déPAnnAgE avertissement avertissement Risque de blessures dû à une exploitation non conforme. danger dû à une réparation non conforme. ▶ Avant la mise en service, il faut s’assurer que le contenu des La sécurité et le fonctionnement de la bobine AC08 et de sa instructions de service est connu et parfaitement compris par vanne magnétique ne sont pas garantis après réparation que si les opérateurs. celle-ci a été effectuée par le fabricant. ▶ L’appareil / l’installation doit être mis(e) en service uniquement ▶... -
Page 15: Transport, Stockage, Élimination
AC08, II 2G/D Ex Transport, stockage, élimination TrAnSPorT, SToCkAgE, élIMInATIon remarque dommages dus au transport. Les appareils insuffisamment protégés peuvent être endommagés pendant le transport. ▶ Transportez l’appareil à l’abri de l’humidité et des impuretés et dans un emballage résistant aux chocs. ▶ Évitez le dépassement vers le haut ou le bas de la tempéra- ture de stockage admissible. un mauvais stockage peut endommager l’appareil. ▶ Température de stockage : –40...+80 °C. ▶ Stockez l’appareil au sec et à l’abri des poussières. dommages à l’environnement causés par des pièces d’appareil contaminées par des fluides. - Page 16 AC08, II 2G/D Ex français...
- Page 18 www.burkert.com...
