Chapitre 3
INSTALLATION ET RACCORDEMENT
3.1 Aspect
3.1.1 Panneau frontal

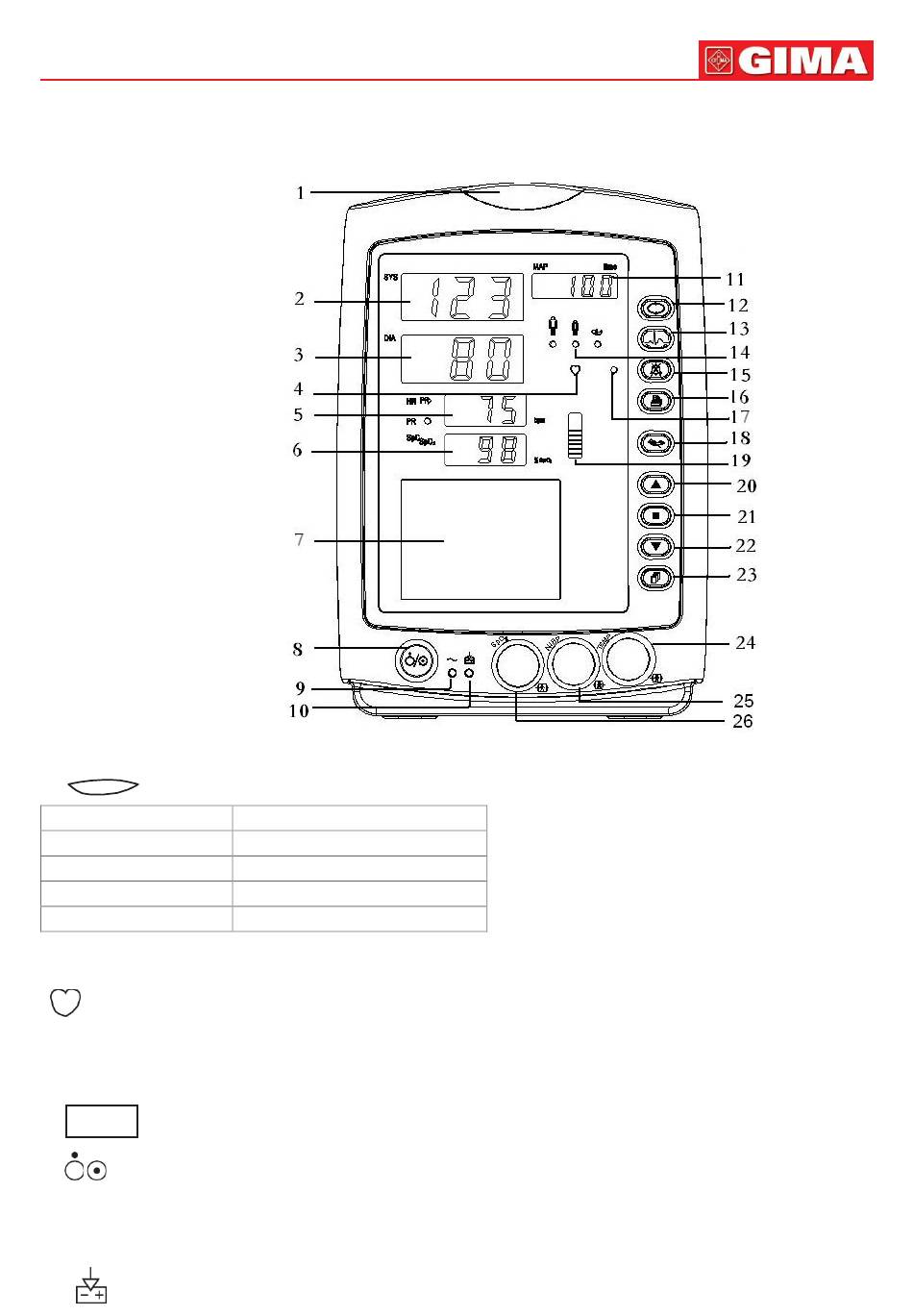

Figure 3.1 Panneau frontal pour moniteur
Description :
Indicateur d'alarme.
1
Indicateur
Clignotant rouge
Clignotant jaune
Lumière jaune
Lumière verte
2 SYS : affichage de la valeur de tension systolique.
3 DIA : affichage de la valeur de tension diastolique.
4
: Indicateur de fréquence cardiaque.
5. HR/PR : Affichage de la fréquence cardiaque (pouls) ; unité ; bpm La fréquence cardiaque est affichée en
mode prioritaire.
6 SpO
Affichage de la valeur SpO
2
7
Panneau LCD.
Bouton d'allumage : Appuyer et maintenir le bouton d'alimentation pour allumer ou éteindre le
8.
Monitor Gima Vital Sign ; appuyer brièvement pour activer ou désactiver le mode d'économie
d'énergie.
~
: Indicateur d'alimentation en courant alternatif (CA).
9
: Indicateur d'alimentation en courant continu (CC).
10
Niveau d'alarme
Alarme avec priorité élevée
Alarme avec priorité moyenne
Alarme avec priorité basse
Normal
; unité "%".
2
