2) Montage de
l'amortisseur radial
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 201906
C) Montage du DICTAMAT 50 WS - suite
2a) Fixation du support de montage au panneau de porte

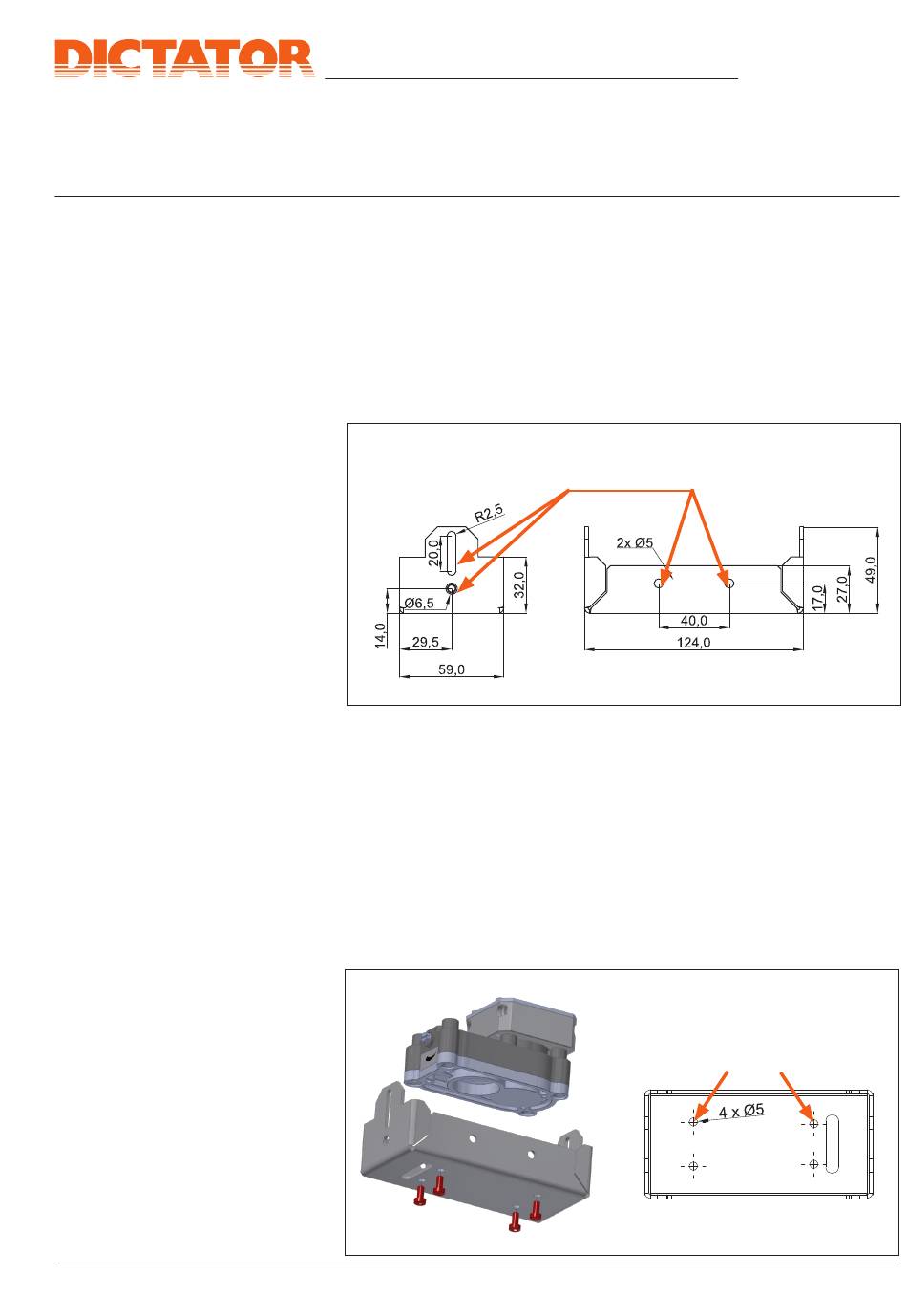

L'illustration suivante montre les trous prévus dans le support pour les
positions de montage différentes. D'abord on fixe le support de montage
sans l'amortisseur radial.
ATTENTION : Si l'on veut monter l'amortisseur radial selon ill. 7 (1*) en
haut sur la porte, il faut une plaque d'adaptation additionnelle. Chez
ce type de montage, il faut d'abord fixer l'amortisseur radial dans le
support de montage et ensuite on visse la plaque d'adaptation avec le
support sur le panneau.

2b) Fixation de l'amortisseur radial dans le support

Quand on a fixé le support de montage au panneau de porte, on utilise
les quatre vis en plastique (Torx T20) inclues pour y fixer l'amortisseur
radial.
Couple de serrage maxi des vis : 2 Nm
EXCEPTION : quand on fixe l'amortisseur radial en haut sur le panneau
de porte => voir point 2a).
ATTENTION : La vis de réglage doit se trouver au même côté comme
le trou oblong.
Trous de fixation pour
le support de montage
Trous pour y fixer
l'amortisseur radial
Manuel technique
DICTAMAT 50 WS
. 9
Ill
. 10
Ill
Page D50WSHB.05
