DICTAMAT 50 WS
Page D50WSHB.08
C) Montage du DICTAMAT 50 WS - suite

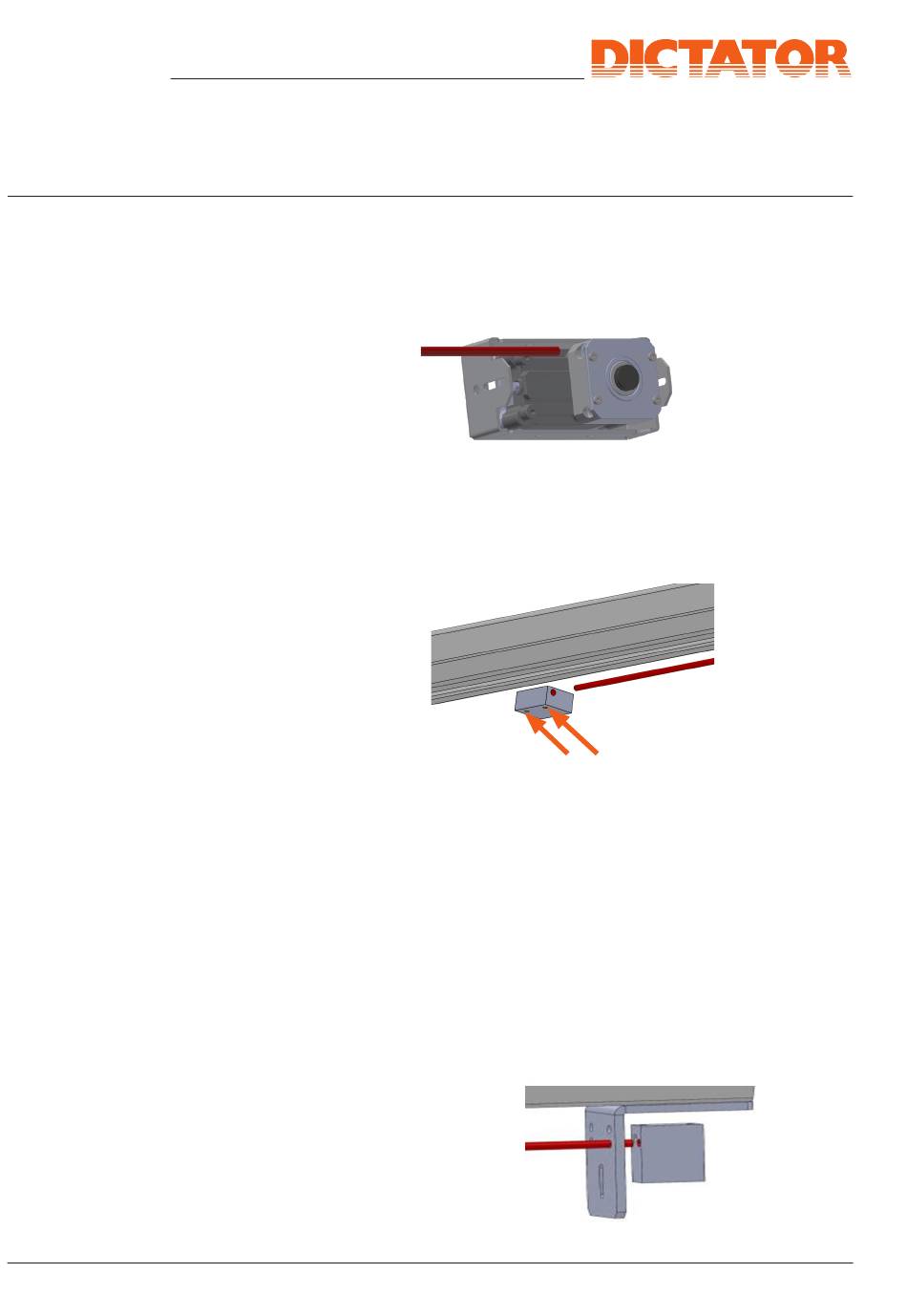

3b) Montage du câble hélicoïdal
- Guider le câble hélicoïdal dans le sens de la roue libre (en règle géné-
rale = le sens d'ouverture de la porte) par le trou correspondant avec la
douille en plastique du chapeau de l'amortisseur (voir aussi point 2c).
- Guider le câble hélicoïdal par le trou de la pièce de serrage et le fixer
là au moyen des vis sans tête (six pans creux SW 3, marquées par les
flèches dans ill. 17).
- Guider le câble hélicoïdal par un des trous de la cornière pour le tendeur
du câble hélicoïdal. Choisissant le trou il est très important qu'après
le câble hélicoïdal court absolument droit. Ensuite introduire le câble
hélicoïdal dans le trou du tendeur du câble hélicoïdal. Faisant cela,
tourner la vis sans fin dans le tendeur du câble.
ATTENTION : On NE fixe PAS le tendeur du câble hélicoïdal à la
cornière, mais une fois le montage est terminé, la contrainte du câble
le tient.
