5) Tendre le câble
hélicoïdal
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 201906
C) Montage du DICTAMAT 50 WS - suite

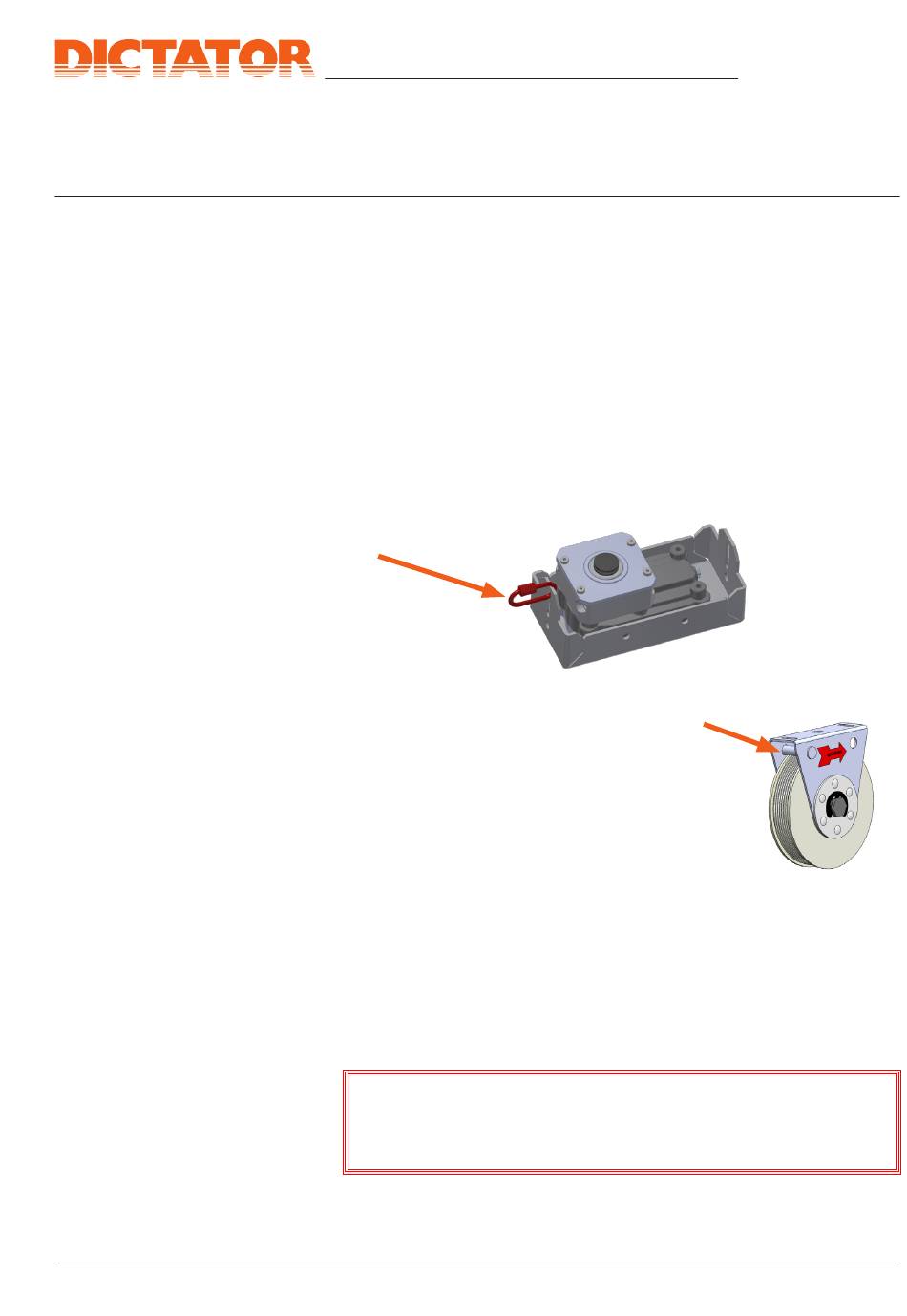

4b) Fixer le câble Kevlar de l'enrouleur au panneau de porte
Il faut que le câble Kevlar sort de l'enrouleur tout droit et exactement
horizontal, sans déviation latérale.
IMPORTANT : Choississant le point de fixation du câble de l'enrouleur,
il faut s'assurer que le trajet de travail de l'enrouleur permet toute la
course de la porte !
Généralement on fixe le câble Kevlar de l'enrouleur par l'œillet emmanché
à son bout avec le maillon rapide (marqué en rouge) directement dans
le trou oblong du support de montage de l'amortisseur radial.
Fixant le câble il faut faire attention que le câble
court absolument droit. Le cas échéant, on peut
enlever le goujon de sécurité - mais seulement
quand le câble est sûrement fixé. Pendant le
montage, le goujon de sécurité doit prévenir
que le câble se déroule de l'enrouleur quand
on le lâche par erreur.
Avant les travaux de réglage, on tend le câble hélicoïdal correctement.
Pour le procédé voir le point 3c.
Il ne faut pas trop tendre le câble hélicoïdal. Autrement on aura
besoin de trop de force pour mouvoir la porte. La tension est
correcte, quand le câble ne repose ou effleure nulle part.
Après les travaux de réglage selon les pages suivantes, il faudrait
manœuvrer la porte env. 10 fois et ensuite contrôler encore une fois la
tension du câble.
Manuel technique
IMPORTANT :
DICTAMAT 50 WS
. 23
Ill
. 24
Ill
Page D50WSHB.011
