2) Montage de
l'amortisseur radial
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 201906
C) Montage du DICTAMAT 50 WS-M - suite

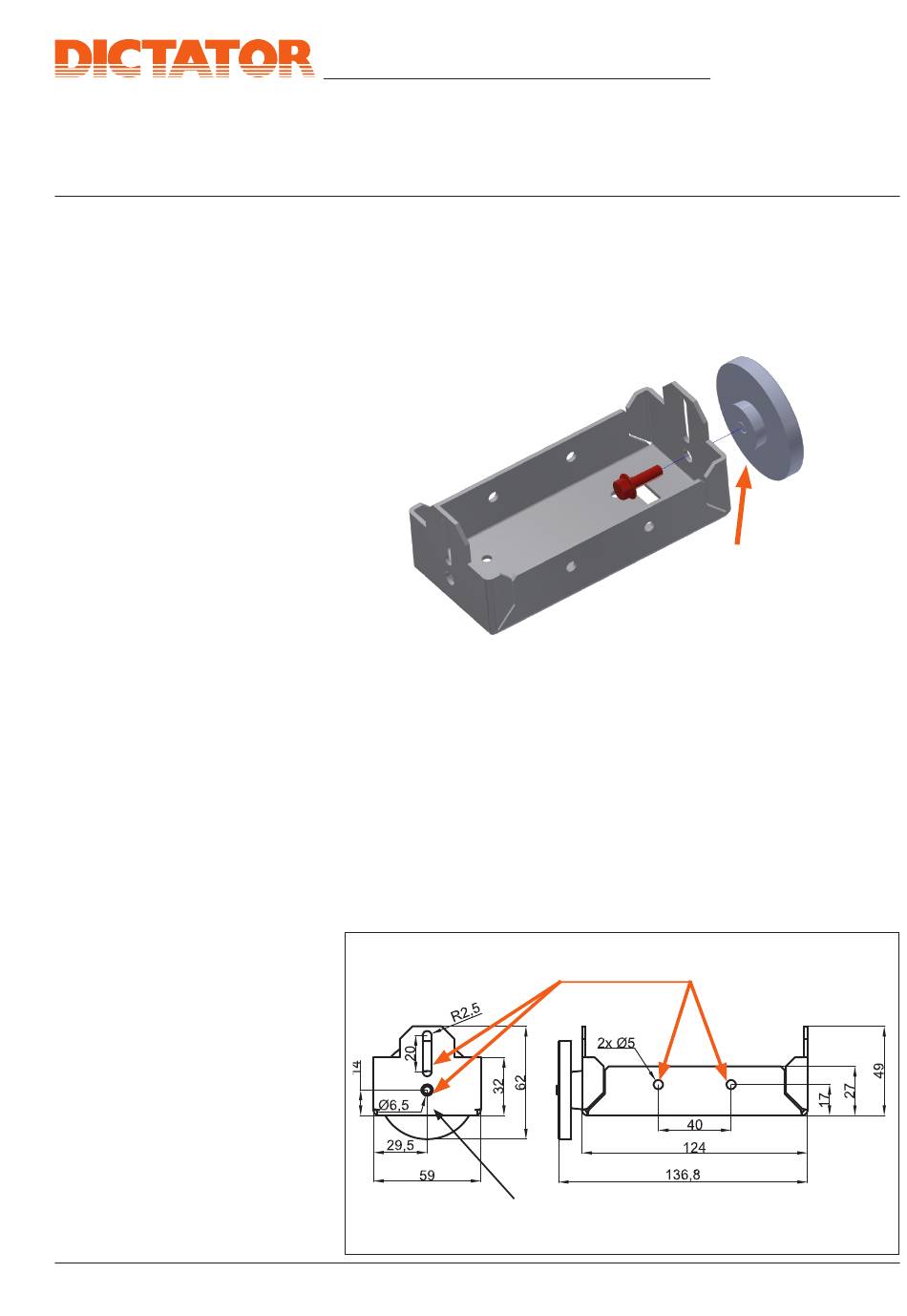

2a) Fixation de la contre-plaque au support de montage
D'abord on fixe la contre-plaque selon l'illustration suivante avec la vis
à tête hexagonale inclue au côté du support de montage. Faire attention
que le butoir en caoutchouc est placé entre la contre-plaque et le
Après ce côté doit montrer en direction PORTE OUVERTE.
. 9
Ill
2b) Fixation du support de montage sur la porte
L'illustration suivante montre les trous prévus dans le support pour les
positions de montage différentes. D'abord on fixe le support de montage
sans l'amortisseur radial.
ATTENTION : Si l'on veut monter l'amortisseur radial en haut sur la porte,
il faut une plaque d'adaptation additionnelle. Chez ce type de montage,
il faut d'abord fixer l'amortisseur radial dans le support de montage et
ensuite on visse la plaque d'adaptation avec le support sur le panneau.
Trou pour fixer la
contre-plaque
Butoir en caoutchouc
- monter entre contre-
plaque et support !
Trous pour fixer le
support de montage
Manuel technique
DICTAMAT 50 WS-M
support.
. 10
Ill
Page D50WS-MHB.05
