Exigences relatives au câblage
Exigences relatives au câblage
Lorsque vous faites courir ensemble des câbles d'alimentation et de données dans des chemins de câbles de
la ligne aérienne ou dans des chemins de câbles sous-plancher, prenez les précautions suivantes :
Avertissement Nous vous recommandons vivement de faire courir le câblage d'alimentation et de situer les autres sources
potentielles de perturbations aussi loin que possible du câblage LAN qui se termine sur l'équipement Cisco.
S'il n'est pas possible de les séparer d'au moins 1 mètre (3,3 pieds), nous vous recommandons de protéger ces
sources potentielles de perturbations. Pour éviter les perturbations, protégez la source en la plaçant dans un
conduit métallique mis à la terre.
Pour les installations IEEE 802.3bt de type 4, nous vous recommandons d'utiliser des câbles de catégorie 6a,
évalués à 75 °C avec des conducteurs 23 AWG ou supérieurs, dans des faisceaux de 192 ou inférieurs.
Guide d'installation matérielle des commutateurs Cisco Catalyst 9400
42

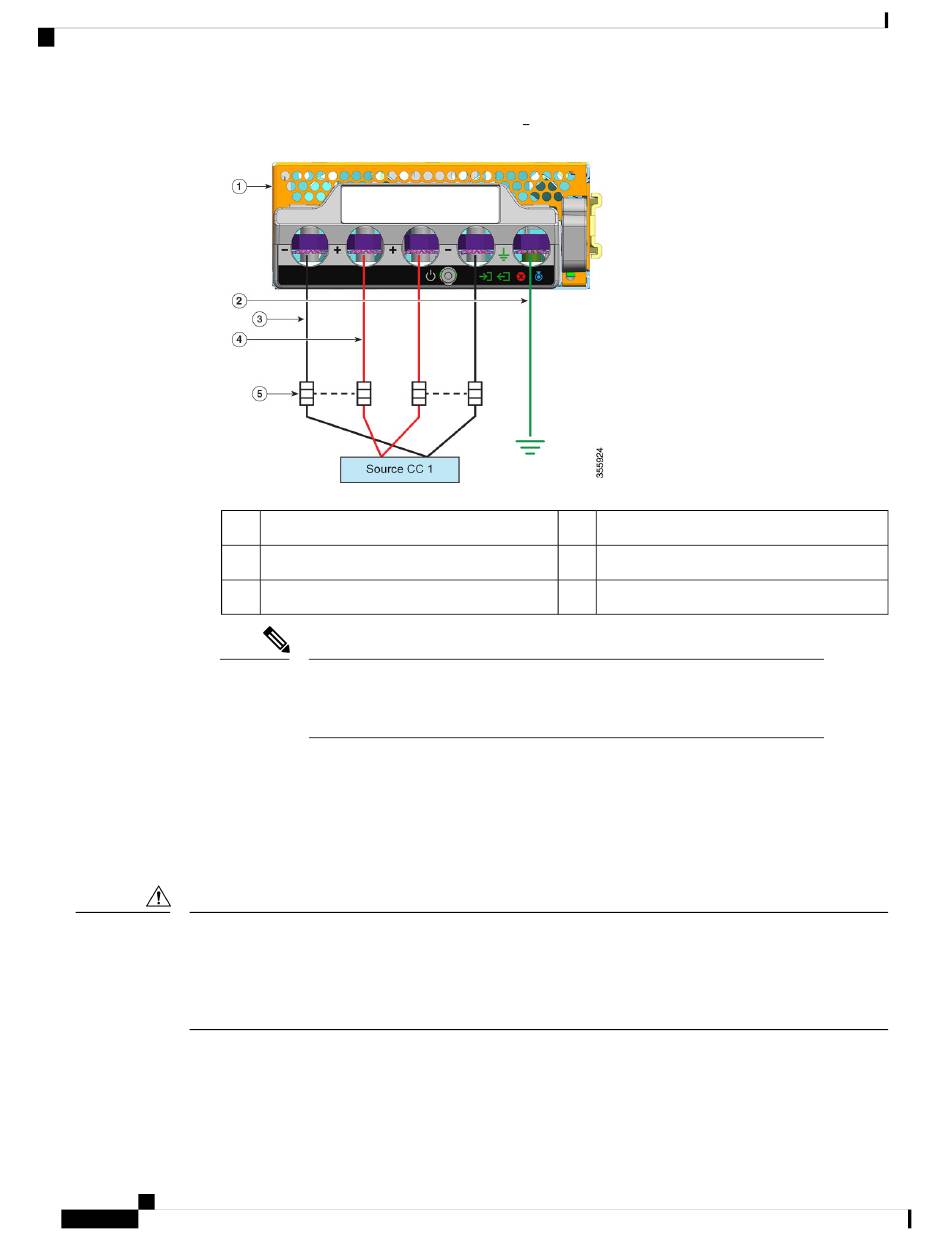

Illustration 6 : Exemple d'installation C9400-PWR-3200DC Source d'alimentation CC unique
1 C9400-PWR-3200DC
2 Connexion de mise à la terre
3 Câble pour circuit négatif*
Remarque * Dans l'illustration, les câbles rouges et noirs ne s'interconnectent pas. Les deux
câbles noirs sont connectés à la même sortie négative de la source CC. Les deux
câbles rouges sont connectés à la même sortie positive de la source CC.
4 Câble pour circuit positif*
5 Disjoncteur à double pôle
- -
