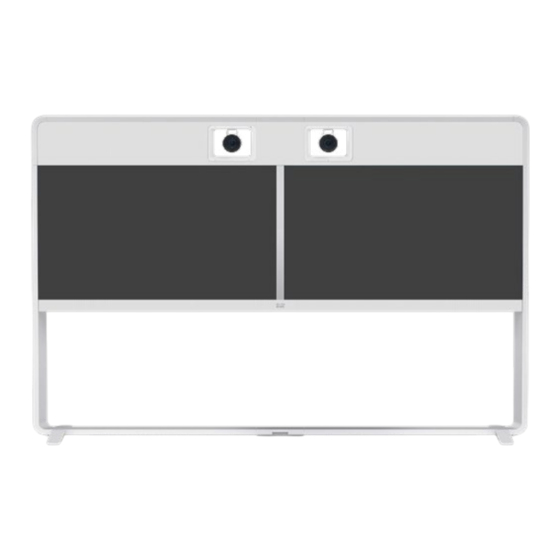

Cisco TelePresence MX700 Guide D'installation
Masquer les pouces
Voir aussi pour TelePresence MX700:
- Guide d'utilisation (74 pages) ,
- Guide de l'utilisateur (82 pages) ,
- Guide d'installation (33 pages)
Manuels Connexes pour Cisco TelePresence MX700
Sommaire des Matières pour Cisco TelePresence MX700
- Page 1 Guide d’installation du système Cisco TelePresence MX700 à double caméra - sur pied 78-100278-03A0 | 2018 JUIN | © 2018 Cisco Systems, Inc. All rights reserved. https://www.cisco.com/go/mx-docs...
-
Page 2: Main D'œuvre
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied Main d'œuvre Ce guide décrit le montage du socle MX700 avec une double caméra, dans des configurations sur pied ou Nous recommandons l'utilisation de trois personnes pour fixées au mur. -
Page 3: Emballage
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied Emballage Les boîtes sont identifiées par les lettres A à M. Ouvrez les attaches en plastique et retirez les panneaux latéraux. Ce guide fait référence aux étiquettes. - Page 4 Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied Vis et outils Déclaration EMC Classe A Le sachet de vis peut contenir plus de vis que nécessaire, car le même sachet est vendu pour toutes les options de montage.
-
Page 5: Retirer Les Protections Des Pièces Du Socle
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 1 Retirer les protections des pièces du socle Mettez de côté les protections. Elles seront remises en place une fois le système entièrement assemblé et testé (étape 20). -
Page 6: Monter Le Socle
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 2 Monter le socle Fixez simultanément les parties centrales 8 × M6x12, supérieures et inférieures, d'abord sur un à tête fraisée côté; puis de l'autre. Six vis au dos et deux dans la partie supérieure. -
Page 7: Fixer Le Support Central
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 3 Fixer le support central 2 × M6x12, à tête cylindrique Avant 78-100278-03A0 | 2018 JUIN | © 2018 Cisco Systems, Inc. Tous droits réservés. -
Page 8: Fixer Le Support
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 4 Fixer le support Méthode A: Montez les pieds du support pour en faire un socle sur pied. Méthode B (socle fixé au mur) est décrite à la page suivante. - Page 9 Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 4 Fixer le support Méthode B: Utilisez les supports de fixation murale fournis pour fixer le supports au mur. Méthode A (socle sur pied) est décrite à la page précédente.
-
Page 10: À Lire Avant De Monter Les Moniteurs
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 5 À lire avant de monter les moniteurs Les moniteurs sont lourds Attention à ne pas vous coincer les doigts! Utilisez les poignées de levage dans la partie Nous recommandons l’utilisation de trois... -
Page 11: Soulever Le Moniteur Gauche Dans Le Support
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 6 Soulever le moniteur gauche dans le support 65 kg / 144 lb Vue arrière Assurez-vous que la vis avec écrou à oreilles est insérée dans la fente centrale sur les deux côtés. -
Page 12: Fixer Le Moniteur Gauche Au Support Et Brancher Le Câble D'alimentation
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 7 Fixer le moniteur gauche au support et brancher le câble d'alimentation Branchez le câble d’alimentation Un câble d’alimentation est attaché à l’arrière du moniteur. Raccordez-le à la prise à... -
Page 13: Soulever Le Moniteur Droit Dans Le Support
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 8 Soulever le moniteur droit dans le support 65 kg / 144 lb Vue arrière Assurez-vous que la vis avec écrou à oreilles est insérée dans la fente Vue arrière... -
Page 14: Fixer Le Moniteur Droit Au Support Et Brancher Le Câble D'alimentation
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 9 Fixer le moniteur droit au support et brancher le câble d'alimentation 4 × M6x90, à tête fraisée 4 × M6x35, à tête fraisée Branchez le câble Insérez quatre vis par... -
Page 15: Retirer Les Poignées De Soutien
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 10 Retirer les poignées de soutien Dévissez les vis (4 × M4x8) et Dévissez les vis (2 × M4x8) et retirez les poignées de soutien. retirez les supports auxquels les poignées de soutien ont été... -
Page 16: Monter Le Support D'assemblage
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 11 Monter le support d'assemblage La boîte E est placée sous la boîte C. Ouvrez le levier. Placez le support d'assemblage dans le canal. Assurez-vous qu'il est aligné avec le canal supérieur. -
Page 17: Monter Le Cache Arrière
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 12 Monter le cache arrière Montez le cache arrière. Si le système est placé près du mur, le cache arrière doit être monté par en-dessus. Dirigez les broches de guidage sur le cache arrière dans les trous. -
Page 18: Organiser Les Câbles Pré-Montés
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 13 Organiser les câbles pré-montés Organisez les câbles qui sont placés dans le canal au-dessus des moniteurs. Introduisez les câbles à droite et placez-les comme indiqué dans l'illustration. -
Page 19: Brancher Les Câbles Au Moniteur Droit Et À L'injecteur Poe
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 14 Brancher les câbles au moniteur droit et à l'injecteur PoE SWITCH Ethernet Injecteur PoE (alimentation par Ethernet) COLOR HDMI DO NOT CALIBRATION REMOVE HDMI USB (type B) Panneau de connexion du moniteur droit 78-100278-03A0 | 2018 JUIN | ©... -
Page 20: Monter Le Module De La Caméra
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 15 Monter le module de la caméra (page 1 / 2) F, G Assurez-vous que le câble 4 × M4x8, à tête cylindrique 3 × M4x8, à tête cylindrique HDMI pour la caméra gauche et... - Page 21 Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 15 Monter le module de la caméra (page 2 / 2) F, G Insérez le cache de la caméra dans 1 × M4x8, à tête cylindrique les clips du bas et alignez-le sur les panneaux arrière.
-
Page 22: Raccorder Les Câbles De La Caméra
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 16 Raccorder les câbles de la caméra Ethernet Alimentation Panneau de connexion de la caméra (gauche) DAISY VISCA CHAIN HDMI Panneau de connPanneau de connexion de la caméra Branchez un câble HDMI dans le milieu et un câble HDMI sur le côté... -
Page 23: Monter Les Haut-Parleurs
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 17 Monter les haut-parleurs Les câbles des haut- parleurs sont marqués d’un numéro. Ce numéro correspond Deux haut-parleurs sont pré-installés. a la position du Suivez les étapes 1 à 3 pour les sept haut-parleur, comme haut-parleurs restants. -
Page 24: Raccorder Les Câbles Externes
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 18 Raccorder les câbles externes (page 1 / 2) I, J Assurez-vous que les caméras peuvent se déplacer librement avant de brancher l'alimentation. Entrée vidéo par exemple un... - Page 25 Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 18 Raccorder les câbles externes (page 2 / 2) I, J Touch 10 Orientez les câbles vers le bas et placez-les derrière les crochets dans le support.
-
Page 26: Démarrer Le Système
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 19 Démarrer le système • Retirez le film de protection des écrans. • Assurez-vous que les caméras peuvent se déplacer librement. • Insérez les câbles réseau et d'alimentation sur les prises murales. -
Page 27: Assembler Les Protections
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 20 Assembler les protections Le capot supérieur est fixé à l'aide de clips. Les autres capots se fixent aux aimants. 78-100278-03A0 | 2018 JUIN | © 2018 Cisco Systems, Inc. Tous droits réservés. -
Page 28: Monter Les Grilles Textile
Guide d'installation du système Cisco TelePresence MX700 à double caméra - sur pied 21 Monter les grilles textile L, M Utilisez les gants fournis lors de la manipulation des grilles textile. Les grilles se fixent aux aimants. 78-100278-03A0 | 2018 JUIN | © 2018 Cisco Systems, Inc. Tous droits réservés. - Page 29 Pour consulter la liste des bureaux, rendez-vous sur le site Cisco et le logo Cisco sont des marques déposées ou des marques de Cisco et/ou de ses filiales aux États-Unis et dans certains autres pays. La liste des marques de Cisco est disponible à l'URL suivante : www.cisco.com/go/trademarks. Toutes les autres marques commerciales mentionnées dans ce document ou sur le site Web appartiennent à...
