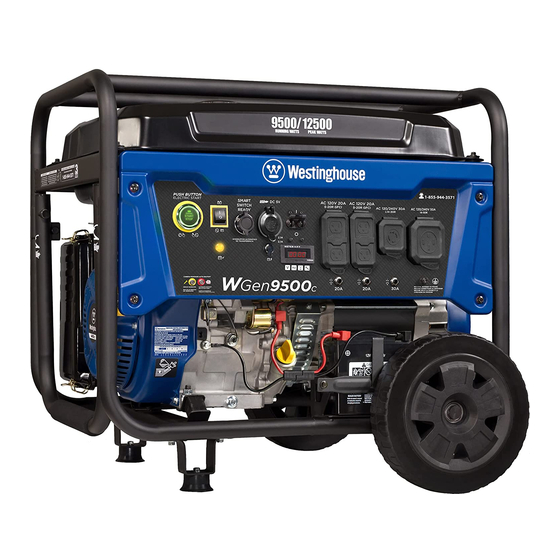

USER MANUAL WGen9500c Portable Generator Gasoline: 9500 Running Watts | 12500 Peak Watts DO NOT RETURN THIS PRODUCT TO THE STORE If you have questions or need assistance, please call customer service at 855-944-3571.
The illustrations used in this manual are intended as representative reference views only. We reserve the right to make any specification or design change without notice. 2 | Westinghouse Outdoor Power Equipment, LLC...
Model Number: Or scan the following QR code with your smartphone camera to be directed to the link. Serial Number: Place of Purchase: IMPORTANT: Keep your purchase receipt for trouble-free warranty coverage. Westinghouse Outdoor Power Equipment, LLC | 3...
Note: Indicates a procedure, practice or condition that should be followed for the generator to function in the manner intended. 4 | Westinghouse Outdoor Power Equipment, LLC...
The connection must isolate the generator power from utility power and must comply with all applicable laws and electrical codes. Westinghouse Outdoor Power Equipment, LLC | 5...
• A transfer switch must be installed by a licensed electrician approved by the authority having jurisdiction. The installation must comply with all applicable laws and electrical codes. 6 | Westinghouse Outdoor Power Equipment, LLC...
To avoid nuisance tripping, a GFCI should not supply: fluorescent or other types of electric-discharge lighting fixtures or permanently installed electric motors, like air conditioners, furnaces or refrigerators. Westinghouse Outdoor Power Equipment, LLC | 7...
A CO sensor air immediately. Call emergency services. You may have fault can only be diagnosed and repaired carbon monoxide poisoning. by an authorized Westinghouse service ACTION LABEL center. Westinghouse Outdoor Power Equipment, LLC | 9...
If increasing levels of CO gas are maximum of 30 Amps. detected, the CO Sensor automatically shuts down the engine. 120/240 Volt AC, 50 Amp NEMA 14-50R Receptacle: Receptacle can supply a maximum of 50 Amps. Westinghouse Outdoor Power Equipment, LLC | 11...
The wheels are not suitable for towing the generator • Shaft pin either on or off-road. • Washing machine • Cotter pin If any parts are missing, contact our service team at service@wpowereq.com or call 1-855-944-3571. 12 | Westinghouse Outdoor Power Equipment, LLC...
3. Replace the oil dipstick and hand-tighten. gasoline in an approved gasoline container before fueling the generator. Run the generator for five minutes to allow the stabilizer to treat the entire fuel system. Westinghouse Outdoor Power Equipment, LLC | 13...
Damage caused by spilled fuel is not covered under warranty. NOTICE Clean the fuel screen filter of debris before and after each fueling. Remove the fuel screen filter by slightly compressing it while removing it from the fuel tank. 14 | Westinghouse Outdoor Power Equipment, LLC...
(regular, flat, or otherwise), under stairs, next to walls or buildings, or in any other location that will not allow for adequate cooling of the generator and/or the muffler. DO NOT contain generators during operation. Westinghouse Outdoor Power Equipment, LLC | 15...
The START/STOP button will illuminate after be attached to the recoil handle or control panel. If your the button is released. unit was shipped without a key fob, contact Westinghouse customer service. 5. Push the Pairing button on the side of the control panel until the START/STOP button illumination turns OFF.
Firmly grasp and pull the recoil handle slowly until you feel increased resistance, then pull rapidly. d. Cold start: Close the choke by moving it right toward the front handle of the generator. Westinghouse Outdoor Power Equipment, LLC | 17...
Faulty appliances or power cords can create a potential for electric shock. • Make sure the electrical rating of the tool or appliance does not exceed the rated power of the generator or the receptacle being used. Westinghouse Outdoor Power Equipment, LLC | 19...
Spark plug 97108 (F7TC) filter to dry thoroughly. NOTICE DO NOT pollute. Follow the guidelines of the EPA or other governmental agencies for proper disposal of hazardous materials. Consult local authorities or reclamation facility. Westinghouse Outdoor Power Equipment, LLC | 21...
L and H marks on the dipstick. Stop frequently to check the oil level. DO NOT overfill. Maximum oil capacity: 1.16 Quart (1.1 Liter) 7. Install the oil dipstick and hand-tighten. 22 | Westinghouse Outdoor Power Equipment, LLC...
1. Place the generator on a level surface. NOTICE 2. Remove the cover screws and the muffler cover. Use a ALWAYS use the Westinghouse OEM or compatible screw driver to remove the spark arrestor. non-resistor-type spark plug. Use of resistor-type spark plug can result in rough idling, misfire, or may prevent the engine from starting.
• With the engine and exhaust system cool and all surfaces dry, cover the generator to keep out dust. DO NOT use a plastic sheet as a dust cover. Non-porous materials trap moisture and promote rust and corrosion. 24 | Westinghouse Outdoor Power Equipment, LLC...
At this position the piston is coming up on its compression stroke and both valves are closed. Storing the engine in this position will help prevent internal corrosion. Return the recoil handle gently. Westinghouse Outdoor Power Equipment, LLC | 25...
Replace or repair tool or appliance. Stop and Faulty power tool or appliance. No power at AC receptacles restart the engine. Contact Westinghouse customer service toll- Faulty generator. free at 1 (855) 944-3571. 26 | Westinghouse Outdoor Power Equipment, LLC...
SCHEMATICS SCHEMATICS SCHEMATICS Westinghouse Outdoor Power Equipment, LLC | 33...
Page 34
MANTENIMIENTO DE LA VÁLVULA DE COMBUSTIBLE ..57 COMBUSTIBLE ..............46 CAMBIO DE BATERÍA ............57 CONECTAR LA BATERÍA ............47 ALMACENAMIENTO..............58 OPERACIÓN JUEGO DE VÁLVULAS............59 UBICACIÓN DEL GENERADOR ...........48 SOLUCIÓN DE PROBLEMAS TOMA DE TIERRA ..............48 SOLUCIÓN DE PROBLEMAS ..........60 34 | Westinghouse Outdoor Power Equipment, LLC...
GUARDA ESTAS INSTRUCCIONES REGISTRACIÓN DEL PRODUCTO Para una cobertura de garantía sin problemas, es importante registrar su generador Westinghouse. Puede registrarse por: • Completar y enviar por correo la tarjeta de registro del producto incluida en la caja.
87–93 octano* ACTUALIZACIONES Capacidad de aceite: 1,16 cuartos (1,1 litros) El último manual de usuario para su generador Tipo de aceite: SAE 10W-30 Westinghouse se puede encontrar en nuestra pestaña de soporte. https://westinghouseoutdoorpower.com/ Bujía: 91708 (F7TC) pages/manuals 0.024 – 0.032 in.
Proteja el generador de todas las condiciones climáticas peligrosas. La humedad o el hielo pueden provocar un cortocircuito u otro mal funcionamiento en el circuito eléctrico. Westinghouse Outdoor Power Equipment, LLC | 37...
Eléctrico Nacional. • Si comienza a sentirse enfermo, mareado o débil mientras usa el generador, muévase al aire fresco INMEDIATAMENTE. Consulte a un médico, ya que puede sufrir una intoxicación por monóxido de carbono. 38 | Westinghouse Outdoor Power Equipment, LLC...
• No almacene gas o un tanque de GLP / propano provocar que la gasolina derramada entre en contacto cerca de hornos, calentadores de agua o cualquier con superficies CALIENTES. otro aparato que produzca calor o tenga encendido automático. Westinghouse Outdoor Power Equipment, LLC | 39...
Para evitar disparos molestos, un GFCI no debe suministrar: fluorescentes u otros tipos de artefactos de iluminación de descarga eléctrica o motores eléctricos instalados permanentemente, como acondicionadores de aire, hornos o refrigeradores. 40 | Westinghouse Outdoor Power Equipment, LLC...
Llame a los servicios de emergencia. Puede tener intoxicación por monóxido de carbono. ETIQUETA DE ACCIÓN 42 | Westinghouse Outdoor Power Equipment, LLC...
11. Disyuntores de CA de 20 amperios: los conecta el interruptor Westinghouse ST (se vende por disyuntores limitan la corriente que se puede separado) al panel de control. suministrar a través de los receptáculos NEMA 5-20R a 20 amperios.
• Perno de brida, M8 • Rueda • Pasador del eje • Lavadora • Pasador de chaveta Si falta alguna pieza, comuníquese con nuestro equipo de servicio en service@wpowereq.com o llame al 1-855-944-3571. Westinghouse Outdoor Power Equipment, LLC | 45...
útil del combustible y ayuda a prevenir la Mantenimiento. formación de depósitos que pueden obstruir el sistema de 3. Reemplace la varilla medidora de aceite y apriete a combustible. Siga las instrucciones de uso del fabricante. mano. 46 | Westinghouse Outdoor Power Equipment, LLC...
AVISO Limpie los residuos del filtro de malla de combustible antes y después de cada repostaje. Quite el filtro de malla de combustible comprimiéndolo ligeramente mientras lo saca del tanque de combustible. Westinghouse Outdoor Power Equipment, LLC | 47...
(incluso cuando no esté en 2. Retire el cable de puente unido y vuelva a instalar la funcionamiento). El generador debe tener al menos 5 pies tuerca. (1,5 m) de espacio libre de todo material combustible. 48 | Westinghouse Outdoor Power Equipment, LLC...
Si su unidad se envió sin un llavero, comuníquese con el servicio al cliente de Westinghouse. El generador se puede iniciar de forma remota desde hasta 99 pies (30 metros) utilizando el llavero de encendido 3.
3. Gire la válvula del tanque de combustible a la posición 4. Empuje el interruptor de la batería a la posición de APAGADO. 4. Empuje el interruptor de la batería a la posición ON. 50 | Westinghouse Outdoor Power Equipment, LLC...
2. Sume los vatios continuos (en funcionamiento) de estos artículos. Esta es la cantidad de energía que debe producir el generador para mantener los elementos en funcionamiento. Consulte la tabla de referencia de potencia en la página siguiente. Westinghouse Outdoor Power Equipment, LLC | 51...
Sierra de mesa (10 “) 2000 2000 herramienta o aparato no exceda la potencia nominal del generador o del receptáculo que se está utilizando. * Las potencias indicadas son aproximadas. Verifique la potencia real. 52 | Westinghouse Outdoor Power Equipment, LLC...
ST transfiere la energía de entrada a la red pública. Visite Peligro de incendio. No apague completamente el www.westinghouseoutdoorpower.com para obtener más generador. Se pueden producir fugas de combustible o información. aceite y se pueden producir daños en el generador. Westinghouse Outdoor Power Equipment, LLC | 53...
útil de la unidad. Los códigos de mantenimiento se mostrarán hasta que se apague la unidad. Consulte la sección Mantenimiento para conocer los procedimientos específicos. 3. Retire los filtros de aire. Utilice aire comprimido para limpiar el filtro de aire grueso. 54 | Westinghouse Outdoor Power Equipment, LLC...
La temperatura ambiente del aire afectará el rendimiento del aceite del motor. Cambie el tipo de aceite de motor Westinghouse Outdoor Power Equipment, LLC | 55...
Cuando utilice el generador en condiciones extremas, AVISO sucias, polvorientas o en un clima extremadamente Utilice siempre una bujía Westinghouse OEM o una caluroso, cambie el aceite con más frecuencia. Cambie el bujía compatible sin resistencia. El uso de bujías de aceite mientras el motor aún está...
Una luz roja en el cargador indica que se está cargando. Una luz verde indica carga completa. Cargue en un lugar seco. 1. Enchufe el cargador en el puerto de carga de la batería en el panel de control. Westinghouse Outdoor Power Equipment, LLC | 57...
El uso de estabilizador de de APAGADO. combustible aumenta significativamente la vida útil de la gasolina. Se recomienda el uso de estabilizador de combustible a tiempo completo. Siga las instrucciones de uso del fabricante. 58 | Westinghouse Outdoor Power Equipment, LLC...
9. Instale la junta, la tapa del balancín y la bujía. en su carrera de compresión y ambas válvulas están cerradas. Guardar el motor en esta posición ayudará a prevenir la corrosión interna. Vuelva a colocar el mango de retroceso con cuidado. Westinghouse Outdoor Power Equipment, LLC | 59...
Separar o reemplazar la bujía. Reinstalar. incorrectamente. Filtro de combustible restringido, falla del sistema de combustible, falla de la bomba Comuníquese con el servicio al cliente de Westinghouse sin cargo de combustible, falla de encendido, válvulas al 1 (855) 944-3571. atascadas, etc.
Page 61
ESPACE DE RANGEMENT ...........85 EMPLACEMENT DU GÉNÉRATEUR ........75 LE JEU DES SOUPAPES ............86 MISE À LA TERREMISE À LA TERRE ........75 DÉPANNAGE FONCTIONNEMENT À HAUTE ALTITUDE ......76 DÉPANNAGE .................87 DÉMARRAGE À DISTANCE ..........76 Westinghouse Outdoor Power Equipment, LLC | 61...
CONSERVEZ CES INSTRUCTIONS ENREGISTREMENT DU PRODUIT Pour une couverture de garantie sans problème, il est important d’enregistrer votre génératrice Westinghouse. Vous pouvez vous inscrire par: • Remplir et envoyer par la poste la carte d’enregistrement du produit incluse dans le carton.
* Teneur en éthanol de 10% ou moins. N’utilisez PAS E15 ou E85. MISES À JOUR Le dernier manuel d’utilisation de votre générateur Westinghouse se trouve sous notre onglet d’assistance. https://westinghouseoutdoorpower.com/pages/ manuals Ou scannez le code QR suivant avec l’appareil photo de votre smartphone pour être dirigé...
/ ou l’environnement, entraîner mauvais fonctionnement de l’équipement. Remarque: Indique une procédure, une pratique ou une condition à suivre pour que le générateur fonctionne de la manière prévue. 64 | Westinghouse Outdoor Power Equipment, LLC...
à la pluie, à la neige, aux projections d’eau ou à l’eau stagnante pendant son utilisation. Protégez le générateur de toutes les conditions météorologiques dangereuses. L’humidité ou la glace peuvent provoquer un court-circuit ou un autre dysfonctionnement dans le circuit électrique. Westinghouse Outdoor Power Equipment, LLC | 65...
Laver toute la peau exposée avec du savon et de l’eau. • Un commutateur de transfert doit être installé par un électricien agréé approuvé par l’autorité compétente. L’installation doit être conforme à toutes les lois et codes électriques applicables. 66 | Westinghouse Outdoor Power Equipment, LLC...
DDFT ne doit pas fournir: des appareils d’éclairage fluorescents ou d’autres types d’appareils d’éclairage à décharge électrique ou des moteurs électriques installés en permanence, comme des climatiseurs, des fours ou des réfrigérateurs. Westinghouse Outdoor Power Equipment, LLC | 67...
étourdi, faible ou que les détecteurs de monoxyde de carbone dans votre maison indiquent une alarme, mettez-vous immédiatement à l’air frais. Appelez les services d’urgence. Vous pouvez avoir une intoxication au monoxyde de carbone. ÉTIQUETTE D’ACTION Westinghouse Outdoor Power Equipment, LLC | 69...
à vie Bouton de mode Réinitialise à zéro lors de l'arrêt Hertz Rappel de maintenance a ché si nécessaire. 70 | Westinghouse Outdoor Power Equipment, LLC...
• Roue • Axe axe • Machine à laver • goupille S’il manque des pièces, contactez notre équipe de service à service@wpowereq.com ou appelez le 1-855- 944-3571. 72 | Westinghouse Outdoor Power Equipment, LLC...
éviter de trop remplir le moteur. • NE PAS créer d’étincelle ou de flamme pendant le Voir Contrôle du niveau d’huile moteur dans la ravitaillement. section Entretien. 3. Remplacez la jauge d’huile et serrez à la main. Westinghouse Outdoor Power Equipment, LLC | 73...
AVIS El combustible puede dañar la pintura y el plástico. Tenga cuidado al llenar el tanque de combustible. Los daños causados por el combustible derramado no están cubiertos por la garantía. 74 | Westinghouse Outdoor Power Equipment, LLC...
National Electric Code n’exige pas que l’unité soit mise à la terre. Cependant, d’autres méthodes d’utilisation du générateur peuvent nécessiter une mise à la terre pour réduire le risque de choc ou d’électrocution. Westinghouse Outdoor Power Equipment, LLC | 75...
3. Retirez l’écrou fixant le fil de terre neutre et fixez le fil de de commande. Si votre appareil a été expédié sans porte- liaison relié. Réinstaller l’écrou. clés, contactez le service clientèle de Westinghouse. Fil de terre neutre Le générateur peut être démarré à distance jusqu’à 99 pieds (30 mètres) à...
1. Éteignez et débranchez toutes les charges électriques connectées. • Le moteur est rempli d’huile. IMPORTANT: Ne jamais démarrer ou arrêter le • Toutes les charges sont déconnectées. générateur avec des appareils électriques connectés. Westinghouse Outdoor Power Equipment, LLC | 77...
* Les puissances indiquées sont approximatives. Vérifiez la puissance dépassement de la capacité en watts / ampérage du réelle. générateur peut endommager le générateur et / ou les appareils électriques qui y sont connectés. 78 | Westinghouse Outdoor Power Equipment, LLC...
2000 de l’appareil ne dépasse pas la puissance nominale du * Les puissances indiquées sont approximatives. Vérifiez la générateur ou de la prise utilisée. puissance réelle. *Wattages listed are approximate. Verify actual wattage. Westinghouse Outdoor Power Equipment, LLC | 79...
Risque d’incendie. Ne mettez pas le générateur à secteur. Visitez www.westinghouseoutdoorpower.com l’envers et ne le placez pas sur le côté. Le carburant ou pour plus d’informations. l’huile peuvent fuir et endommager le générateur. 80 | Westinghouse Outdoor Power Equipment, LLC...
Les codes de maintenance seront affichés jusqu’à ce que l’appareil soit éteint. Reportez-vous à la section Maintenance pour les procédures spécifiques. 3. Retirez les filtres à air. Utilisez de l’air comprimé pour nettoyer le filtre à air grossier. Westinghouse Outdoor Power Equipment, LLC | 81...
6. Remplacez la jauge d’huile et serrez à la main. chaud, changez l’huile plus fréquemment. La température de l’air ambiant affectera les performances de l’huile moteur. Changer le type d’huile moteur utilisé en fonction des conditions météorologiques. 82 | Westinghouse Outdoor Power Equipment, LLC...
état. 7. Installez soigneusement la bougie à la main, puis serrez de 3/8 à 1/2 tour supplémentaire avec la clé à bougie. 8. Fixez le soufflet de bougie. Westinghouse Outdoor Power Equipment, LLC | 83...
3. Débranchez les fils du câble à déconnexion rapide de 4. Lavez la coupelle à sédiments, le joint torique et le tamis la batterie. dans un solvant ininflammable. Sécher soigneusement. 84 | Westinghouse Outdoor Power Equipment, LLC...
Serrez la vis de vidange du bol • Laisser le générateur refroidir au moins 30 minutes du flotteur. avant de le ranger. • Replacez tous les couvercles de protection sur le panneau de commande du générateur. Westinghouse Outdoor Power Equipment, LLC | 85...
Maintenez le pivot du culbuteur et resserrez l’écrou de réglage du pivot au couple spécifié. Couple: 106 pouce-livre (12 N•m) 8. Exécutez cette procédure pour l’autre vanne. 9. Installez le joint, le couvercle du culbuteur et la bougie d’allumage. 86 | Westinghouse Outdoor Power Equipment, LLC...
Bougie d'allumage défectueuse, encrassée ou mal espacée. Écartez ou remplacez la bougie. Réinstaller. Filtre à carburant obstrué, dysfonctionnement du système d'alimentation en carburant, défaillance de la pompe à Contactez le service à la clientèle de Westinghouse sans frais au carburant, dysfonctionnement d'allumage, vannes bloquées, 1 (855) 944-3571.
