- Page 1 FRANÇAIS Manuel d’utilisation Copyright HT ITALIA 2019 Version FR 3.01 - 10/07/2019...
-
Page 2: Table Des Matières
HT211 TABLE DES MATIERES PRECAUTIONS ET MESURES DE SECURITE ............2 1.1. Instructions préliminaires ....................2 1.2. Pendant l’utilisation ......................3 1.3. Après l’utilisation ....................... 3 1.4. Définition de Catégorie de mesure (surtension) ..............3 DESCRIPTION GENERALE ..................4 ... -
Page 3: Precautions Et Mesures De Securite
HT211 1. PRECAUTIONS ET MESURES DE SECURITE Cet instrument a été conçu conformément aux directives IEC/EN61010-1, relatives aux instruments de mesure électroniques. Pour votre propre sécurité et afin d’éviter tout endommagement de l’instrument, veuillez suivre avec précaution les instructions décrites dans ce manuel et lire attentivement toutes les remarques précédées du symbole Avant et pendant l’exécution des mesures, veuillez respecter scrupuleusement ces indications:... -
Page 4: Pendant L'utilisation
HT211 1.2. PENDANT L’UTILISATION Veuillez lire attentivement les recommandations et instructions suivantes : ATTENTION Le non-respect des avertissements et/ou instructions pourrait endommager l’instrument et/ou ses composants et mettre en danger l’utilisateur. Avant d’activer le sélecteur, déconnecter les embouts de mesure du circuit sous test. ... -
Page 5: Description Generale
HT211 2. DESCRIPTION GENERALE L'instrument exécute les mesures suivantes : Tension CC Tension CA TRMS Courant CC Courant CA TRMS Résistance et test de continuité Capacité Fréquence Duty Cycle Test des diodes ... -
Page 6: Nomenclature

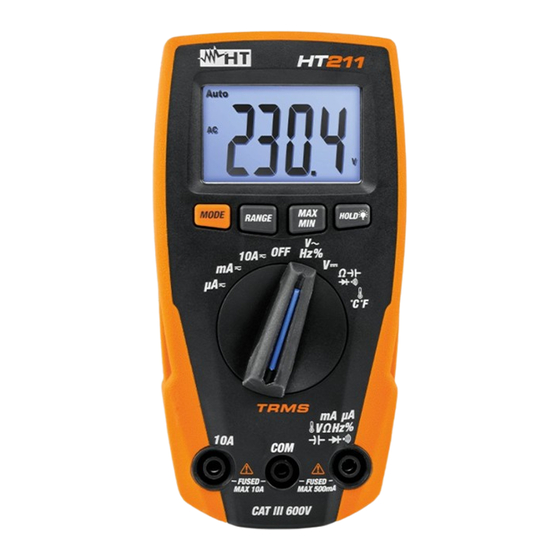

HT211 4. NOMENCLATURE 4.1. DESCRIPTION DE L’INSTRUMENT LEGENDE: 1. Afficheur LCD 2. Touche MODE 3. Touche HOLD 4. Touche RANGE 5. Touche MAX MIN 6. Sélecteur des fonctions 7. Entrée 10A 8. Entrée mAµAVHz% 9. Entrée COM Fig. 1 : Description de l’instrument FR - 5... -
Page 7: Description Des Touches De Fonction
HT211 4.2. DESCRIPTION DES TOUCHES DE FONCTION 4.2.1. Touche HOLD La pression de la touche HOLD active le verrouillage de la valeur de la grandeur affichée à l'écran. Après avoir appuyé sur cette touche, le message «HOLD» s'affiche à l'écran. Appuyer à... -
Page 8: Mode D'utilisation
HT211 5. MODE D'UTILISATION 5.1. MESURE DE TENSION CC ATTENTION La tension d’entrée maximale CC est de 600V. Ne pas mesurer de tensions excédant les limites indiquées dans ce manuel. Le dépassement des limites de tension pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument. -
Page 9: Mesure De Tension Ca
HT211 5.2. MESURE DE TENSION CA ATTENTION La tension d’entrée maximale CC est de 600V. Ne pas mesurer de tensions excédant les limites indiquées dans ce manuel. Le dépassement des limites de tension pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument. -
Page 10: Mesure De Fréquence Et Duty Cycle
HT211 5.3. MESURE DE FREQUENCE ET DUTY CYCLE ATTENTION La tension d’entrée maximale CA est de 600V. Ne pas mesurer de tensions excédant les limites indiquées dans ce manuel. Le dépassement des limites de tension pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument. -
Page 11: Mesure De Résistance
HT211 5.4. MESURE DE RESISTANCE ATTENTION Avant d'effectuer toute mesure de résistance, vérifier que l’alimentation du circuit sous test est coupée et que tous les condensateurs, si présents, sont déchargés. Fig. 5 : Utilisation de l'instrument pour mesure de Résistance 1. -
Page 12: Test Des Diodes Et Test De Continuité
HT211 5.5. TEST DES DIODES ET TEST DE CONTINUITE ATTENTION Avant d'effectuer toute mesure de résistance, vérifier que l’alimentation du circuit sous test est coupée et que tous les condensateurs, si présents, sont déchargés. Fig. 6 : Utilisation de l'instrument pour le Test des Diodes et Test de Continuité 1. -
Page 13: Mesure De Capacité
HT211 5.6. MESURE DE CAPACITÉ ATTENZIONE Avant d'effectuer des mesures de capacité sur circuits ou condensateurs, couper l'alimentation au circuit sous test et laisser décharger toutes les capacités s'y trouvant. Dans la connexion entre le multimètre et la capacité sous test, respecter la polarité correcte (si demandé) Fig. -
Page 14: Mesure De Température Avec Sonde K
HT211 5.7. MESURE DE TEMPERATURE AVEC SONDE K ATTENTION Avant d'effectuer toute mesure de température, vérifier que l’alimentation du circuit sous test est coupée et que tous les condensateurs, si présents, sont déchargés. Fig. 8: Utilisation de l'instrument pour la mesure de Temperature 1. -
Page 15: Mesure De Courant Cc
HT211 5.8. MESURE DE COURANT CC ATTENTION Le courant d’entrée maximum CC est de 10A (entrée 10A) ou bien 400mA (entrée mAµAVHz% ). Ne pas mesurer de courants excédant les limites indiquées dans ce manuel. Le dépassement des limites de courant pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument. -
Page 16: Mesure De Courant Ca
HT211 5.9. MESURE DE COURANT CA ATTENTION Le courant d’entrée maximum CA est de 10A (entrée 10A) ou bien 400mA (entrée mAµAVHz% ). Ne pas mesurer de courants excédant les limites indiquées dans ce manuel. Le dépassement des limites de courant pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument. -
Page 17: Entretien
HT211 6. ENTRETIEN 6.1. GÉNÉRALITÉ Pendant l'utilisation et le stockage, suivez les recommandations énumérées dans ce manuel pour éviter d'éventuels dommages ou dangers lors de l'utilisation. Ne pas utiliser l’instrument dans des endroits ayant un taux d’humidité et/ou de température élevé. Ne pas exposer l’instrument en plein soleil. -
Page 18: Specifications Techniques
HT211 7. SPECIFICATIONS TECHNIQUES 7.1. CARACTERISTIQUES TECHNIQUES Incertitude est indiquée [%lecture + (nombre de digits* résolution)] à 23°C±5°C, <80%RH Tension CC (Autorange) Protection contre Echelle Résolution Incertitude Impédance d’entrée surtensions (2.0%lecture+8dgt) 400.0mV 0.1mV 4.000V 0.001V (2.0%lecture+3dgt) 40.00V 0.01V 10M 600VDC/ACrms 400.0V 0.1V (1.2%lecture+3dgt) - Page 19 HT211 Test des diodes Fonction Tension maxi à circuit ouvert Protection contre surtensions 3VDC 250VDC/ACrms Fréquence (Autorange) Protection contre Echelle Résolution Incertitude Sensibilité surtensions 9.999Hz 0.001Hz 99.99Hz 0.01Hz (1.0%lecture + 5dgt) >5Vrms 250VDC/ACrms 999.9Hz 0.1Hz 9.999kHz 0.001kHz Duty cycle (Autorange) Protection contre Echelle Résolution...
-
Page 20: Normes De Référence
HT211 7.1.1. Normes de référence Sécurité : IEC/EN61010-1 EMC : IEC/EN61326-1 Isolement : double isolement Degré de pollution : Catégorie de surtension : CAT III 600V 7.1.2. Caractéristiques générales Caractéristiques mécaniques Dimensions (L x La x H): 145 x 70 x 60mm Poids (avec pile) : 245g Protection mécanique :... -
Page 21: Assistance
HT211 8. ASSISTANCE 8.1. CONDITIONS DE GARANTIE Cet instrument est garanti contre tout défaut de matériel ou de fabrication, conformément aux conditions générales de vente. Pendant la période de garantie, toutes les pièces défectueuses peuvent être remplacées, mais le fabricant se réserve le droit de réparer ou de remplacer le produit.
