Elektrische Verschlussklappe
Zuluftregulierung
24 V (EVK/ZLR)
C
Ader weiss
Fil blanc
Filo bianco
Ader schwarz
Fil noir
Filo nero
Ader rot
Fil rouge
Filo rosso

Mauerkasten BMK/BZLR

C
Ader 2 schwarz
Fil 2 noir
Filo 2 nero
Ader 1 schwarz
Fil 1 noir
Filo 1 nero

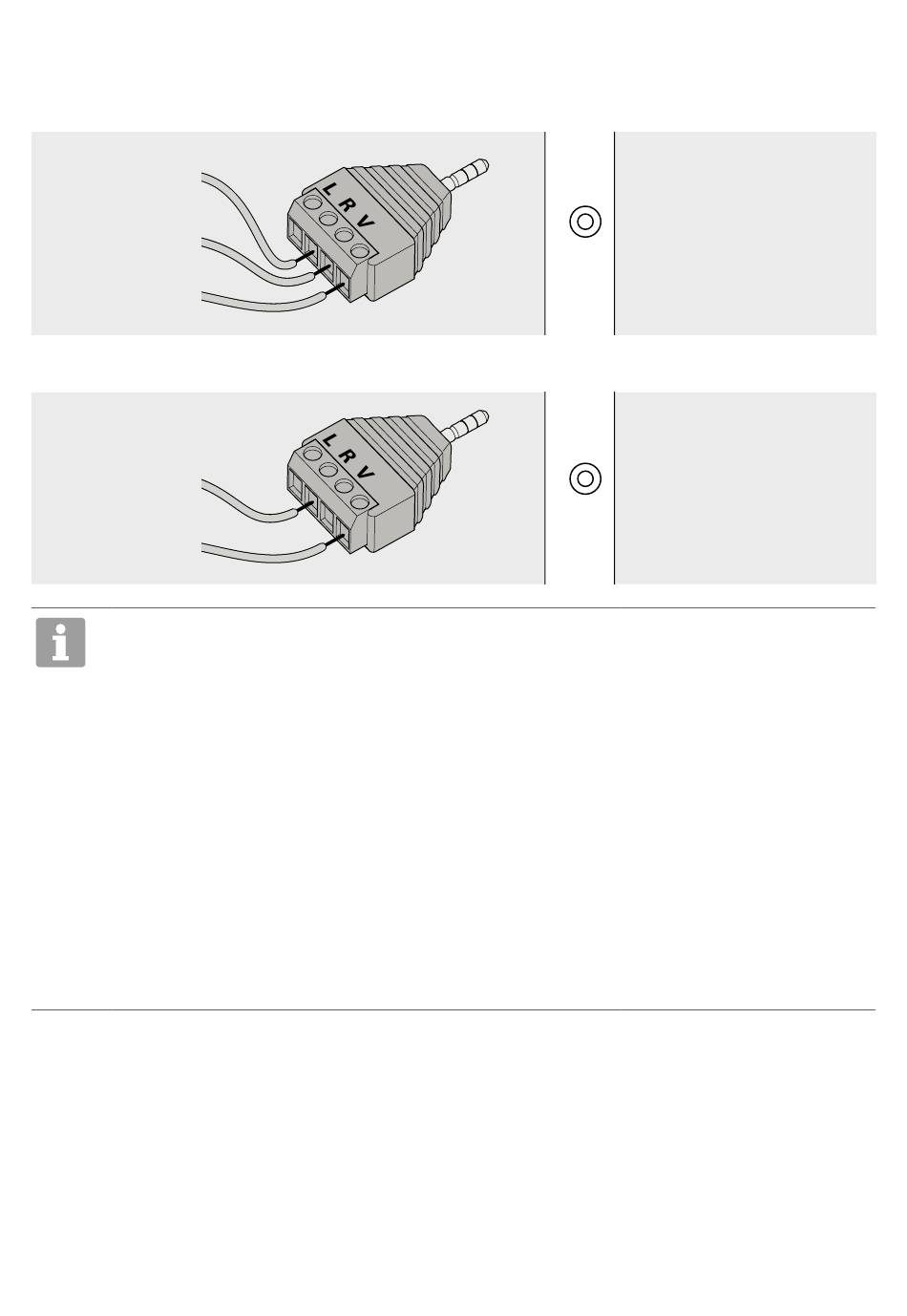

Die Anschlusssymbole auf dem
ƒ
Stecker dienen nur zur Orien-
tierung für den Kabelanschluss
und haben keine elektrische
Bedeutung.
ƒ Der Abluft-Mauerkasten (EVK/
BMK) und die Zuluftlösungen
(ZLR/BZLR) können direkt bei
der Schnittstelle an der Dunst-
abzugshaube auf einen Stecker
angeschlossen werden. Die
Verdrahtung aller Kabel mit Hilfe
einer zugentlasteten Lüster-
klemme (bauseits) und den hier
aufgeführten Anschlussposi-
tionen vornehmen. Danach die
Lüsterklemme mit einem Kabel
an den mitgelieferten Klinken-
stecker anschliessen.
78
Clapet de fermeture
électrique
Régulateur d'entrée d'air
24 V (EVK/ZLR)
Caisson mural BMK/BZLR
Les symboles de raccordement
ƒ
sur la fiche servent uniquement
d'orientation pour le raccorde-
ment du câble et n'ont pas de
signification électrique.
ƒ Le boîtier mural d'évacuation
d'air (EVK/BMK) et les solutions
de ventilation (ZLR/BZLR) peuvent
être raccordées directement sur
une prise au niveau de l'interface
de la hotte. Effectuer le câblage
de tous les câbles au moyen
d'un serre-fils exempt de traction
(côté client) et avec les positions
de raccordement mentionnées
ici. Raccordement ensuite le
serre-fils avec un câble sur la
prise jack fournie.
Sportello di chiusura elettrico
Regolazione dell'aria in
entrata
24 V (EVK/ZLR)
3.5 mm
Cassetta a muro BMK/BZLR
3.5 mm
I simboli di collegamento ripor-
ƒ
tati sulla spina servono solo da
orientamento per il collegamento
dei cavi e non hanno rilevanza
dal punto di vista elettrico.
ƒ La cassetta a muro per lo scarico
(EVK/BMK) e le soluzioni di
afflusso (ZLR/BZLR) possono
essere collegate a una spina
direttamente all'interfaccia
sulla cappa aspirante. Eseguire
il cablaggio di tutti i cavi utiliz-
zando scatola di raccordo
scaricata della tensione (in loco)
secondo le posizioni di colle-
gamento qui elencate. Quindi
collegare con un cavo la scatola
di raccordo al connettore jack
fornito in dotazione.
