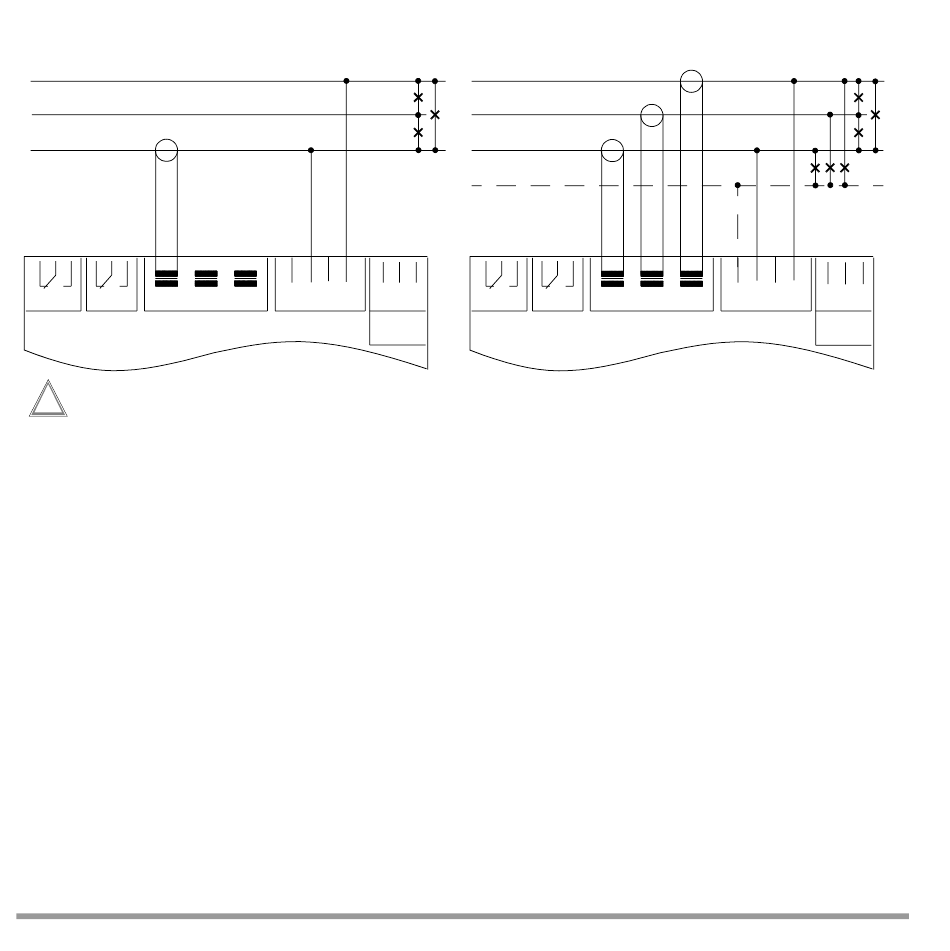

Branchement avec 1 convertisseur de courant dans
des réseaux à 3 fils (charge identique) (3L13)
L3
L2
L1 k l
1 3
RELAY 1 RELAY 2
I1
!
Avec ce type de branchement, la pré-
cision indiquée pour la mesure de puissance,
d'énergie et de facteur de puissance n'est res-
pectée qu'avec une tension à très faible distor-
sion. La fonction "Puissance réactive de com-
pensation" n'est pas accessible.
Entrées tension
Les entrées de mesure des tensions sont équipées avec des impédances de protection (également le
conducteur N). Sans convertisseurs externes, il est possible d'effectuer directement des mesures dans
les réseaux triphasés jusqu'à une tension composée de 500 V.
Tension d'alimentation
La tension d'alimentation (Power supply) doit correspondre à l'indication de la plaque signalétique.
Veillez à ce que la prise d'alimentation convienne !
Entrée synchrone
L'entrée synchrone sert à spécifier l'intervalle lors de la détermination de la consommation périodique.
Depuis l'extérieur, cette entrée doit déclencher un contact hors potentiel. L'intervalle peut toutefois
également être spécifié en interne par le logiciel. On peut aussi passer alternativement du tarif réduit au
tarif normal et réciproquement avec l'entrée synchrone. (Voir chap. 4.7 page 32).
6
2 8
I2 I3 N L1 L2 L3 Power
supply
Branchement avec 3 convertisseurs de courant dans
des réseaux à 4 fils (Open Y) (4L13)
L3
L2 k
L1
k l
N
1 3 4 6 7 9
RELAY 1 RELAY 2 I1 I2
k l
l
11 2 8
I3 N L1 L2 L3 Power
supply
