Section 7/Abschnitt 7

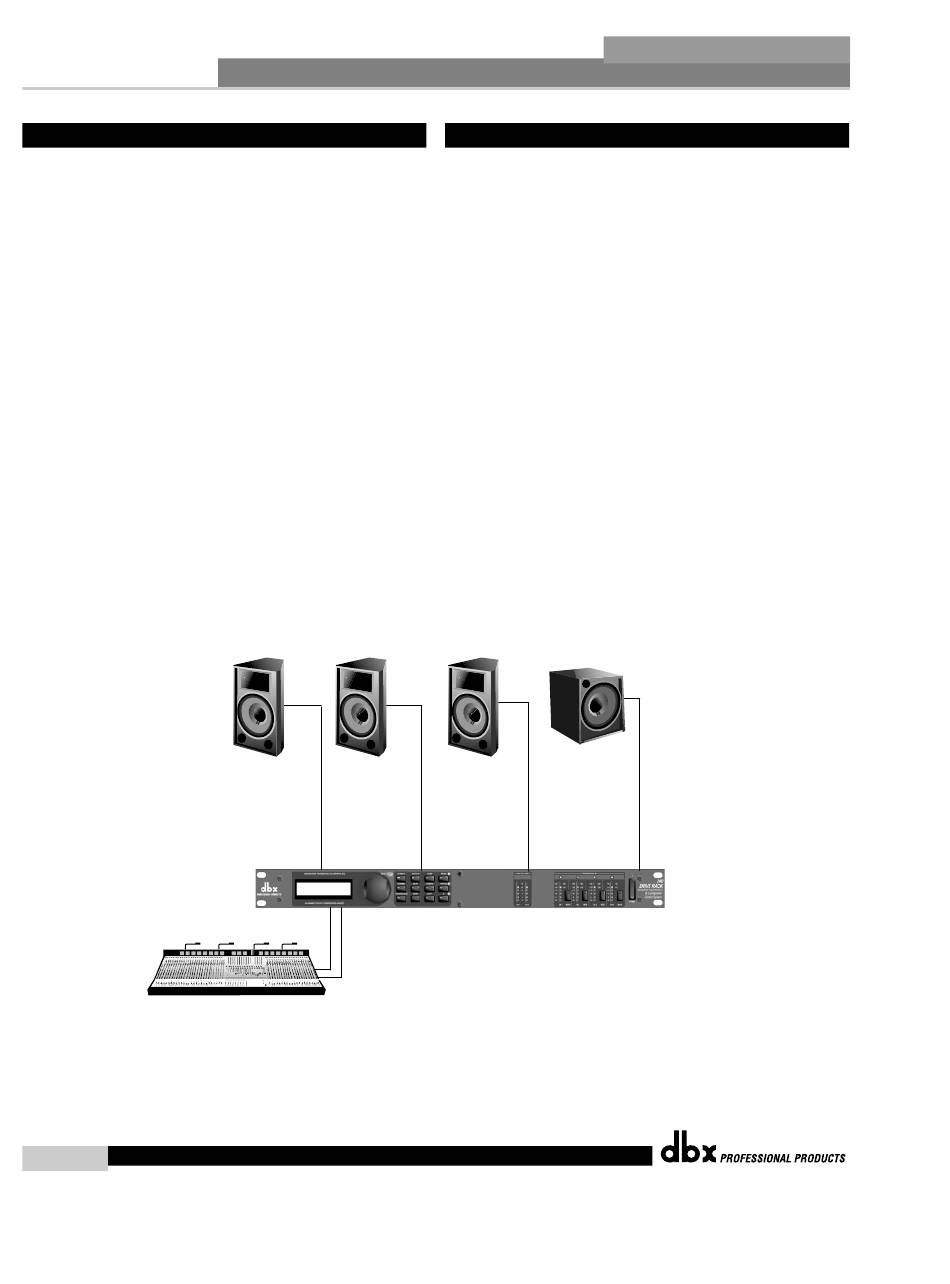

7.3 Enceintes G-C-D avec Subwoofer
Configuration matérielle
Note
Vérifiez que toutes les sorties des processeurs DriveRack™
sont coupées avant de mettre sous tension les différents
appareils situés en amont ou en aval du DriveRack™.
Reliez les sorties de la console aux entrées du DriveRack™.
1.
2.
Reliez les sorties du DriveRack™ à l'amplificateur sélectionné.
3.
Vérifiez que toutes les sorties sont coupées, puis mettez la console
de mixage et les amplificateurs sous tension.
Programmation de l'appareil
En mode programme, sélectionnez le programme d'usine 23 (Mono
1.
GCD avec Subwoofer) comme modèle.
2.
Ensuite, appuyez sur la touche PROGRAM/CONFIG pour charger le
programme.
Consultez les sections 3 et 4 (configuration et détails des paramètres)
3.
pour plus d'informations sur la configuration et l'édition des points
de coupure du filtre actif.
Note :
Cette configuration peut aisément être éditée pour fonctionner
dans une application GCD avec Surround arrière en
remplaçant le filtre passe-bas du Subwoofer par un filtre
passe-bande large bande et en réglant la fréquence de
coupure grave des sorties gauche et droite.
44
DriveRack™ Mode d'emploi/Bedienungshandbuch
Applications/Anwendungsleitfaden
DriveRack
7.3 L-C-R + Sub
Hardware
Anmerkung
Stellen Sie sicher, dass alle Ausgänge am DriveRack™
stummgeschaltet sind, bevor Sie Geräte im Signalweg
(vor und hinter dem DriveRack™) einschalten.
Verbinden Sie die Ausgänge des Mischers mit den Eingängen des
1.
DriveRack™.
2.
Verbinden Sie die Ausgänge des DriveRack™ mit dem gewählten
Lautsprecherverstärker.
Stellen Sie sicher, dass alle Ausgänge stummgeschaltet sind, und
3.
schalten Sie Mischer und Verstärker ein.
Software
1.
Wählen Sie im Program-Modus das Werksprogramm #23 (Mono LCR
w/Sub) als Schablone.
Nachdem Sie das Programm gewählt haben, laden Sie es mit einem
2.
Druck auf die PROGRAM/CONFIG-Taste.
3.
Wegen näherer Einzelheiten über das Einrichten und Editieren von
Crossover-Punkten siehe Abschnitte 3 und 4 (Konfiguration und
Parameter-Details).
Anmerkung:
Diese Konfiguration lässt sich problemlos in eine LCR +
rückseitige Surround-Beschallung umwandeln, indem Sie
das Sub-Tiefpass-Filter in ein breitbandiges Bandpass-
Filter ändern und die Bass-Bedämpfung (Low Rolloff) der
linken und rechten Ausgänge anpassen.
™
®
