Module d'affichage

Affichage LCD
Rapport
Minuteurs de vie
en pot
Touches
programmables
Touches de
navigation
Touche de mise en veille

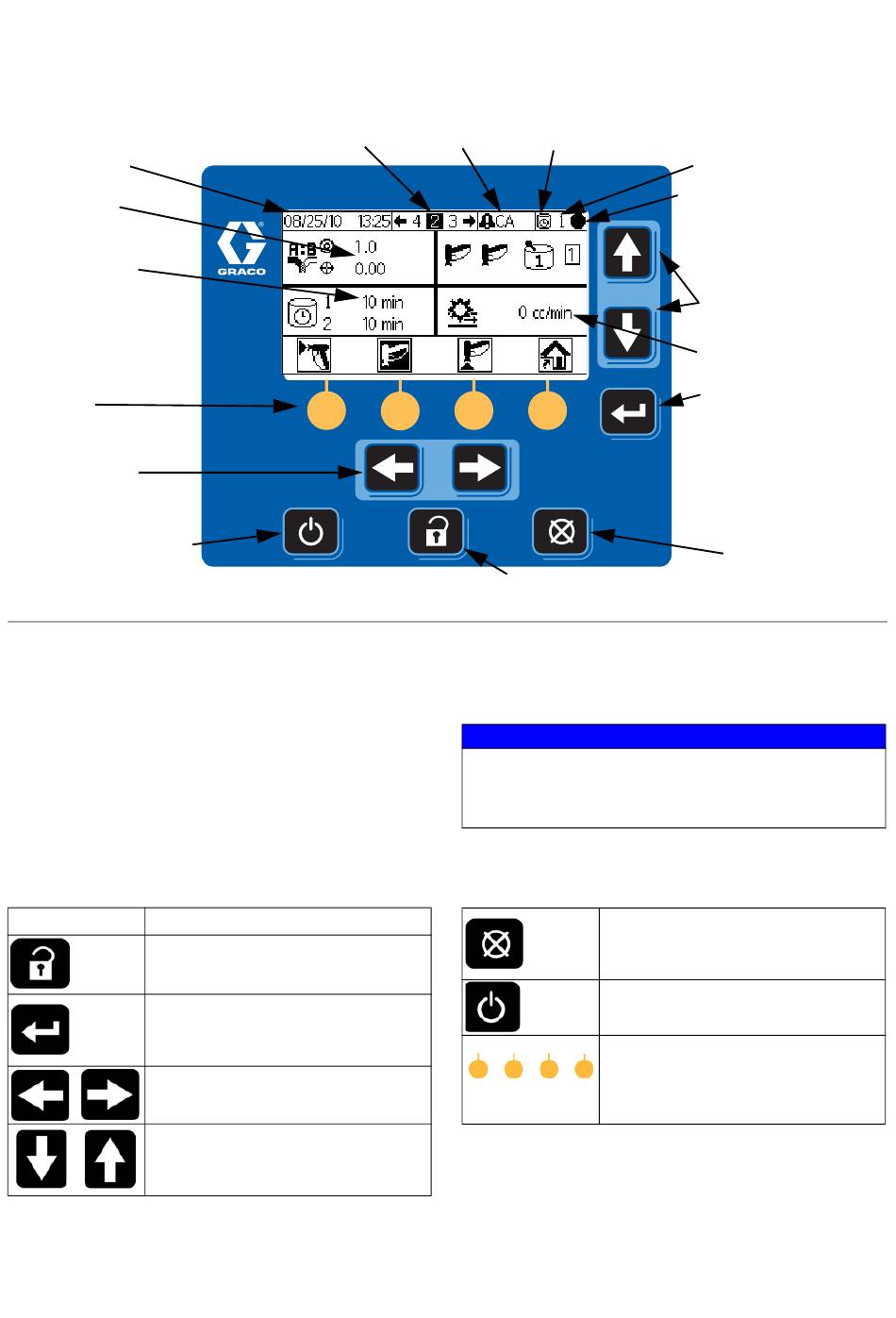

F . 13. Module d'affichage
IG

Affichage

Fournit des informations écrites et graphiques
concernant les opérations de configuration et de
pulvérisation. Le rétro-éclairage de l'écran est configuré
par défaut pour rester actif. Vous pouvez déterminer le
nombre de minutes durant lequel l'écran peut rester
inactif avant que le rétro-éclairage s'estompe.
Référez-vous à la section Configuration 3 (écran 20),
page 43. Appuyez sur n'importe quelle touche pour
rétablir le rétro-éclairage normal.
REMARQUE : Le module d'affichage et son support
peuvent être retirés depuis le couvercle du boîtier
électrique et remontés par la suite.
Touche Fonction
Configuration : Permet d'accéder au
mode Configuration ou d'en sortir.
Entrer : Permet de sélectionner le
champ à modifier, de faire une
sélection ou de sauvegarder une
sélection ou une valeur.
Flèches Gauche/Droite : Permettent
de naviguer d'un écran à l'autre.
Flèches Haut/Bas : Permettent de
parcourir les champs d'un écran, les
éléments d'un menu déroulant ou les
chiffres d'un champ modifiable.
3A1670C
Numéro d'écran
Touche de configuration
Code d'erreur
État de vie en pot
Ces touches sont utilisées pour entrer des données
numériques, accéder aux écrans de configuration,
naviguer au sein d'un écran, faire défiler les écrans
et sélectionner des valeurs de configuration.
Pour éviter d'endommager les boutons des touches
programmables, n'appuyez pas dessus avec des
objets tranchants tels que des stylos, des cartes
plastiques ou vos ongles.
Module d'affichage
Recette active
Mode Fonctionnement,
voir F . 14 pour
IG
connaître les touches
Touches de
navigation
Débit
Touche Entrer
Touche de
restauration
après erreur
ti16319a
REMARQUE
Correction erreur : Permet d'arrêter
une alarme et de corriger l'erreur
identifiée. Permet également
d'effacer une zone de saisie.
Veille : Interrompt le fonctionnement
de l'unité et la met en veille.
Touches programmables :
Permettent de sélectionner l'écran
ou l'opération spécifique indiqué
sur le module d'affichage juste
au-dessus de chaque touche.
