Type d'alimentation du
logement

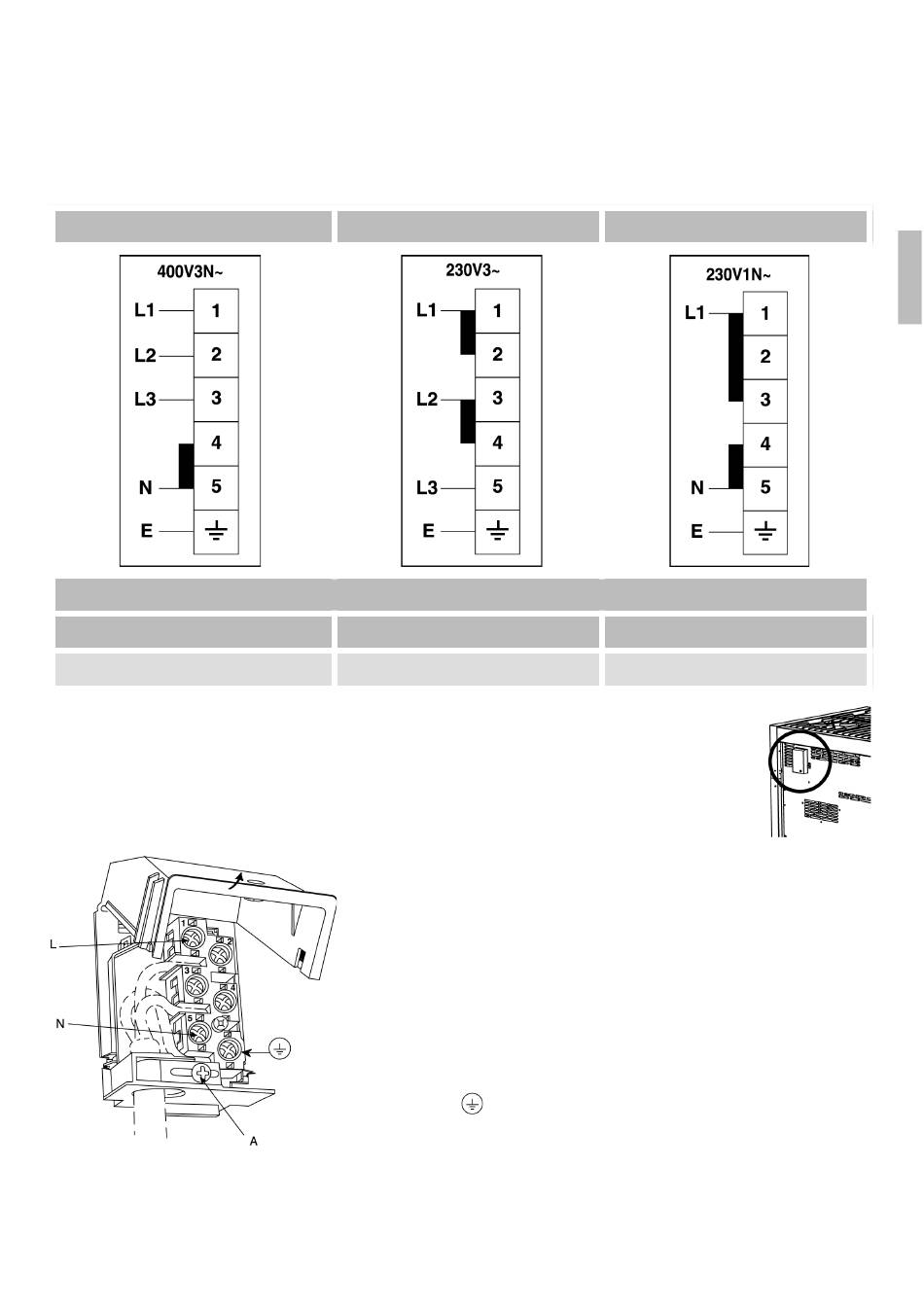

SCHÉMA A
MODÈLE
CUISINIÈRE 6 BRÛLEURS (1 FOUR)
Remplacement du câble
d'alimentation
Le type d'alimentation du logement affecte aussi
les connexions dans le bornier, il suffit de repiquer
les extrémités des fils selon les schémas suivants.
SCHÉMA B
RACCORDEMENT AU BORNIER
PUISSANCE EN KW
2,9
Pour remplacer le câble d'alimentation,
il est nécessaire d'accéder au bornier.
Celui-ci se situe à l'arrière de l'appa-
reil, dans le coin supérieur gauche
(voir schéma ci-contre).
Procédez comme suit pour remplacer le câble :
• Débranchez le câble du secteur.
• Ouvrez le bornier.
• Dévissez la vis A qui maintient le câble.
• Dévissez les contacts à vis de chaque fil et
remplacez le câble par un autre de même lon-
gueur et correspondant à votre installation (voir
le tableau de la partie relative aux "Sections
des fils du câble d'alimentation").
• Le fil de terre (jaune et vert) doit être relié à la
borne
et doit être environ 20 mm plus long
que les autres fils.
• Le fil de neutre (bleu) doit être relié à la borne N.
• Le fil de phase doit être relié à la borne L.
SCHÉMA C
ALIMENTATION
SCHÉMA C
15
