ü Pour déclencher un processus d'apprentissage, le point de commutation souhaité doit d'abord être
sélectionné. Cela s'effectue par le biais d'IO-Link via ISDU 58 ou dans l'option « tCX » du menu de
base.
4 L'apprentissage est lancé immédiatement par pression sur la touche
commande système correspondante doit d'abord être écrite via ISDU 2 par le biais d'IO-Link.
ð Lors de l'apprentissage, le seuil d'activation SPx ou FHx est défini de telle manière qu'il se trouve
20 % en dessous de la valeur mesurée actuelle. Pour les valeurs de vide, le seuil de retour est placé
50 mbar en dessous du seuil d'activation. Pour le mode fenêtre, l'hystérèse correspondante est ré-
glée sur 10 mbar pour les valeurs de vide.
ð Une fois le processus d'apprentissage terminé, les nouvelles valeurs réglées défilent automatique-
ment à l'écran.
8.5 Réglages avancés des points de commutation
8.5.1 Délais d'activation et désactivation
Pour chaque point de commutation et chaque valeur limite correspondante, il est possible de régler un
délai, à l'exception du mode de pilotage contrôlé, ce paramètre ne peut être défini ici que pour le point
de commutation SP1. En mode de pilotage contrôlé, les paramètres dSx et drx ne sont pas non plus affi-
chés à l'écran.
Le délai d'activation et de désactivation permet d'ignorer de brèves fluctuations du signal de mesure. Le
délai d'activation dSx concerne alors respectivement le cas où la valeur mesurée augmente (par rapport à
la valeur absolue). Le délai de retour drx se rapporte donc à la valeur mesurée décroissante en amplitude.

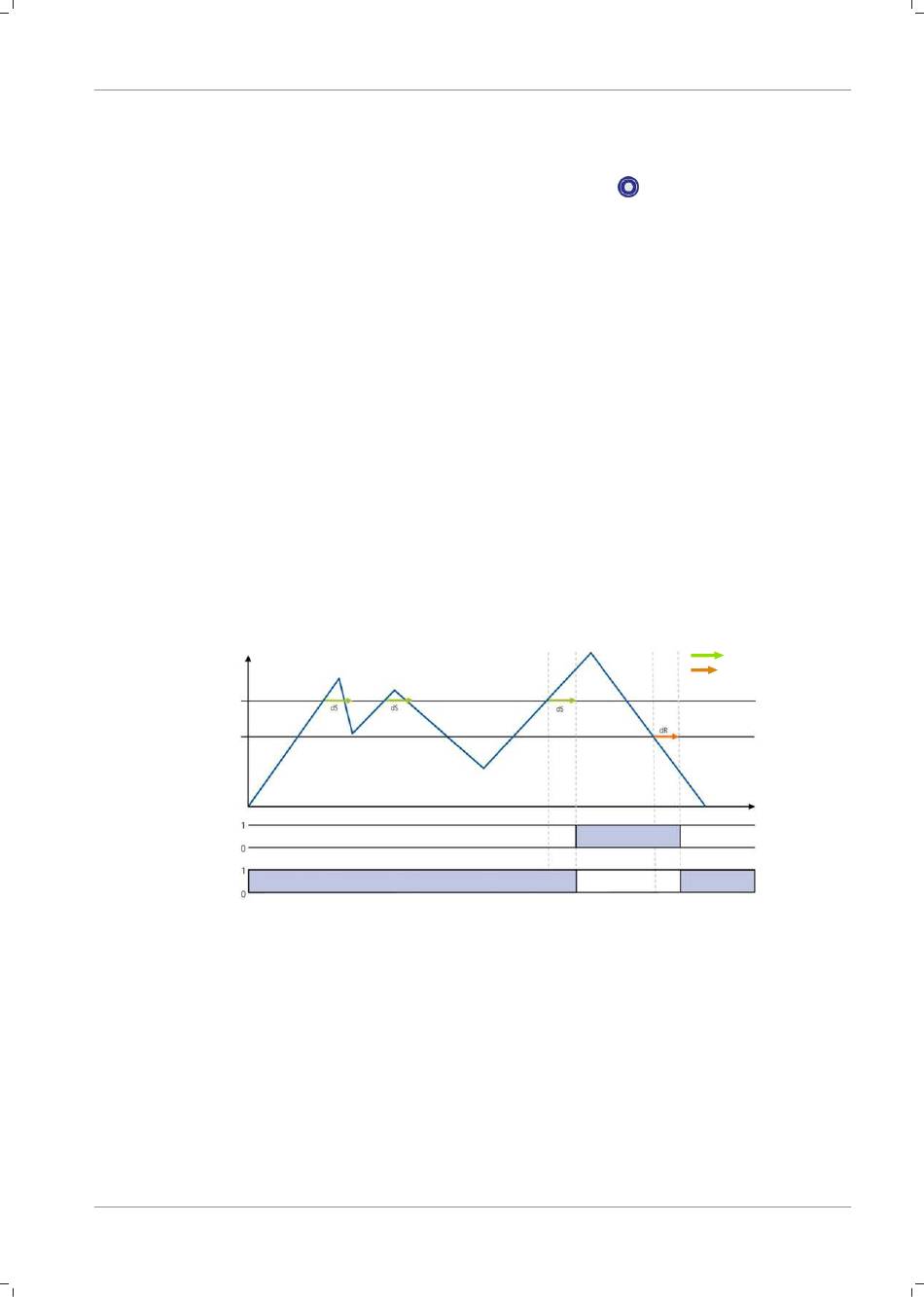

Le graphique suivant montre comment régler la durée des délais à l'aide du mode deux points :
Pression p
[mbar]
Point de commutation SP
Point de retour rP
Sortie NO
Sortie NC
8.5.2 Fonction transistor
La caractéristique électrique des sorties de commutation peut être réglée à volonté sur commutation PNP
(commutation positive ou aussi commutation à 24 V) ou commutation NPN (commutation à zéro ou com-
mutation GND). Ce réglage s'effectue toujours pour les deux sorties de commutation et n'a pas d'impact
sur le fonctionnement en mode IO-Link.
Le réglage de la fonction transistor a lieu dans le menu EF au paramètre P-n. .
FR · 30.30.01.01602 · 01 · 10/18
Fonctions du pressostat et vacuostat
dans le menu tandis que la
Légende :
Délai d'activation (ds)
Délai de retour (dr)
Temps t
35 / 60
