REMARQUE
Alimentation électrique inadaptée
Destruction du système électronique intégré
4 Utiliser le produit à l'aide d'un bloc d'alimentation avec très basse tension de protec-
tion (PELV).
4 Assurer une séparation électrique fiable de la tension d'alimentation conformément à
EN60204.
4 Ne pas brancher ni débrancher les connecteurs en les soumettant à une contrainte de
traction et/ou lorsqu'ils sont sous tension électrique.
REMARQUE
Charge électrique trop élevée
Destruction du pressostat et vacuostat, aucune protection contre les surcharges n'étant inté-
grée !
4 Éviter les courants de charge permanents > 0,1 A.
La connexion électrique du pressostat et vacuostat est assurée par un connecteur M12 à 5 broches qui ali-
mente le pressostat et vacuostat en tension et qui contient les deux signaux de sortie.
La longueur maximale des câbles d'alimentation électrique et des câbles des entrées et de la sortie de si-
gnal est de :
•
30 m en mode SIO et
•
20 m en mode IO-Link.

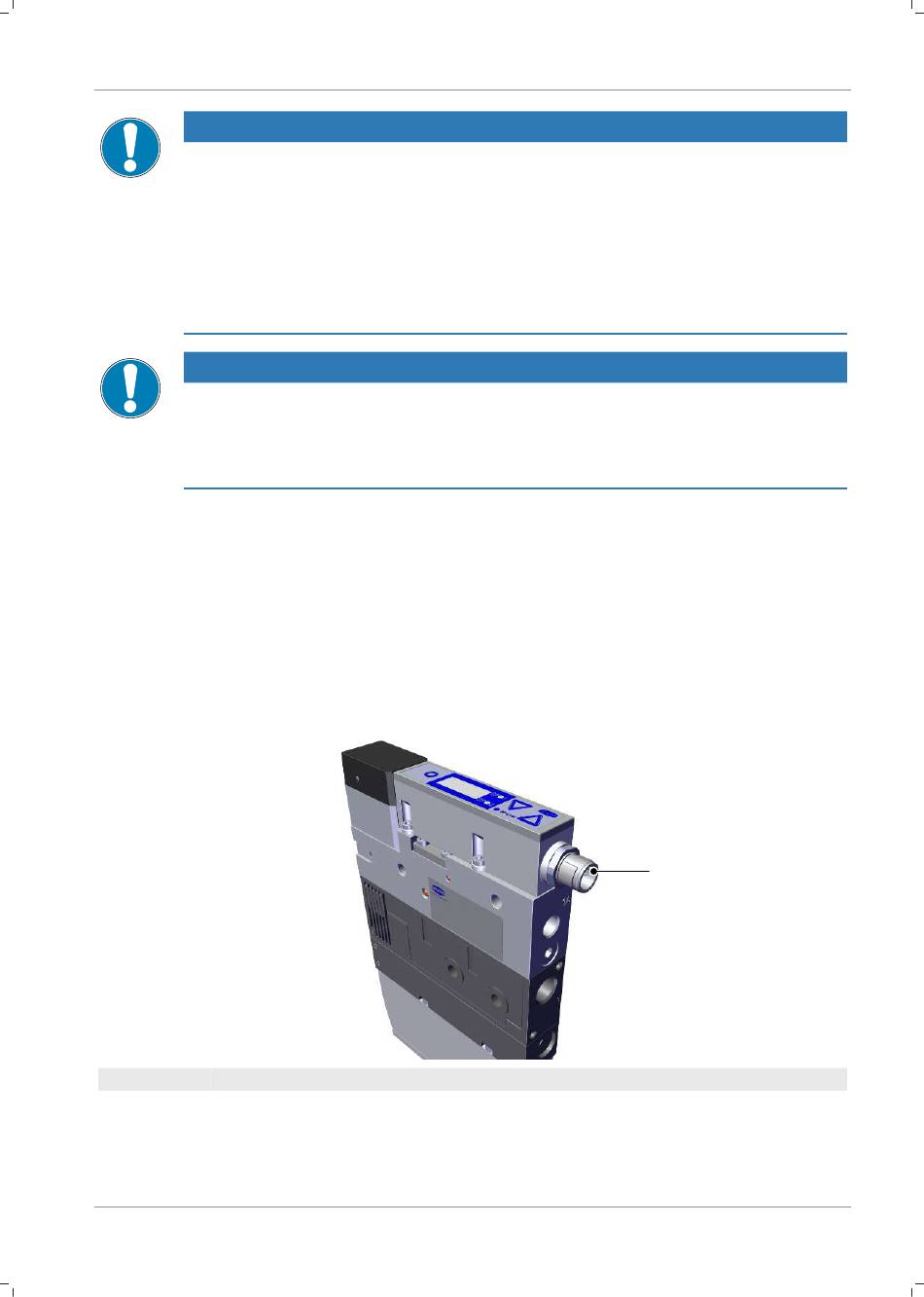

Effectuer le raccordement électrique de l'éjecteur au moyen de la connexion 1 indiquée sur l'illustration
1
Connecteur électrique M12 à 5 broches
ü Préparer (côté client) un câble de raccordement à connecteur M12 à 5 broches en tenant compte du
mode de fonctionnement sélectionné.
4 Fixer le câble de raccordement sur l'éjecteur, couple de serrage maximal = serrage à la main.
FR · 30.30.01.01602 · 01 · 10/18
Installation
1
29 / 60
