|Instalare
Nota: Dup ace ati asamblat furtunul de
evacuare si glisierele pentru fereastra, puteti
alege una dintre cele doua tipuri de instalare.

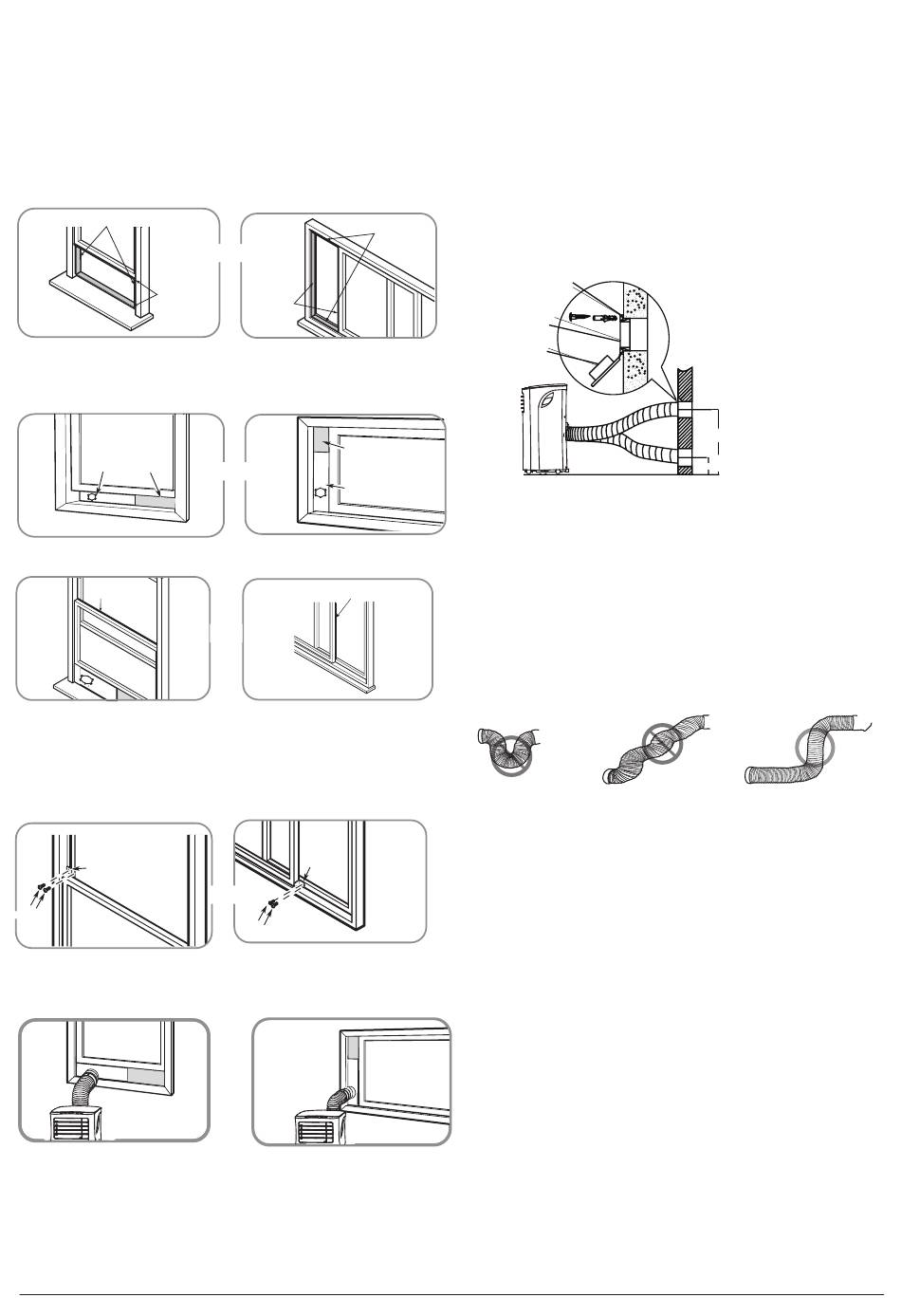

Tipul1: Fereastra normala sau glisanta
(optional)
Garnitura B
(mai scurta - adeziva)
Garnitura A
(adeziva)
1. Taiati garnitura din spuma A si B, in fasii cu
lungimea de care aveti nevoie si fixati-le de tocul
ferestrei, asa cum va este demonstrat.
Glisiera
slider A Glisiera B
2. Introduceti ansamblul de glisiere in
deschiderea ferestrei.
Garnitura C
(Non-adeziv)
3. Taiati garnitura non-adeziva C, intr-o
fasie care sa aibe aceasi latime cu fereastra.
Introduceti garniture intre geam si toc, pentru a
preveni accesul aerului sau al insectelor.
Balama
2 suruburi
4. Daca doriti, montati balamaua de securitate,
cu ajutorul a 2 surburi, asa cum va este
demonstrat.
5. Conectati adaptorul la glisiera.
RO
Garnitura B
(mai scurta - adeziva)
sau
Garnitura A
(adeziva)
Glisiera B
sau
Glisiera slider A
Garnitura C
(Non-adeziv)
sau
Security
Bracket
sau
2 suruburi
sau
Tip 2. Evacuare prin perete.
1. Decupati o gaura in perete, de 125mm
(4.9 inch), pentru a instala adaptorul B pentru
evacuarea prin perete.
2. Fixati adaptorul B cu ajutorul suruburilor si
diblurilor, disponibile in kit.
3. Conectati ansamblul de evacuare (Adaptorul
A), cu adaptorul B.
Pozitia diblulu
Adaptor B
Capac
NOTA: Pentru a asigura functionarea corecta
a aparatului, NU prelungiti sau indoiti furtunul.
Asigurati-va ca furtunul si gura de evacuare
nu sunt obstructionate si au un spatiu liber
de 500mm, imprejur pentru ca sistemul de
evacuare sa functioneze corect. Toate ilustratiile
din acest manual au doar scop informativ.
Aparatul dumneavoastra de aer conditionat
poate fi usor diferit. Forma aparatului
dumneavoastra va prevala.
Nota: Orificiul va fi
acoperit cu capacul
disponibil, atunci cand
nu este folosit.
max 120cm or 47 inch
min 30cm or 12 inch
