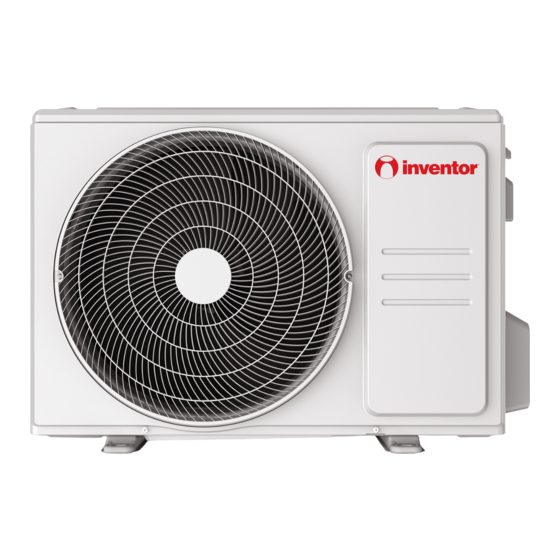

INVENTOR V7KI-18WiFiR/U7RS-18 Manuel D'installation
Masquer les pouces
Voir aussi pour V7KI-18WiFiR/U7RS-18:
- Manuel de l'utilisateur (15 pages) ,
- Manuel d'utilisateur (14 pages)
Manuels Connexes pour INVENTOR V7KI-18WiFiR/U7RS-18
Sommaire des Matières pour INVENTOR V7KI-18WiFiR/U7RS-18
- Page 1 SYSTÈMES DE CLIMATISATION TYPE DE SOL/PLAFOND • MANUEL D'INSTALLATION MODÈLES : V7KI-18WiFiR/U7RS-18 V7KI-24WiFiR/U7RS-24 V7KI-36WiFiR/U7RS-36 V7KI-50WiFiR/U7RT-50 V7KI-60WiFiR/U7RT-60 FRANÇAIS...
- Page 2 Table des matières Manuel d’installation Accessoires ............04 Précautions de sécurité .......05 Généralités de l'installation ......08 Installation de l’unité intérieure ...09 Pièces de l'Unité Intérieure ....09 Instructions d'installation de l'unité intérieure .............10 Installation de l’unité extérieure ....14 Instructions d'installation de l'unité extérieure ............14 Installation du joint de drainage .....16 Remarques sur le trou de forage sur le...
- Page 3 Raccordement de la tuyauterie de réfrigérant ............19 Remarques sur la longueur et l'élévation du tuyau ............19 Instructions du raccordement de la tuyauterie de réfrigérant ......21 Câblage ..........23 Câblage de l’unité extérieure . 23 Câblage de l’unité intérieure .. 24 Spécifications de l'alimentation .
- Page 4 Accessoires Le système de climatisation est livré avec les accessoires suivants. Utilisez toutes les pièces et accessoires d’installation pour installer le climatiseur. Une installation incorrecte peut entraîner des fuites d'eau, un choc électrique, un incendie ou une défaillance de l'équipement. Désignation des Désignation des Qté.
- Page 5 Précautions de sécurité Lisez les consignes de sécurité avant l'installation Une installation incorrecte en raison d’instructions non respectées peut causer de graves dommages ou des blessures. La gravité des dommages ou blessures potentiels est classée soit par AVERTISSEMENT ou ATTENTION. Le non-respect d'un avertissement peut entraîner la mort.
- Page 6 AVERTISSEMENT • L’appareil doit être rangé dans une salle sans source d’inflammation en fonctionnement continu (par exemple : flammes nues, appareil à gaz en fonctionnement ou appareil de chauffage électrique en fonctionnement). • Ne percez pas ou ne brûlez pas. •...
- Page 7 Remarque sur les gaz fluorés 1. Ce climatiseur contient des gaz fluorés. Pour des informations spécifiques sur le type de gaz et la quantité, veuillez reporter à l’étiquette correspondante sur l'unité. 2. L’installation, le service, la maintenance et la réparation de l’unité doivent être effectués par un technicien certifié.
- Page 8 Généralités de l'installation ORDRE D’INSTALLATION Installez le tuyau de drainage Installez l’unité Installez l’unité (Page 17) intérieure extérieure (Page 10) (Page 14) Évacuez le système de réfrigération Connectez les tuyaux Connectez les câbles (Page 27) (Page 24) de réfrigérant (Page 19) Effectuez un fonctionnement d’essai (Page 29)
- Page 9 Installation de l’unité intérieure Pièces de l'Unité Intérieure Pièce d’installation Persienne Sortie d'air grille Entrée d'air Panneau d’affichage Figure 4.1 Précautions de sécurité AVERTISSEMENT ATTENTION • Installez les unités intérieure et • Installez solidement l'unité intérieure sur extérieure, les câbles et les fils à une une structure qui peut supporter son distance d’au moins 1 m (3,2') des poids.
- Page 10 Instructions d'installation de l'unité ATTENTION intérieure N’installez PAS l’unité dans les endroits suivants : REMARQUE : L’installation du panneau doit Zones de forage ou de fracturation être effectuée après l’achèvement de câblage du pétrole et de tuyauterie. Zones côtières avec haute salinité Étape 1 : Sélectionner l'emplacement dans l’air d'installation...
- Page 11 Raccordement du tuyau de réfrigérant (D. côté gaz) Joint de drainage Raccordement du tuyau de réfrigérant (E. côté liquide) Crochet Figure 4.3 Tableau 4.1 : Tailles d’installation des pièces intérieures MODÈLE Longueur de A Longueur de B Longueur de C Longueur de D Longueur de E (Btu/h)
- Page 12 Étape 2 : Suspendre l’unité intérieure ATTENTION Bois Le corps de l’unité doit être Placez le bois carré transversalement sur parfaitement aligné avec le trou. Avant la poutre de toit, puis installez les vis de l’opération, il faut assurer que l’unité et suspension.
- Page 13 Installation de plafond Retirez le panneau latéral et la grille. (Voir la Figure 4.10). Boulon fileté Bras suspendu de suspension Figure 4.12 D. Raccordement du tuyau de réfrigérant (D. côté gaz) Panneau latéral Grille Figure 4.10 E. Raccordement du tuyau de réfrigérant (E.
- Page 14 Installation de l’unité extérieure La zone doit être exempte de gaz combustibles Instructions d'installation de l'unité et de produits chimiques. extérieure La longueur des tuyaux entre l'unité extérieure et l'unité intérieure ne doit pas dépasser la Étape 1 : Sélectionner l'emplacement longueur maximale autorisée.
- Page 15 Unité Extérieure de Type Split (Voir les figures 5.4, 5.5, 5.6, 5.10 et le tableau 5.1) Figure 5.4 Figure 5.5 Figure 5.6 Tableau 5.1 : Spécifications de longueur de l'unité extérieure de type split (unité : mm/pouce) Dimensions de montage Dimensions de l’unité...
- Page 16 2. Insérez le joint de drainage dans le trou du REMARQUE : La distance minimale entre plateau inférieur de l’unité. l'unité extérieure et les murs décrite dans 3. Tournez le joint de drainage de 90° jusqu’à ce le guide d'installation ne s'applique pas qu’il est coincé...
- Page 17 Installation du tuyau de drainage Le tuyau de drainage sert à drainer l’eau de l’unité. Une installation inadéquate peut 1-1,5mm (39-59”) causer des dommages à l’unité et aux biens. ATTENTION Pente descendante 1/100 • Isolez toute la tuyauterie pour éviter la condensation et les dégâts des eaux.
- Page 18 3. En utilisant un carottier de 65mm (2,5") ou 90mm (3,54"), percez un trou dans le mur. Assurez-vous que le trou est percé à un angle légèrement descendant, de sorte que l’extrémité extérieure du trou soit plus basse que l’extrémité intérieure d’environ 12mm (0,5”).
- Page 19 Raccordement de la tuyauterie de réfrigérant Remarques sur la longueur et Précautions de sécurité l'élévation du tuyau Comme le tableau suivant, assurez-vous que la AVERTISSEMENT longueur du tuyau de réfrigération, le nombre de flexions et la hauteur de chute entre les unités •...
- Page 20 ATTENTION • Récupérateurs d’huile -Si l’huile retourne dans le compresseur de l’unité extérieure, cela peut provoquer une compression du liquide ou une détérioration du retour de l’huile. Les récupérateurs d’huile dans la tuyauterie montante de gaz peuvent éviter ce cas. Un récupérateur d’huile doit être installé...
- Page 21 Étape 2 : Enlever les bavures Instructions du raccordement de la Les bavures peuvent affecter le joint étanche tuyauterie de réfrigérant à l’air de raccordement de la tuyauterie de réfrigérant. Elles doivent être complètement ATTENTION enlevées. Tenez le tuyau à un angle vers le bas pour •...
- Page 22 6. Placez l’outil d’évasement sur la forme. 7. Tournez la poignée de l’outil d’évasement dans le sens des aiguilles d’une montre jusqu’à ce que le tuyau soit complètement évasé. Évasez le tuyau conformément aux dimensions indiquées dans le tableau 7.3. Tableau 7.3 : EXTENSION DE LA TUYAUTERIE AU-DELÀ...
- Page 23 Câblage Suivez ces instructions pour éviter toute Précautions de sécurité déformation lorsque le compresseur démarre : • L’unité doit être connectée à la prise principale. AVERTISSEMENT Normalement, l'alimentation électrique doit avoir une faible impédance de sortie de 32 • Veillez à couper l'alimentation électrique ohms.
- Page 24 Tableau 8.2 : Autres régions Câblage de l’unité intérieure Courant nominal de Section transversale 1. Préparer le câble pour la connexion ² l'appareil (A) nominale (mm a. À l'aide d'une pince à dénuder, dénudez > 3 et ≤ 6 0,75 la gaine en caoutchouc des deux >...
- Page 25 ATTENTION • Lors du raccordement des câbles, veuillez suivre strictement le schéma de câblage. • Le circuit de réfrigérant peut devenir très chaud. Gardez le câble d’interconnexion à l’écart du tube en cuivre. 5. Fixez le câble avec le serre-câble prévu à cet effet pour le maintenir en place. Le câble ne doit pas être desserré...
- Page 26 Spécifications d’alimentation indépendante MODÈLE (Btu/h) ≤ 18K 19K - 24K 25K - 36K 37K - 48K 49K - 60K PHASE 1 phase 1 phase 1 phase 1 phase 1 phase ALIMENTATION (intérieure) TENSION 208-240V 208-240V 208-240V 208-240V 208-240V DISJONCTEUR / FUSIBLE (A) 15/10 15/10 15/10...
- Page 27 Évacuation d’air 4. Démarrez la pompe à vide pour évacuer le système. Précautions de sécurité 5. Fonctionnez le vide pendant au moins de 15 minutes ou jusqu’à ce que le mètre composé ATTENTION indique -76cmHG (-1x105Pa). 6. Fermez la vanne à basse pression de la jauge •...
- Page 28 Remarque relative à l’ajout de réfrigérant ATTENTION • Le chargement du réfrigérant doit être effectué après le câblage, l’aspiration et les tests de fuite. • NE dépassez PAS la quantité maximale autorisée de réfrigérant ni surcharger le système. Cela risquerait d’endommager l’unité ou d’avoir une incidence sur son fonctionnement.
- Page 29 Fonctionnement d’essai f. Vérifiez que le système de drainage Avant le fonctionnement d’essai fonctionne sans blocage et s’écoule en Un fonctionnement d’essai doit être effectué douceur. après l’installation complète de l’ensemble du g. Assurez-vous qu’il n’y a pas de système. Confirmez les points suivants avant vibrations ni de bruit anormal pendant le d’effectuer l’essai : fonctionnement.
- Page 30 Lignes directrices européennes en matière d’élimination Les utilisateurs des pays européens peuvent être tenus de mettre cet appareil au rebut de manière appropriée. Le présent appareil contient du réfrigérant et d’autres matériaux potentiellement dangereux. Lors de la mise au rebut du présent appareil, la loi exige une collecte et un traitement spéciaux.
- Page 31 Informations sur la maintenance (Requises uniquement pour les appareils qui utilisent le réfrigérant R32 / R290) Vérifications dans la région Avant de commencer à travailler sur des systèmes contenant des réfrigérants inflammables, des contrôles de sécurité sont nécessaires pour réduire au minimum le risque d’inflammation. Pour la réparation du système de réfrigération, les précautions suivantes doivent être respectées avant d’effectuer des travaux sur le système.
- Page 32 • La taille de la charge est conforme à la taille de la pièce dans laquelle les pièces contenant le réfrigérant sont installées ; • Les machines et les sorties de ventilation fonctionnent correctement et ne sont pas obstruées; • Si un circuit frigorifique indirect est utilisé, le circuit secondaire doit être contrôlé...
- Page 33 11. Réparation des composants à sécurité intrinsèque N’appliquez aucune charge inductive ou capacitive permanente au circuit sans vous assurer que cela ne dépassera pas la tension et le courant admissibles pour l’équipement utilisé. Les composants à sécurité intrinsèque sont les seuls types sur lesquels on peut travailler dans une atmosphère inflammable.
- Page 34 Lorsque la dernière charge OFN est utilisée, le système doit être purgé à la pression atmosphérique pour permettre le travail. Cette opération est absolument essentielle pour que des opérations de brasage sur la tuyauterie aient lieu. Assurez-vous que la sortie de la pompe à vide ne se trouve pas à proximité de sources d’inflammation et qu’il existe une ventilation.
- Page 35 18. Étiquetage L’équipement doit porter une étiquette indiquant qu’il a été mis hors service et vidé du réfrigérant. L’étiquette doit être datée et signée. Assurez-vous qu’il y a des étiquettes sur l’équipement indiquant que celui-ci contient du réfrigérant inflammable. 19. Récupération •...
- Page 36 Toutes les images du manuel sont fournies à titre explicatif uniquement. La forme réelle de l'appareil que vous avez achetée peut être légèrement différente, mais les opérations et les fonctions sont les mêmes. La société ne peut être tenue responsable de toute information mal imprimée.
