Les options

11. Les options
Les options concernent tout le matériel périphérique aux
machines à glace liées directement aux fonctionnement
de celle-ci, proposées par GENEGLACE.
11.1 Le coffret électrique
Vous trouverez dans le chapitre diagramme de fonction-
nement les séquences du coffret électrique optionnel pour
centrale frigorifi que.
Il est prévu pour une alimentation triphasée + neutre.
11.2 Détecteur de niveau de glace "ANR"
11.2.1 Caractéristiques
Tension d'alimentation 220 volts monophasé 50 Hz
Consommation 3 – 4 VA
Contact du relais 1 inverseur 6A 220V hors potentiel
Protection du boîtier IP 65
Vitesse rotor 12 Tr/mn
Tube renforcé Inox diamètre 28 mm
Palette escamotable Polyamide
Boîtier ABS rouge
Presse étoupe Diamètre 16 mm
Montage Horizontal ou vertical
Moteur Hors tension en position détection
Palette Système à friction
11.2.2 Principe de fonctionnement
L'appareil se compose d'un moteur entraînant une tige
munie à son extrémité d'un palpeur. L'ensemble est en
continuelle rotation.
Lorsque la glace atteint le palpeur, la résistance provoque
une rotation du moteur sur son axe ce qui a pour effet de
commuter un petit interrupteur.
Cet interrupteur coupe alors l'alimentation du moteur de l'
" ANR ", et d'autre part enclenche un contact inverseur dé-
dié au signal de sortie qui arrêtera la machine à glace.
Dès que le niveau diminue, le moteur de l' " ANR " revient
dans sa position initiale et recommence à tourner.
La production de glace redevient alors possible.
11.2.3 Montage
Il est important de prendre en compte l'angle de talus
formé par la glace écaille dans le stockage pour le choix
de la position de l' " ANR ".
Positionner l' " ANR " afi n d'éviter toute remontée de glace
dans le cylindre du générateur.
L' " ANR " peut être installé à l'intérieur du stockage de
glace. Toutes les précautions seront prisent afi n de ga-
rantir l'étanchéité du passage du cable de l' " ANR " à
travers la paroi.
Page
26
Guide de l'Installateur
Générateur F15 et F30

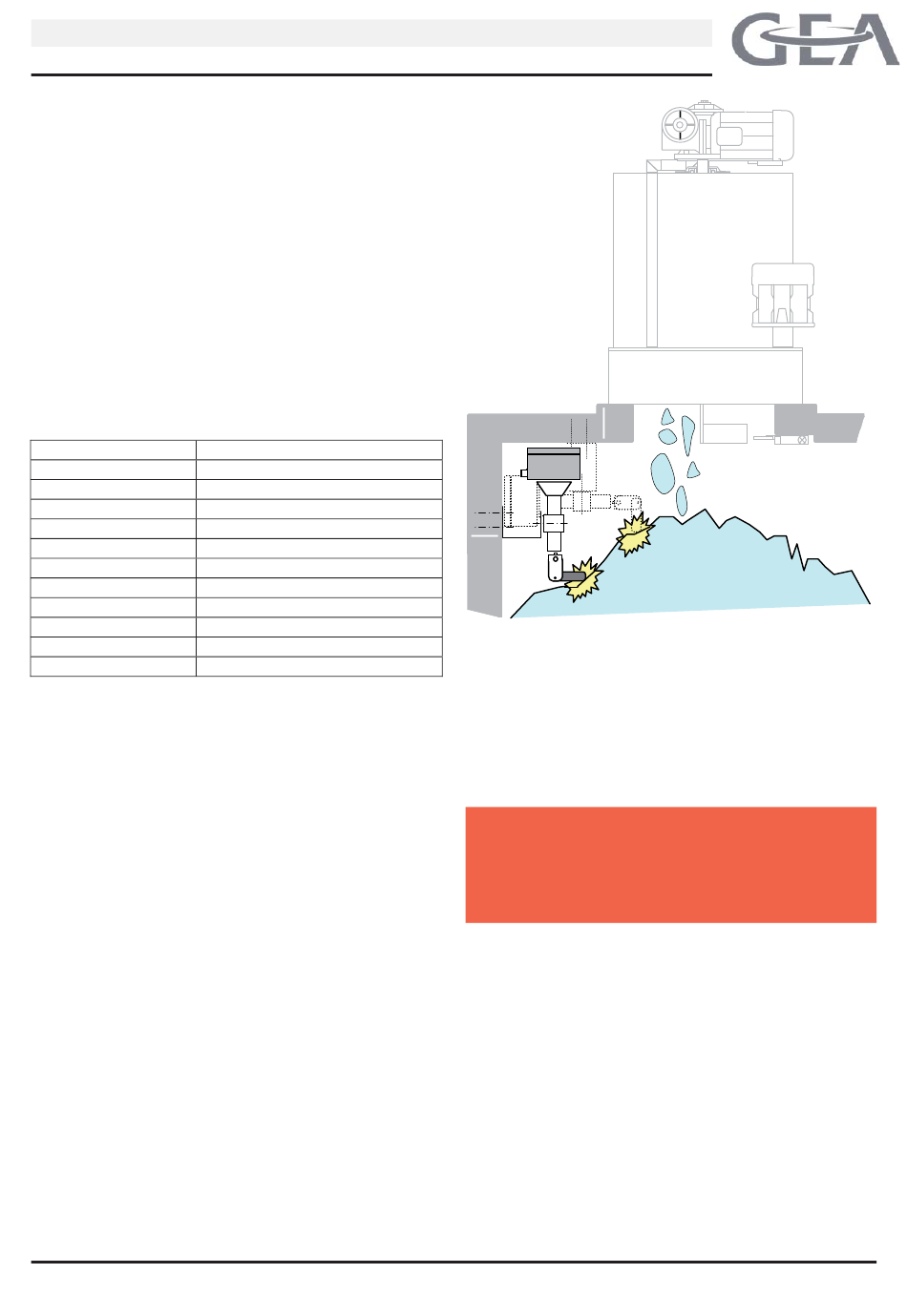

Fig.8623.
Représentation d'une pose possible du " ANR "
11.2.4 Raccordement au coffret électrique
Pour raccorder l' " ANR " il suffi t d'un câble à cinq fi ls : 2
pour la commande (bornes 1 et 2), et trois pour l'alimen-
tation (bornes 4, 5, 6). Se reporter en fi n de notice.
Important
Afi n d'éviter les redémarrages successifs de la
GENEGLACE, il est recommandé d'installer un
réarmement manuel ou automatique temporisé.
11.3 Commande à distance
La commande à distance peut servir à différer dans le
temps le fonctionnement de la GENEGLACE.
C'est un interrupteur horaire digital commandé par un
microprocesseur.
Dans cet interrupteur horaire vous pouvez programmer
plusieurs programmes mettant en service ou hors service
la machine à glace.
La notice de programmation est fournie dans le coffret
de la commande à distance ainsi que le schéma de rac-
cordement.
