A
Fig. 48
B
C
Fig. 49
E
D
Fig. 50
I
I
K
Mi
48 - EB140 / Mode d'emploi
B
E
J
I
L
Md
(Figure 47)

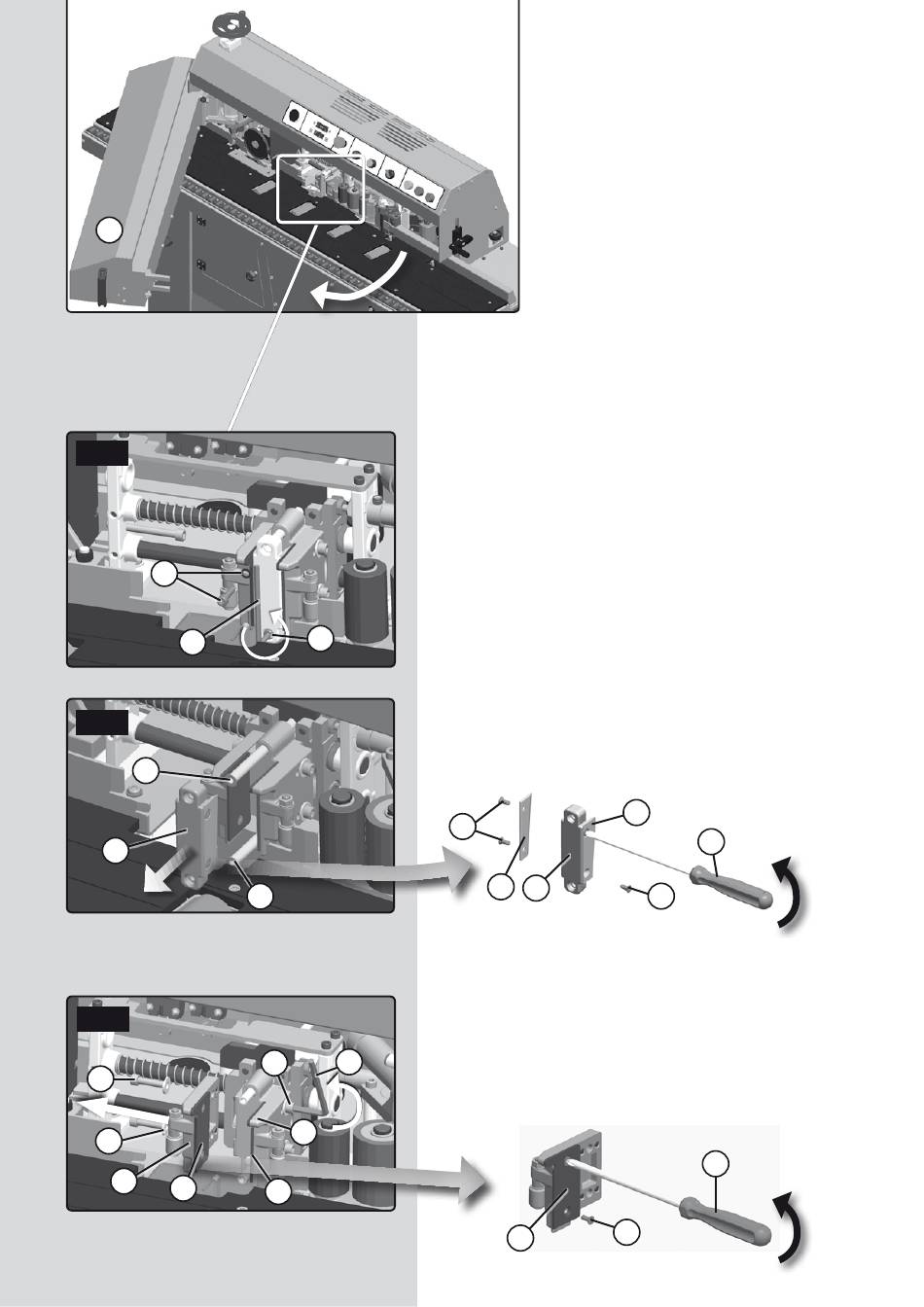

7.3 REMPLACEMENT DES COUTEAUX DE LA COUPE EN
BOUT
ATTENTION
Le port de gants est fortement conseillé pour réaliser
cette opération. Couper la pression de l'installation en
déconnectant la soupape de sécurité et en la verrouillant
avec un cadenas. De même, mettre l'interrupteur général
sur 0 (zéro) et le verrouiller avec un cadenas.
Réviser périodiquement l'affûtage des couteaux et des con-
tre-couteaux et les changer, en cas de besoin.

7.3.1 REMPLACEMENT DES COUTEAUX

• Ouvrir le dispositif d'entraînement (A) (Fig. 47).
• Enlever les vis et les rondelles (B) à l'aide de la clé (C) (Fig. 48).
• Retirer le porte-couteau (D) (Fig. 49), en veillant à ne pas
perdre les rondelles (E).
• Remplacer les couteaux (F) en enlevant les vis (G) à l'aide du
tournevis de service (H) (Fig. 49).
G
F
D

7.3.2 REMPLACEMENT DES CONTRE-COUTEAUX

• Enlever les vis et les rondelles (I) (Fig. 50) à l'aide de la clé
de service (J).
• Retirer les supports contre-couteaux gauche (K) et droit (L)
(Fig. 50).
• Enlever les vis (N Fig. 50) à l'aide du tournevis (H Fig. 50)
et remplacer les contre-couteaux gauche et droit (Mi et Md
Fig. 50).
Mi
F
H
G
H
N
