A
(Figure 37)
(Figure 38)
A
F
(Figure 39)

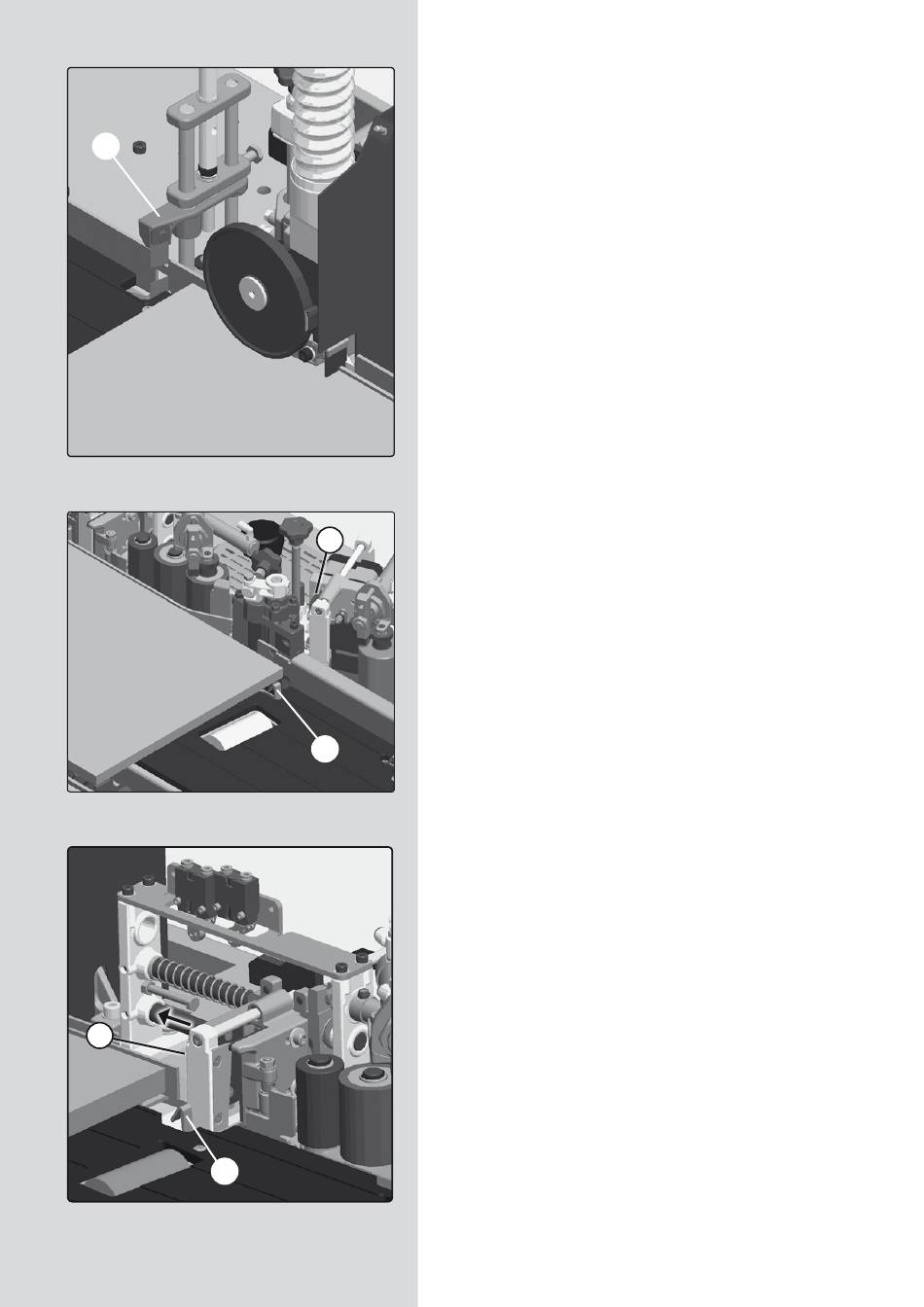

12 - Le groupe racloir (A Fig. 37) se charge d'éliminer le reste
de colle entre le chant et le panneau sur le bord supérieur et
inférieur.
13 - Sur la partie arrière, le panneau ne fait plus pression sur
B le levier (A Fig. 38) et le couteau (B Fig. 38) coupe le chant.
C
14 - Quand le panneau libère le levier (F Fig. 39), le couteau
(A Fig. 39) part en direction du panneau jusqu'à ce qu'il le
rejoigne et réalise la coupe en bout du chant.
15 - Le panneau continue à avancer jusqu'à la fin des opéra-
tions d'arasage et de raclage.
16 - Prendre le panneau par son côté sortant quand il n'est
plus retenu par le dispositif d'entraîne-ment.
EB140 / Mode d'emploi - 43
