Endress+Hauser Micropilot FMR50 Manuel De Mise En Service page 24

24
PROFIBUS PA / FOUNDATION Fieldbus
5
4
3+
4-
1
3+
4-
1

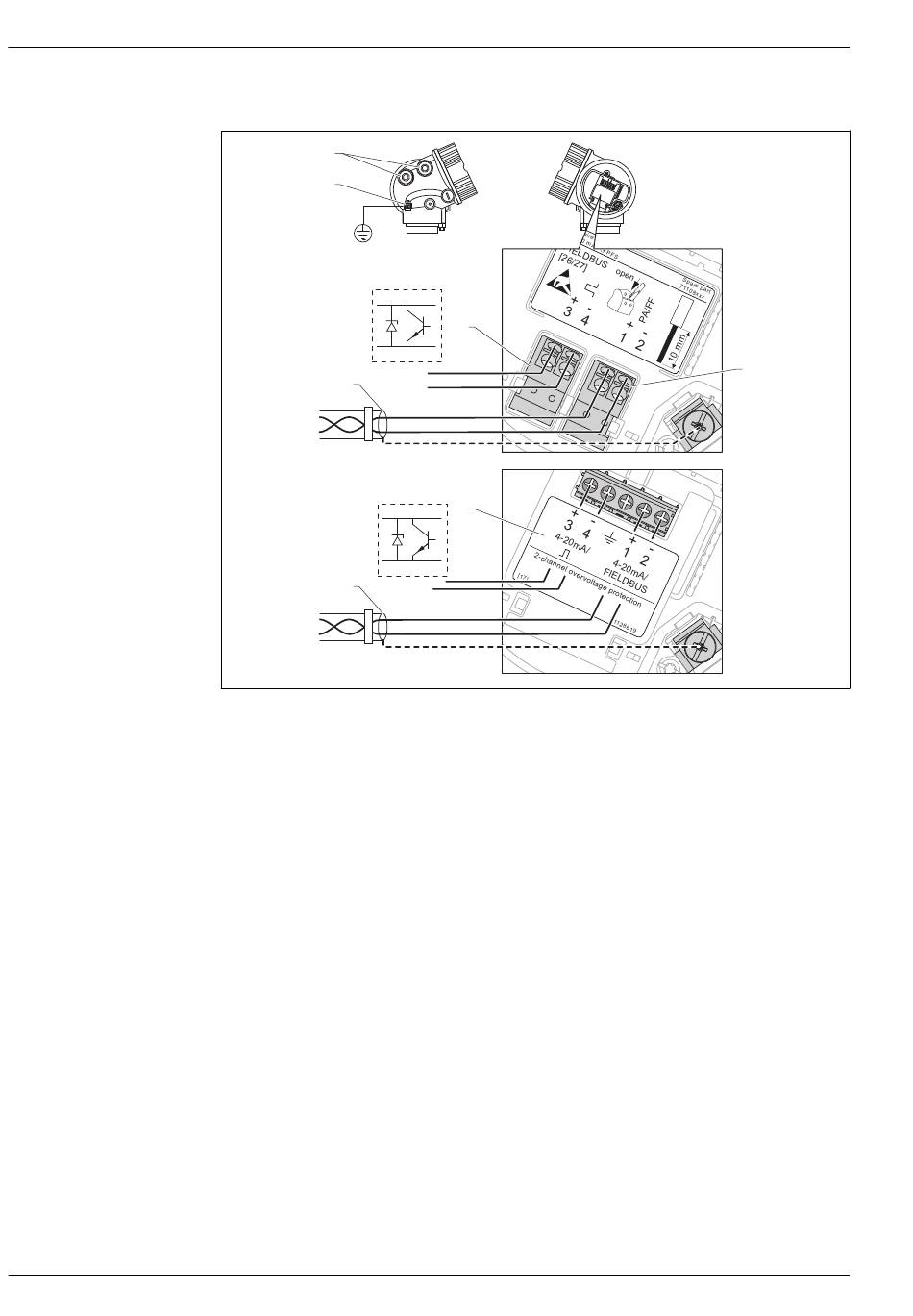

 7 Occupation des bornes PROFIBUS PA / FOUNDATION Fieldbus
A Sans protection intégrée contre les surtensions
B Avec protection intégrée contre les surtensions
1 Blindage de câble : respecter la spécification de câble
2 Raccordement sortie de commutation (collecteur ouvert) : bornes 3 et 4
3 PROFIBUS PA / FOUNDATION Fieldbus : bornes 1 et 2
4 Borne de raccordement pour câble d' é quipotentialité
5 Entrées de câble
6 Module de protection contre les surtensions
A
2
B
6
Micropilot FMR50
3
A0011341
Endress+Hauser
