Manuel d'installation et d'utilisation de HELO Roxx Pure
2.11 Raccordement du chauffe-sauna au réseau électrique
Le raccordement du chauffe-sauna au réseau électrique ne doit être effectué que par un électricien qualifié et
conformément à la réglementation en vigueur. Le chauffe-sauna est raccordé par une connexion semi-
permanente. Utilisez des câbles H07RN-F (60245 CE 66) ou similaires. Les autres câbles de sortie (voyant,
interrupteur de chauffage électrique) doivent également respecter ces recommandations. N'utilisez pas de câble
isolé par PVC comme câble de raccordement pour le chauffe-sauna.
Vous pouvez utiliser un câble multipolaire (7 pôles, par exemple), si la tension est la même. En l'absence de
fusible de contrôle séparé, le diamètre de tous les câbles doit être identique, c'est-à-dire conformément au fusible
principal.
Le boîtier de raccordement fixé sur la paroi du sauna doit se situer dans la zone de dégagement de sécurité
minimum spécifiée pour le chauffe-sauna. Il doit être installé à 500 mm du sol, au maximum. Se reporter à la
page 10. Figure 4 Emplacement du boîtier du câble de raccordement dans la cabine de sauna.
Si le boîtier de raccordement se trouve à plus de 500 mm du chauffe-sauna, il doit être installé à 1 000 mm du
sol, au maximum
Puissance Câble de
raccordement du
chauffe-sauna
H07RN –F/ 60245
IEC 66
kW mm²
400-415V 3N~
6,0 5 x 1,5
9,0 5 x 2,5
Tableau 2 Câble de raccordement et fusibles
REMARQUE : le contrôle des lumières dans le sauna avec le circuit imprimé est seulement possible avec des
charges résistives (ampoules incandescentes). Le relais du circuit imprimé ne supporte pas les charges
capacitives (unités d'alimentation à mode de commutation). Si les lampes dans le sauna sont équipées de
transformateurs (des lampes LED ou halogènes par exemple), la commande des relais du circuit imprimé doit
être équipée d'un relais séparé ou d'un contacteur pour contrôler la lumière.
Résistance d'isolation du chauffe-sauna :
De l'humidité peut s'infiltrer dans les éléments chauffants du chauffe-sauna, en l'absence d'utilisation, par
exemple. Cela peut provoquer des courants de fuite. L'humidité disparaît après quelques cycles de chauffage. Ne
connectez pas l'alimentation du chauffe-sauna via un disjoncteur de fuite à la terre.
Vous devez respecter les normes de sécurité en matière d'électricité en vigueur lors de l'installation d'un chauffe-
sauna.

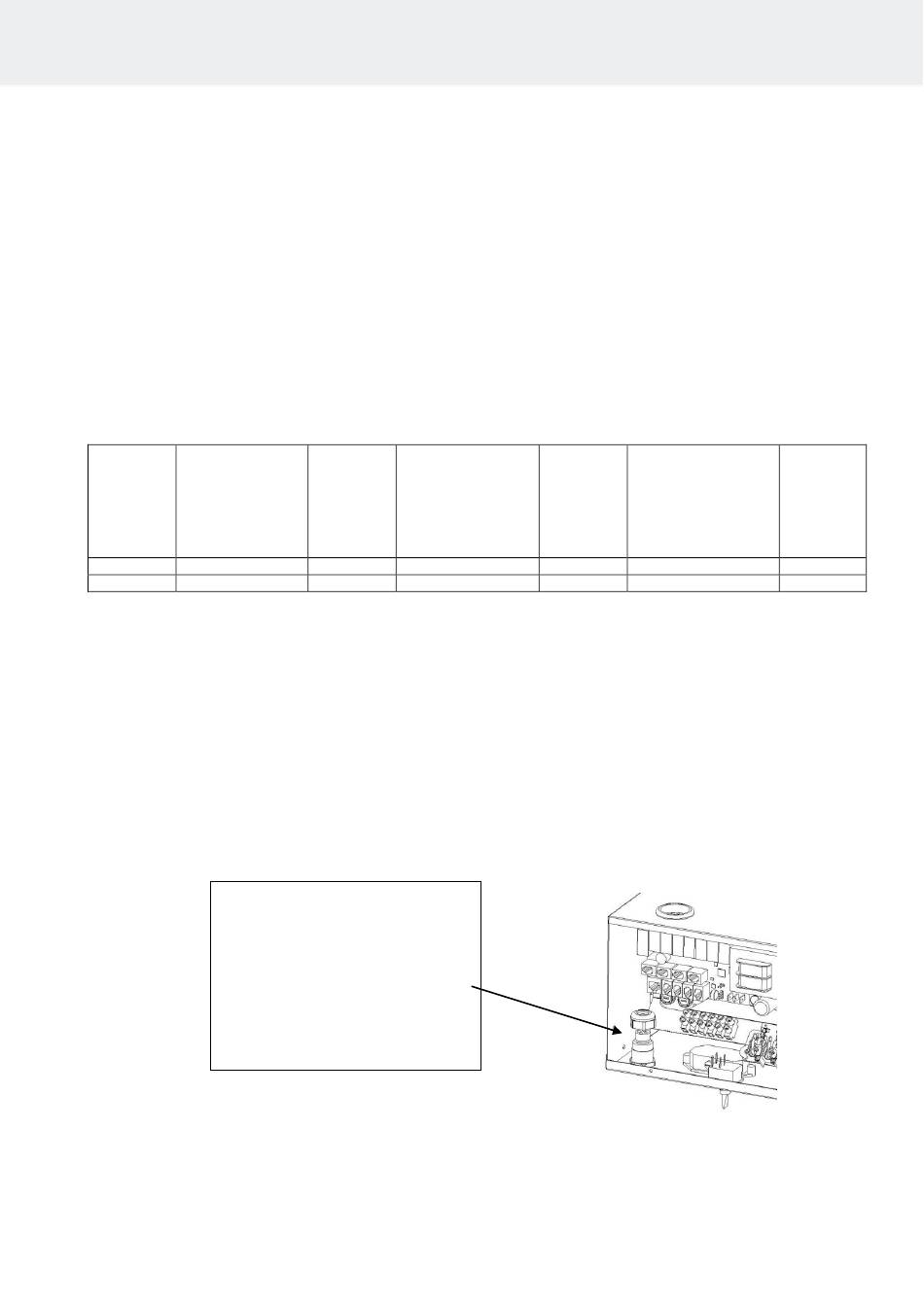

Retirez l'écrou et l'anneau en
caoutchouc du manchon du réducteur
de tension. Faites une ouverture
verticale à l'endroit où l'anneau serre-
fils en caoutchouc s'aligne avec le trou.
Insérez le câble du capteur OLET 31 et
le câble du panneau de commande
dans le manchon du réducteur de
tension, puis insérez le câble par
l'ouverture. Serrez le raccord du
manchon du réducteur de tension.
2.12 Interrupteur de chauffage électrique
L'interrupteur de chauffage électrique concerne les maisons équipées d'un système de chauffage électrique.
Le chauffe-sauna dispose de connexions (signalées par N-55) pour contrôler l'interrupteur de chauffage
électrique. Les connecteurs N-55 et les éléments chauffants sont allumés simultanément (230 V). Le thermostat
du chauffe-sauna commande aussi l'interrupteur de chauffage électrique. En d'autres termes, le chauffage
domestique s'allume dès que le thermostat du sauna éteint le chauffe-sauna.
Fusible Câble de
raccordement du
chauffe-sauna
H07RN –F/ 60245
A IEC 66
mm²
230V 3~
3 x 10 4 x 2,5
3 x 16 4 x 6
Fusible Câble de
raccordement du
chauffe-sauna
H07RN –F/ 60245
A IEC 66
mm²
230V-240V 1N~ / 2~
3 x 16 3 x 6
3 x 25 ----------
9
Fusible
A
1 x 35
--------
