Instrukcja montażu i obsługi HELO Roxx Pure
2.10 Różne etapy instalacji
Ze złożonymi nóżkami regulacyjnymi, wysokość montażowa
mocowania ściennego pieca sauny wynosi 750 mm od podłogi
Regulowane nóżki można ustawiać w zakresie 15 mm w
przypadku pochylonej podłogi. Po zamontowaniu sprawdź, czy
obie nóżki regulacyjne są równo obciążone.
Odległość pomiędzy otworami do montowania na ścianie
wynosi 240mm.
Elementy do montażu na ścianie:
- Wsporniki montażowe pieca do sauny (A) 2 sztuki
- mocowanie ścienne (B)
- wkręt samogwintujący 4,2 x 13mm
- wkręt 6 x 40mm
Przeprowadź wsporniki (A) przez otwory w piecu tak
aby cześć wewnętrzna była skierowana w górę.
Mocowanie ścienne (B) jest przytwierdzone do ściany, tak
aby otwory ze wspornikami montażowymi były
zablokowane do góry.
Wspornik ścienny może zostać również wcześniej
bezpośrednio zamocowany do pieca. Zaznacz lokalizację
śrub na ścianie i w razie potrzeby wywierć małe otwory i
przymocuj
piec do ściany za pomocą dostarczonych śrub.
Na rysunku przedstawiono w jaki sposób należy
przytwierdzić wspornik mocowania ściennego do pieca.
Wsporniki mocujące przytwierdzone do wspornika
mocowania ściennego za pomocą wkrętów.

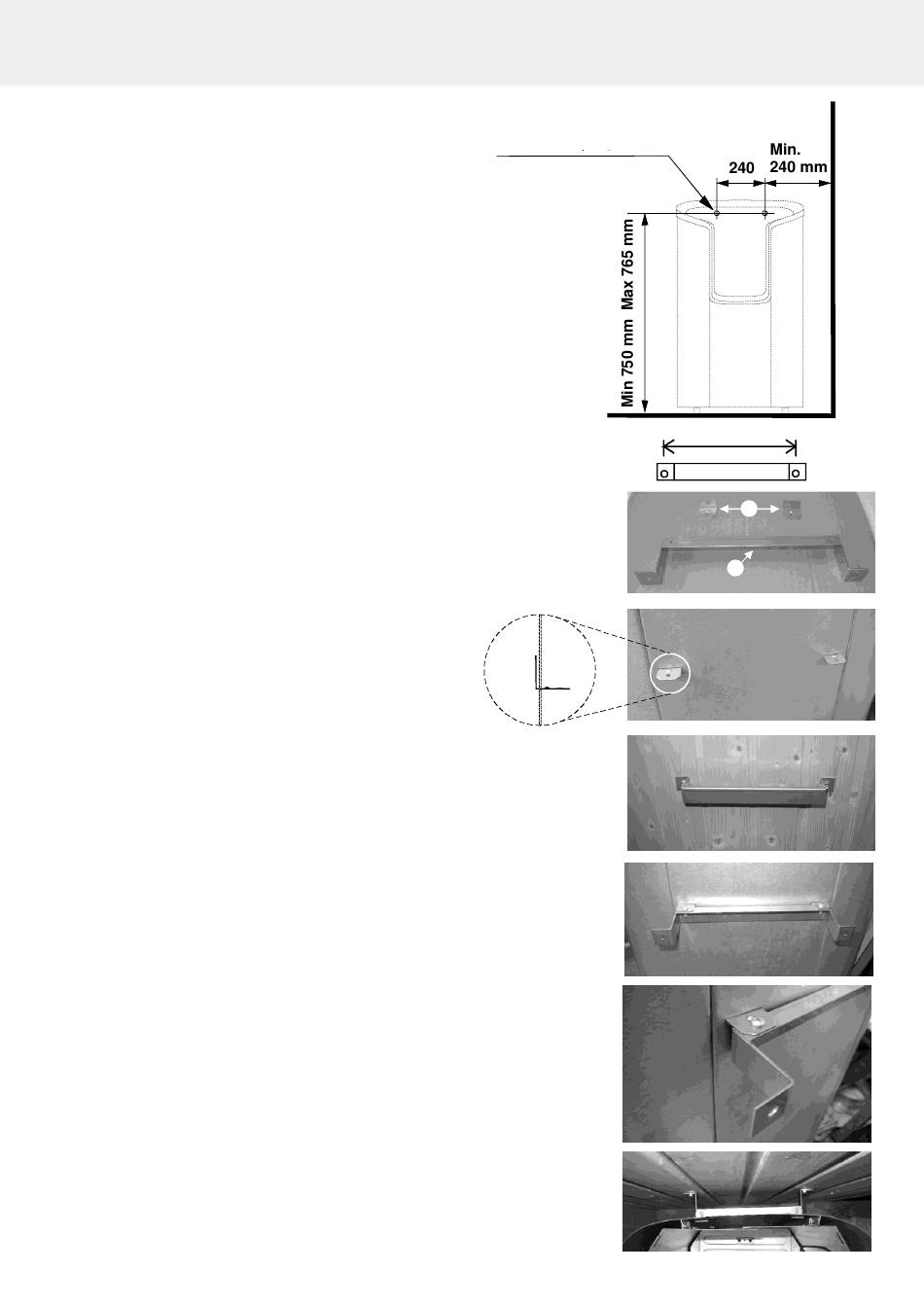

Rysunek 3. Montaż grzejnika do ściany sauny
Wywierć śr. Ø3,5mm
1 sztuki
2 sztuki
2 sztuki
8
240mm
A
B
