Installatie- en gebruikershandleiding HELO Roxx Pure

2.13 Plaatsing van de aansluitdoos voor aansluiting van de kabel in de saunacabine

A = Opgegeven minimale veiligheidsafstand
1. Aanbevolen locatie van de aansluitdoos
2. Siluminiumdoos aanbevolen in dit gedeelte.
3. Dit gedeelte dient te worden vermeden. Gebruik altijd een siluminiumdoos.
In andere delen dient u een warmtebestendige doos (T 125 °C) en warmtebestendige kabels (T 170 °C) te gebruiken.
De aansluitdoos moet vrij toegankelijk zijn. Wanneer u de aansluitdoos in de delen 2 of 3 installeert, raadpleeg dan
de instructies en richtlijnen van de plaatselijke energieleverancier.

2.14 Bediening op afstand

De saunakachel kan op afstand worden bediend met een drukknop of een sluitcontact (zoals een wekelijkse timer of iets
dergelijks).
Het signaal van de afstandsbediening kan een kortstondig sluiten (impuls) zijn of een gesloten contact dat gesloten blijft
gedurende de
gewenste saunatijd. De aanbevolen kabelgrootte is AWG 24 (0,5 mm2) of AWG 26 (0,14 mm2). De maximale lengte voor
AWG 26 is 200 m en voor AWG 24 is dat 130 m.

2.15 Volgorde van RJ-stekkers

OPMERKING: Bij onjuiste aansluitingen kan een printplaat kapot gaan.
Extra sensor (NTC)
Pen 1
Pen 2 NTC 10
kOhm
Pen 3 NTC 10
kOhm
Pen 4
Sensor (sec/NTC)
Pen 1 Eindstop
Pen 2 NTC 10
kOhm
Pen 3 NTC 10
kOhm
Pen 4 Eindstop
Tabel 3 RJ 10 stekkers naar printplaat
A A
3. 3.
2.
2.

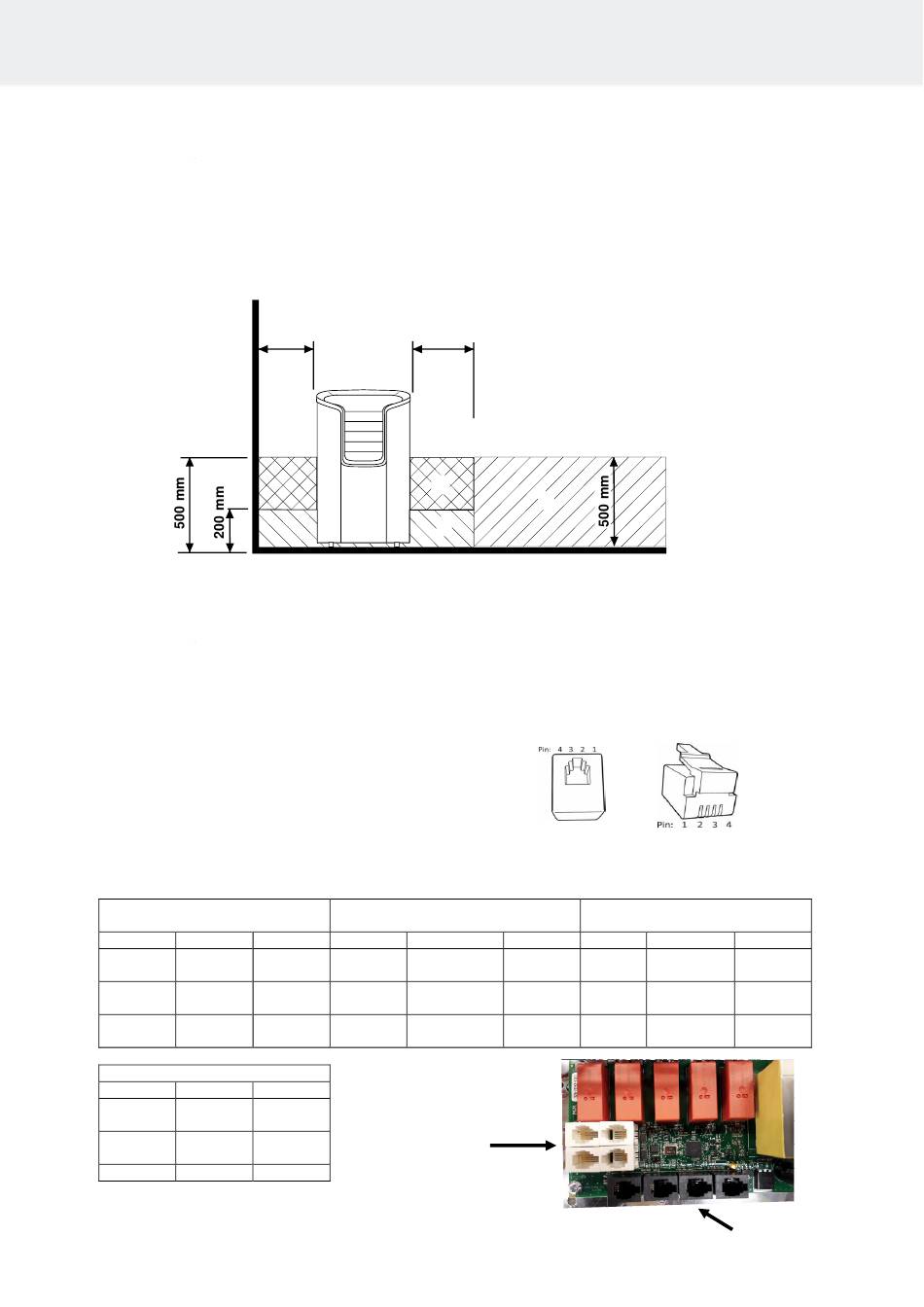

Afbeelding. 4 Plaatsing van de aansluitdoos
Afstandsbedieningsschakelaar
(externe schakelaar)
Pen 1
3,3 V Pen 2
CPU Pen 3 Naar
schakelaar
Pen 4 Naar
schakelaar
GND
3,3 V
Control panel
CPU
RJ 10-connectors
4 stukke
10 V
Afbeelding 5 . Volgorde van RJ10-stekkers.
1.
Pinlay-out van een RJ10-printplaatconnector
Deurschakelaar
Pen 1
Pen 2 Alarm-LED
GND Pen 3 Deurschak
elaar
12 V DC Pen 4 Deurschak
elaar
Sensor, deurschakelaar, afstandsbediening,
extra NTC
10
GND
GND
12 V DC
