2.17 Дверной выключатель
Под дверным выключателем подразумевается выключатель на двери сауны. Данный выключатель соответствует
правилам. Общественные и частные сауны должны быть оснащены дверным выключателем; речь идет о таких саунах,
в которых нагреватель можно включать, находясь снаружи сауны, например при помощи кнопки «Вкл./Выкл.» или
аналогичным способом.
Панель управления автоматически обнаруживает подключение дверного выключателя к печатной плате OLEA 99
нагревателя. При первом использовании сауны после установки закройте дверь сауны и включите питание с помощью
главного выключателя нагревателя.
Если до запуска обогрева открыть дверь, спустя одну минуту после этого автоматический (дистанционный) режим
(предварительный нагрев) отключится. Необходимо закрыть дверь и перезапустить эту функцию с панели управления.
Если дверь остается открытой дольше пяти минут при включенном нагревателе, происходит автоматическое
отключение нагревателя.
Нагреватель можно снова включить с панели управления, когда дверь будет закрыта. Индикатор неисправности (если
установлен) начнет мигать. См. приведенные ниже инструкции по установке.
Инструкции по установке и подключению дверного выключателя
Дверной выключатель устанавливается вне помещения сауны на верхней кромке двери на расстоянии не менее 300 мм
от внутреннего угла.
Выключающая часть устанавливается на дверной раме, а магнит устанавливается на двери. Расстояние между
выключателем и магнитом — 18 мм.
Если дверной выключатель устанавливается в верхней части двери, Sauna360 рекомендует использовать модель
Sauna360 0043233, SSTL 8260371.
Если дверной выключатель устанавливается в нижней части двери, Sauna360 рекомендует использовать модель
Sauna360 SP11000326, SSTL 8263280
См. инструкции по установке и эксплуатации, прилагаемые к нагревателю.
Дверной выключатель
Магнит
на двери
Положение
дверного вы-
ключателя при
установке в
нижней части
двери

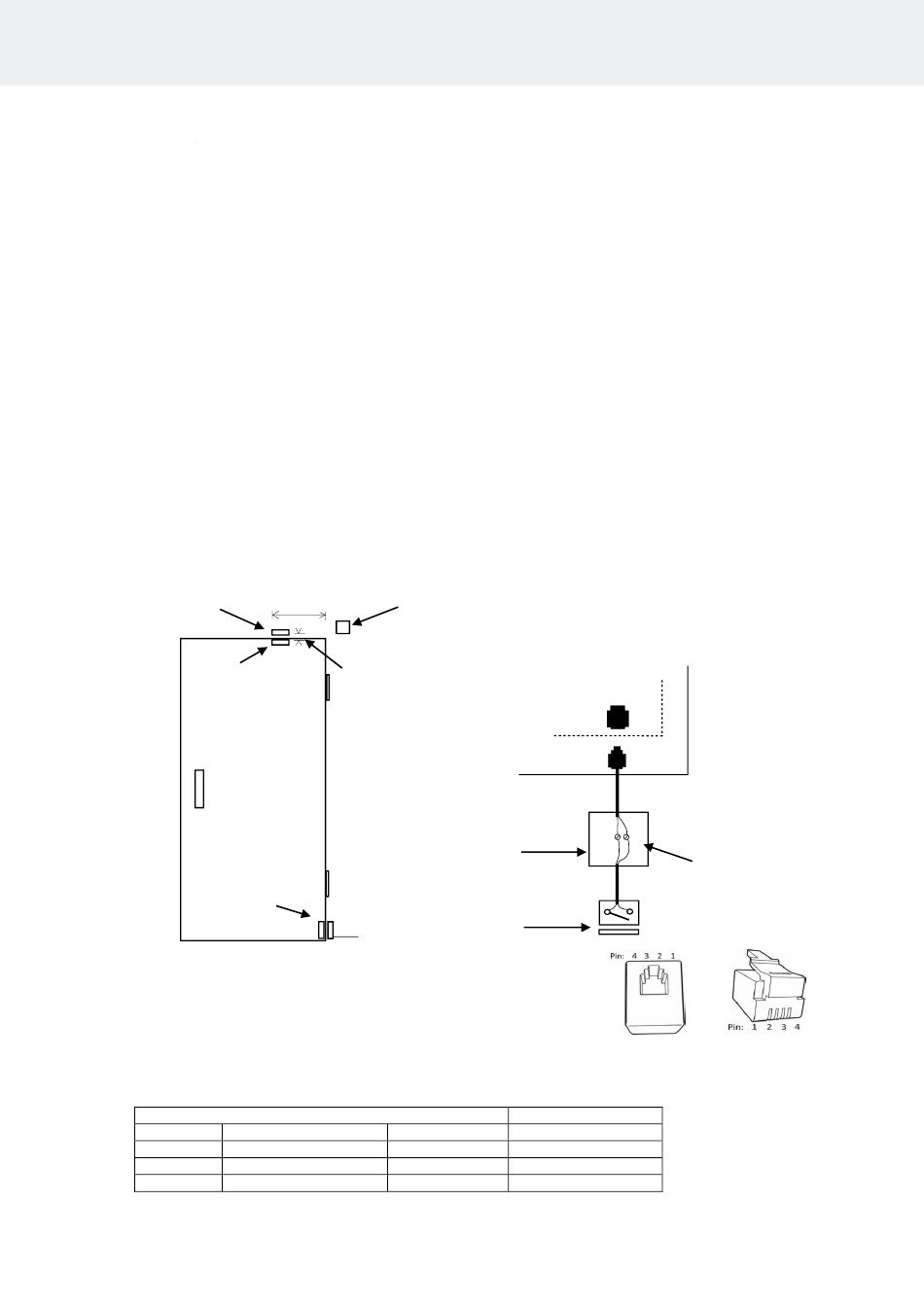

Рис. 8. Установка дверного выключателя
Дверной выключатель
Контакт 1
Контакт 2
Контакт 3 Дверной выключатель
Контакт 4 Дверной выключатель
Табл 4. Подключение дверного переключателя к разъем
Мин. 300 мм Распределительная коробка
Max 18 mm
Дверной выключа-
тель
Магнит для двери
Земля
12 В пост. тока
Электрокаменка
OLEA 99
Соединительная
3
коробка
Рис 7. Расположение выводов
Цвет проводника
Оранжевый
Зеленый/белый
4
Подключите коричне-
вый и черный провода
дверного выключателя.
(нормально открытый
контакт).
разъема RJ10 печатной платы
12
.
