Instrukcja montażu i obsługi HELO Roxx Pure
2.18
Piec do sauny
PCB OLEA 99
Piec do sauny
PCB OLEA 99
Czujnik OLET 31

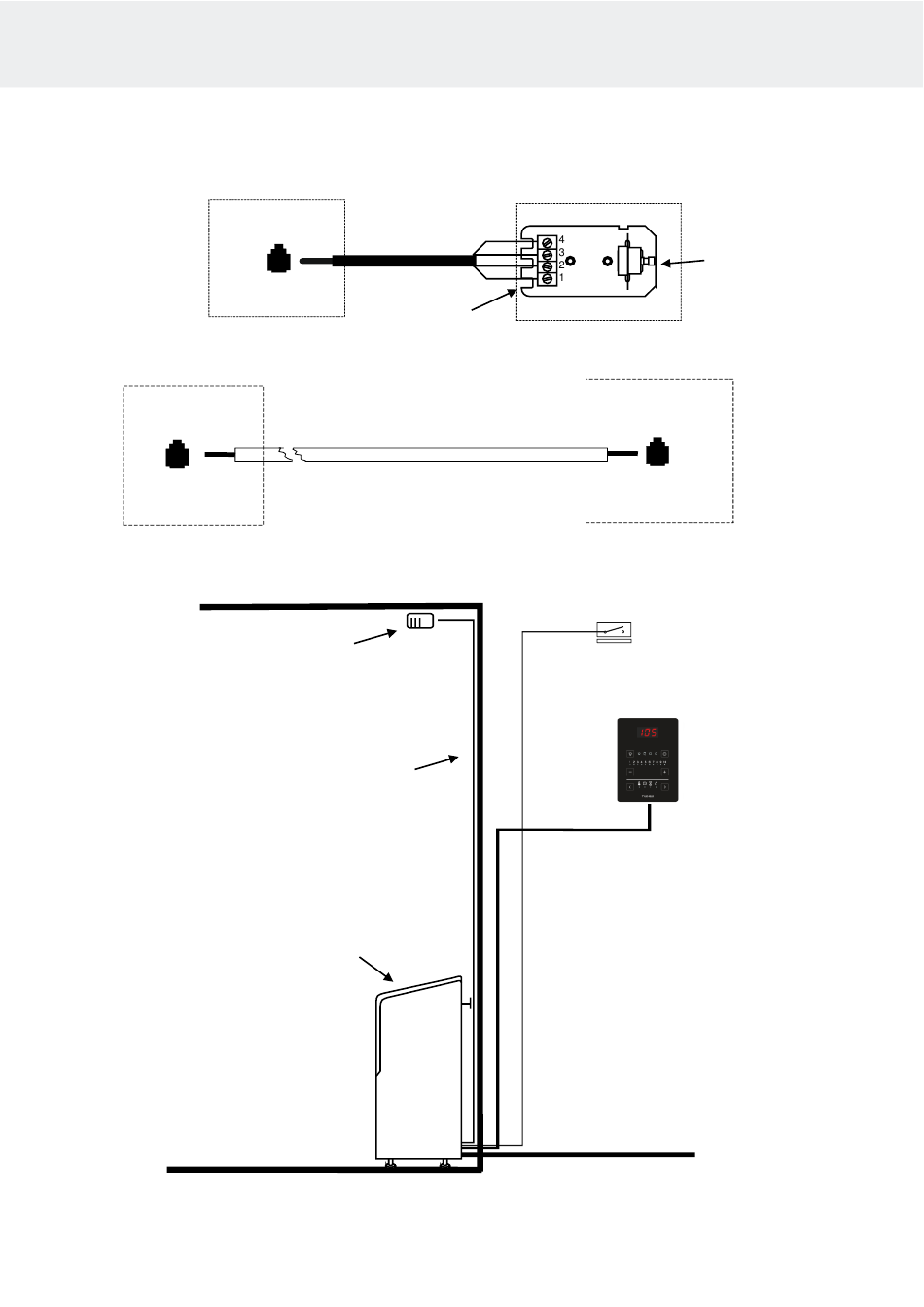

Rysunek 9 Rysunek poglądowy
Rysunek poglądowy w przypadku zastosowania panelu
sterującego Pure
1= Niebieski
2= Biały
3= Czerwony
4= Zółty
RJ10 Kabel łączący
Kabel Silikonowy
4 x 0,25 mm²
Piec do sauny
Czujnik OLET 31
Panel sterowania
Pure
Przełącznik drzwiowy
Panel sterowania
Pure
UWAGA!
Patrz więcej szczegółów
instrukcja instalacji
w panelu sterowania
instrukcja obsługi
Zasilanie
230V – 240V 1N~/ 2~
230V 3~
400V – 415V 3N~
13
Ogranicznik końcowy,
powrót,
potwierdzenie
