Élément
Description
4
Carte réseau 2*
5
Carte réseau 3*
6
Carte réseau 4*
7
Alimentation système
*La numérotation réelle des cartes réseau peut varier en fonction de plusieurs facteurs, dont le système d'exploitation
installé sur le serveur en lame.

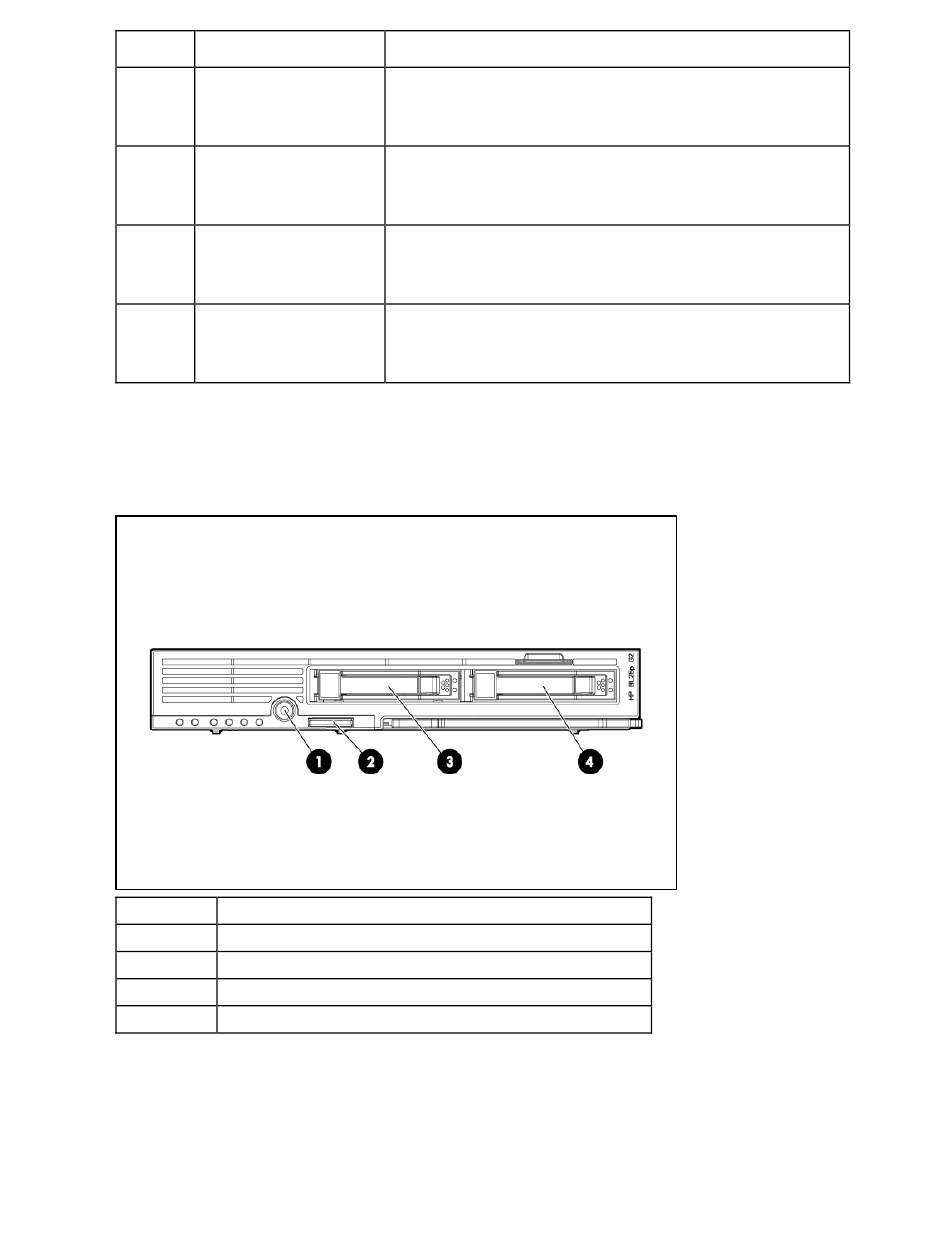

Composants du panneau avant
Élément
1
2
3
4
*Le port d'E/S est utilisé avec le câble d'E/S local pour exécuter certaines procédures de diagnostic
et de configuration du serveur en lame.
État
Vert = Liaison avec le réseau
Vert clignotant = Activité réseau
Éteint = Pas de liaison ou d'activité
Vert = Liaison avec le réseau
Vert clignotant = Activité réseau
Éteint = Pas de liaison ou d'activité
Vert = Liaison avec le réseau
Vert clignotant = Activité réseau
Éteint = Pas de liaison ou d'activité
Vert = Allumé.
Orange = Standby (alimentation auxiliaire disponible)
Éteint = Hors tension
Description
Interrupteur Marche/Standby
Port d'E/S*
Compartiment de disque dur n° 1
Compartiment de disque dur n° 2
Identification des composants 7
