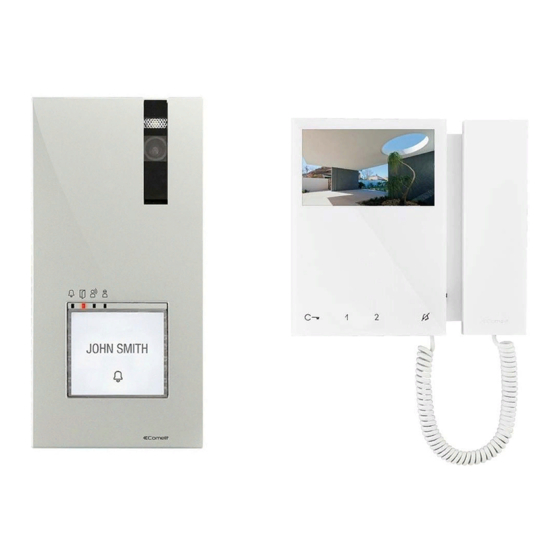

Manuale tecnico kit monofamiliare Art. 8461M, 8461MB
Technical manual for single-family kit Art. 8461M, 8461MB
Manuel technique kit un appel Art. 8461M, 8461MB
Technische handleiding enkelvoudige installatiekit Art. 8461M, 8461MB
Passion.Technology. Design.
Technisches Handbuch Kit Einteilnehmerinstallation Art. 8461M, 8461MB
Manual técnico del kit unifamiliar Arts. 8461M y 8461MB
Manual técnico kit monofamiliar Art. 8461M, 8461MB

Publicité

loading

Manuels Connexes pour Comelit 8461M

Sommaire des Matières pour Comelit 8461M

  • Page 1 Manuel technique kit un appel Art. 8461M, 8461MB Technische handleiding enkelvoudige installatiekit Art. 8461M, 8461MB Passion.Technology. Design. Technisches Handbuch Kit Einteilnehmerinstallation Art. 8461M, 8461MB Manual técnico del kit unifamiliar Arts. 8461M y 8461MB Manual técnico kit monofamiliar Art. 8461M, 8461MB...
  • Page 2 • Tutti gli apparecchi devono essere destinati esclusivamente all’uso per cui sono stati concepiti. Comelit Group S.p.A. declina ogni responsabilità per un utilizzo improprio degli apparecchi, per modifiche effettuate da altri a qualunque titolo e scopo, per l’uso di accessori e materiali non originali.
  • Page 3 Funzionamento con posti interni supplementari A MAX B MAX C MAX Comelit Art. 4577 1 mm (Ø 1,2 mm AWG 17) CHIAMATA GENERALE INTERNA 200 m 100 m 200 m (655 feet) (330 feet) (655 feet) Questa funzione permette di inviare una chiamata agli altri UTP5 cat.

  • Page 4: General Information

    • All the equipment must only be used for the purpose it was designed for. Comelit Group S.p.A. declines any responsibility for improper use of the apparatus, for any alterations made by others for any reason or for the use of non-original accessories or materials.
  • Page 5 Operation with additional internal units A MAX B MAX C MAX Comelit Art. 4577 1 mm (Ø 1,2 mm AWG 17) GENERAL INTERNAL CALL 200 m 100 m 200 m (655 feet) (330 feet) (655 feet) This function can be used to transmit a call to the other units (door UTP5 cat.

  • Page 6: Généralités

    • Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont été conçus. La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage des appareils, pour des modifications effectuées par d’autres personnes pour n’importe quelle raison et pour l'utilisation d’accessoires et matériaux non d'origine.

  • Page 7: Fonctionnement

    Fonctionnement avec postes intérieurs supplémentaires A MAX B MAX C MAX Comelit Art. 4577 1 mm (Ø 1,2 mm AWG 17) APPEL GÉNÉRAL INTERNE 200 m 100 m 200 m (655 feet) (330 feet) (655 feet) Cette fonction permet d'envoyer un appel aux autres appareils UTP5 cat.

  • Page 8: Algemene Kenmerken

    • Alle apparaten mogen alleen gebruikt worden voor het beoogde doel waarvoor ze zijn ontworpen. Comelit Group S.p.A. is niet verantwoordelijk voor oneigenlijk gebruik van de apparatuur, voor wijzigingen die om welke reden dan ook door derden zijn aangebracht, en voor het gebruik van accessoires en materialen die niet door de fabrikant zijn aangeleverd.
  • Page 9 Werking met extra deurstations A MAX B MAX C MAX Comelit Art. 4577 1 mm (Ø 1,2 mm AWG 17) ALGEMENE INTERNE OPROEP 200 m 100 m 200 m (655 feet) (330 feet) (655 feet) Met deze functie kunnen andere apparaten (video-deurintercomsystemen UTP5 cat.
  • Page 10 • Der Einbau muss strikt nach Herstelleranweisungen und unter Einhaltung der einschlägigen Vorschriften erfolgen. Nicht den internen Kurzschluss- und Überlastungsschutz verändern. • Alle Geräte dürfen nur für den Zweck eingesetzt werden, für den sie entwickelt worden sind. Comelit Group S.p.A. übernimmt keine Haftung für unsachgemäßen Gebrauch der Geräte, für durch Dritte vorgenommene Änderungen oder die Verwendung von Nicht-Original-Zubehör und -Ersatzteilen.
  • Page 11 Betrieb mit zusätzlichen Innensprechstellen A MAX. B MAX. C MAX. Comelit Art. 4577 1 mm (Ø 1,2 mm AWG 17) ALLGEMEINER INTERNRUF 200 m 100 m 200 m (655 Fuß) (330 Fuß) (655 Fuß) Diese Funktion ermöglicht, einen Ruf an die anderen Geräte (Video- UTP5 Kat.
  • Page 12 • Todos los aparatos deben destinarse exclusivamente al uso para el cual han sido construidos. Comelit Group S.p.A. declina toda responsabilidad por el uso impropio de los aparatos, por cambios efectuados por terceros por cualquier motivo o finalidad y por el uso de accesorios y materiales no originales.
  • Page 13 Funcionamiento con unidades internas adicionales A MAX B MAX C MAX Comelit Art. 4577 1 mm (Ø 1,2 mm AWG 17) LLAMADA GENERAL INTERNA 200 m 100 m 200 m (655 feet) (330 feet) (655 feet) Esta función permite enviar una llamada a otros aparatos (vídeo UTP5 cat.
  • Page 14 • Todos os aparelhos devem ser exclusivamente destinados ao uso para o qual foram concebidos. Comelit Group S.p.A. declina qualquer responsabilidade pelo uso impróprio do equipamento, quaisquer modificações efectuadas por qualquer motivo sem autorização prévia, como também pelo uso de acessórios e materiais que não tenham sido originariamente fornecidas pela Comelit Group S.p.A.
  • Page 15 Funcionamento com postos internos adicionais A MAX B MAX C MAX Comelit Art. 4577 1 mm (Ø 1,2 mm AWG 17) CHAMADA GERAL INTERNA 200 m 100 m 200 m (655 feet) (330 feet) (655 feet) Esta função permite enviar uma chamada a outros aparelhos (vídeo- UTP5 cat.
  • Page 16 Installazione citofono Art. 2638 Installation der Innensprechstelle Art. 2638 Installing door-entry phone Art. 2638 Instalación del telefonillo art. 2638 Installation combiné audio Art. 2638 Instalação do telefone intercomunicador art. 2638 Installatie deurtelefoon art. 2638...
  • Page 17 Grundanschlussplan Kit Einteilnehmerinstallation 8461M (/BM), 8461MB (/BM). Inbetriebnahme/Spannungsprüfung an der Anlage in Standby. Esquema de conexión básico del kit unifamiliar arts. 8461M (/BM) y 8461MB (/BM). Puesta en funcionamiento/comprobación de las tensiones con la instalación en reposo. Esquema de ligação base do kit monofamiliar 8461M (/BM) e 8461MB (/BM). Colocação em funcionamento/controlo das tensões da instalação em espera...
  • Page 18 Anschlussplan Erweiterung Kit Art. 8461M (/BM), 8461MB (/BM) für Zweiteilnehmerinstallation. Esquema de conexión de expansión del kit arts. 8461M (/BM) y 8461MB (/BM) para instalación bifamiliar Esquema de ligação de expansão do kit art. 8461M (/BM) e 8461MB (/BM) para instalação bifamiliar...
  • Page 19 Anschlussplan Erweiterung Kit Art. 8461M (/BM), 8461MB (/BM) für Vierteilnehmerinstallation. Esquema de conexión de expansión del kit arts. 8461M (/BM) y 8461MB (/BM) para instalación de 4 usuarios Esquema de ligação de expansão do kit art. 8461M (/BM) e 8461MB (/BM) para instalação de 4 utilizadores...
  • Page 20 MNK/017AQC Schema di collegamento impianto con posto esterno principale Art. 4893, posto esterno secondario Art. 4893 e scambio Art. 1405 Connection diagram for system with main external unit Art. 4893, secondary external unit Art. 4893 and switching device Art. 1405 Schéma de connexion installation avec poste extérieur principal Art.
  • Page 21 MNK/017QC Schema di collegamento impianto monofamiliare con 3 posti esterni Art. 4893 e scambio Art. 1404 Connection diagram for single-family system with 3 external units Art. 4893 and switching device Art. 1404 Schéma de connexion installation un appel avec 3 postes extérieurs Art. 4893 et commutateur Art. 1404 Aansluitschema enkelvoudige installatie met 3 deurstations Art.
  • Page 22 MNK/017CQC Schema di collegamento impianto con 2 kit monofamiliari e posto esterno principale Art. 4893 Connection diagram for system with 2 single-family kits and main external unit Art. 4893 Schéma de connexion installation avec 2 kits un appel et poste extérieur principal Art. 4893 Aansluitschema systeem met 2 enkelvoudige installatiekits en hoofddeurstation Art.
  • Page 23 Anschlussplan Kit Einteilnehmerinstallation 8461M (/BM) und 8461MB (/BM) mit zusätzlichem Art. 1256 Esquema de conexión del kit unifamiliar 8461M (/BM) y 8461MB (/BM) con el art. 1256 Esquema de ligação de kit monofamiliar 8461M (/BM) e 8461MB (/BM), com a adição do art. 1256 6700W...
  • Page 24 Esquema de conexión del kit unifamiliar 8461M (/BM) y 8461MB (/BM) con un módulo para telecámara separada art. 1409 Esquema de ligação de kit monofamiliar 8461M (/BM) e 8461MB (/BM), com a adição de um módulo para câmara separada art. 1409...
  • Page 25 Anschlussplan Kit Einteilnehmerinstallation 8461M (/BM) und 8461MB (/BM) mit einem Hauptmonitor und 2 Zusatzmonitoren (in Kaskadenschaltung). Esquema de conexión de la instalación unifamiliar 8461M (/BM) y 8461MB (/BM), con un monitor principal y 2 monitores secundarios (en cascada) Esquema de ligação de instalação monofamiliar 8461M (/BM) e 8461MB (/BM), com um monitor principal e 2 monitores secundários (em cascata)
  • Page 26 MNK/Q22 Schema di collegamento impianto con espansione massima in derivazione per singolo indirizzo di chiamata Connection diagram for system with maximum expansion in branch connection for single call address Schéma de connexion installation avec extension maximale en dérivation pour chaque adresse d'appel Aansluitschema installatie met maximale uitbreiding en afgetakte aansluiting per afzonderlijk oproepadres Anschlussplan Anlage mit maximaler Erweiterung über Abzweigung für eine einzelne Rufadresse Esquema de conexión de la instalación con expansión máxima en derivación para una única dirección de llamada...
  • Page 27 MNK/AAE Schema di collegamento in derivazione da posto interno video dei citofoni supplementari Art. 2610 e Art. 6228(B)(W) Connection diagram for branch connection from internal video unit of additional door-entry phones Art. 2610 and Art. 6228(B)(W) Schéma de connexion en dérivation à partir d'un poste intérieur vidéo des combinés audio supplémentaires Art. 2610 et Art. 6228(B)(W) Aansluitschema met afgetakte aansluiting vanaf het binnentoestel met beeld van de extra deurtelefoons Art.
  • Page 28 MNK/DO Variante collegamento chiamata fuori porta Floor door call connection variant Variante door-open Variante connexion appel palier Door-open variant Variant met aansluiting van een etagebel Variante ouvre-porte Variant door-open Anschlussvariante Rufsignale der Außensprechstellen Variante Tür-offen Variante con conexión para llamada timbre de planta Variante puerta abierta Variante para ligação da campainha externa Variante “door-open”...
