- Page 1 MANUEL TECHNIQUE KIT un appel art. 8461V Passion.Technology. Design.
-
Page 2: Avertissements
Ne pas toucher les protections internes contre les courts-circuits et les surcharges. • Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont été conçus. La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage des appareils, pour des modifications effectuées par d’autres personnes pour n’importe quelle raison et pour l'utilisation d’accessoires et matériaux non d'origine. -
Page 3: Table Des Matières
Sommaire Avertissements ................2 Schémas de connexion ..............29 Contenu dans l'emballage .............. 4 KIT 8461V : installation un appel base. Distances de fonctionnement ............5 Mise en service/vérification tensions d'installation au repos ....29 Alimentation Art. 1209 ..............6 KIT 8461V : évolution pour installation deux appels ......30 Description ....................6 KIT 8461V : évolution pour quatre appels ..........31 Poste extérieur Art. -
Page 4: Contenu Dans L'emballage
• Sluit de voeding af voordat u onderhoudswerkzaamheden uitvoert. • All the equipment must only be used for the purpose it was designed for. Comelit • Installeer de camera niet tegenover felle lichtbronnen of op plaatsen waar de Group S.p.A. -
Page 5: Distances De Fonctionnement
1209 1214/2C 1209 4893 4893 A MAX B MAX Comelit Art. 4577/4579 1 mm2 (Ø 1,2 mm AWG 17) 200 m 100 m (655 feet) (330 feet) UTP5 cat. 5 0,2 mm2 (Ø 0,5 mm AWG 24) 100 m 60 m... -
Page 6: Alimentation Art. 1209
Alimentation Art. 1209 Description Alimentateur 31V CC pour KIT 2 fils sur lequel le poste extérieur et le poste intérieur peuvent être directement branchés. Doté de protections contre les surcharges et les court-circuits. Tension en entrée 110-240V CA. Dimensions 108 x 90 x 62 mm (6 modules DIN). Dopo un cortocircuito,per ripristinare l'apparecchio, interrompere l'alimentazione per circa 1 minuto. -
Page 7: Poste Extérieur Art. 4893

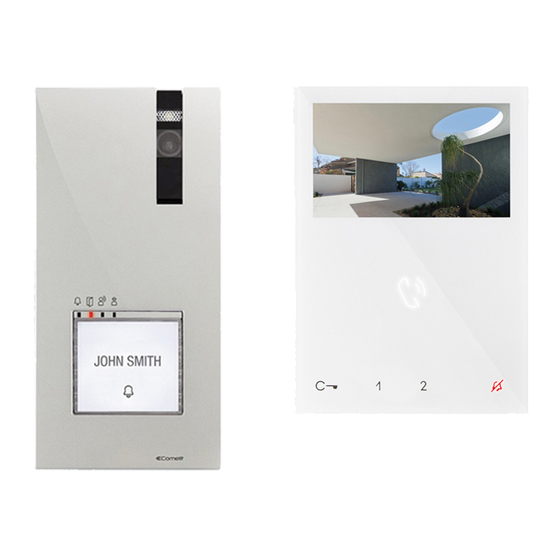

Poste extérieur Art. 4893 Description Platine extérieure vidéophonique en saillie série Quadra. Façade en aluminium moulé sous pression, caméra grand-angle couleurs et led d'éclairage nocturne. Boutons capacitifs avec possibilité de confi gurer de 1 à 4 boutons d'appel par dip switch. Led de signalisation d'appel envoyé, ouvre-porte activé, phonie activée et ligne occupée. -
Page 8: Installation
Installation OUVRIR ATTENTION ! Bien visser afin d'éviter les infiltrations option... - Page 9 Il est possible de télécharger le logiciel gratuit (Art. 1235A) sur le site www.comelitgroup.com pour l'impression des étiquettes de la platine de rue et utiliser les feuilles adhésives prédécoupées disponibles sur notre catalogue (Art. 1217) ENLEVER JOHN SMITH VÉRIFIER QUE L'ORIENTATION PETER WHIT EST CORRECTE...
-
Page 10: Réglages Platine Extérieure
Réglages platine extérieure f Régler les DIP de S1 correspondant à la fonction à programmer à partir du tableau ci-après DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 Le relais temps temps temps Envoi appel : tonalités de... -
Page 11: Programmation Adresses D'appel Pour 2/-4 Usagers Et Platine Extérieure Supplémentaire
Programmation adresses d'appel pour 2/-4 usagers et platine extérieure supplémentaire √ Noter les réglages du dip-switch. exemple: REMARQUE Fig. 3 - Définir sur le dip-switch le code correspondant à la fonction que l'on désire programmer, selon le tableau page 11. Rétablir la configuration des dip-switches de S1 Code Dip-Switch ON... -
Page 12: Programmation Adresse D'appel Générique
Programmation adresse d'appel générique √ Noter les réglages du dip-switch. exemple: REMARQUE Fig. 3 - Saisir le code usager au moyen des DIP S1 (voir tableau A page 13). Rétablir la configuration des dip-switches de S1... -
Page 13: Adresse De Montant
Adresse de montant TAB. A Dip switch Dip switch Dip switch Dip switch Dip switch Dip switch Dip switch Dip switch Code Code Code Code Code Code Code Code 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6... -
Page 14: Description Moniteur Art. 6721W
Description moniteur Art. 6721W 1. Réglage de la luminosité f Pour augmenter le volume tourner dans le sens des aiguilles d’une montre 2. Réglage volume haut-parleur f Pour augmenter la luminosité tourner dans le sens des aiguilles d’une montre 3. Écran LCD 4,3” couleurs 4. -
Page 15: Description Des Touches À Effleurement
Description des touches à effleurement f Appuyer 1 fois sur une touche au choix pour exécuter la fonction à laquelle elle est associée Attendre environ 1 seconde avant d’appuyer à nouveau sur la même touche. En appuyant plusieurs fois de suite sur la même touche, la commande est annulée. -
Page 16: Installation
Installation 115 mm fixation en option... -
Page 17: Démontage / Montage Borne
Démontage / Montage borne Montage KIT mise à jour Art. 6734W (pour démonter) -
Page 18: Fonctionnement
Fonctionnement Répondre à l’appel en réception Appuyer sur la touche à effleurement d’activation de la phonie pour répondre à l’appel en réception. Activation/désactivation modalité de réponse automatique f Pression prolongée sur la touche d’activation phonie pendant 10 sec » (ACTIVATION) + LED phonie avec ÉCLAIRAGE FIXE »... -
Page 19: Configuration Avancée Moniteur
Configuration avancée moniteur Avertissements Au cas où les configurations par défaut (voir tableau page 18) ne répondraient pas à vos besoins, vous pouvez modifier la programmation des touches en suivant les procédures décrites ci-après. Une fois la procédure terminée, placer les DIP 1-2-3-4 de S2 en combinaison 1111 (réglage PROG dans les tableaux de configuration page 19-23). -
Page 20: Programmation Des Boutons Pour Appel Intercommunicant
Programmation des boutons pour appel intercommunicant DIP S2 Art. 6721W(/BM) + Art. 6734 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 INTb INTb INTb ADRESSE INTb INTb INTb PROG Exemple 1 - Intercommunicant général programmation P3= appel général interne, P4= intercommunicant général avec adresse 9 Exemple 2 - Intercommunicant sélecteur sur moniteur avec code usager 1 et adresse intercommunicant 1 programmation P3= intercommunicant sélecteur avec adresse 2, P4= intercommunicant sélecteur avec adresse 3... -
Page 21: Programmation Directe Appel Intercommunicant
Programmation directe appel intercommunicant Permet la programmation des appels intercommunicants directement depuis les postes intérieurs. √ Nécessite la présence de 2 opérateurs Phase 1 : entrée en programmation L’opérateur 1 et l’opérateur 2 effectuent les opérations suivantes sur 2 postes intérieurs : 1. -
Page 22: Programmation Des Touches Pour Actionneur Générique Ou Particulier
Programmation des touches pour actionneur générique ou particulier DIP S2 Art. 6721W(/BM) + Art. 6734 DIP S1 DIP 1 DIP 2 DIP 3 DIP 4 ADRESSE PROG Exemple : sur moniteur avec code usager 5 programmation P1= actionneur générique, P2= actionneur particulier avec code 125 Noter les réglages du dip-switch 1. -
Page 23: Programmation Des Boutons Pour D'autres Fonctions
Programmation des boutons pour d’autres fonctions DIP S2 Art. 6721W(/BM) + Art. 6734 DIP 1 DIP 2 DIP 3 DIP 4 PROG Légende Ouvre-porte Auto-allumage Appel combiné parlophonique gardien Docteur PROG Fonctions programmées Exemple : sur moniteur avec code usager 5 programmation P1= auto-allumage, P2=Médecin. 1. -
Page 24: Programmation Range
Programmation range Prendre note de la configuration de S2, S1 et la rétablir à la fin de la programmation Effectuer les opérations de 1 à 4 S2 DIP Adresse range 1 2 3 4 5 6 minimum 0 0 0 0 1 0 programmer code, TAB. -
Page 25: Reset De Programmation
Reset de programmation Configurations d’usine : • Fonctions des boutons selon la combinaison DIP 1-2-3-4 de S2 ; • Adresse intercommunicant absente ; • Fonction range et adresses mini et maxi absentes ; DIP OFF • Reset sonneries. Prendre note de la configuration de S2, S1 et la rétablir à la fin de la programmation S2 DIP DIP ON 1 2 3 4 5 6... -
Page 26: Fonctionnement
Fonctionnement Effectuer un appel à partir du poste extérieur f Appuyer sur le bouton correspondant au résident à contacter pour effectuer l'appel. Si la ligne est libre: La led permettant d’éclairer l’appelant s’allume sur le poste extérieur, la led clignote et une tonalité de confirmation retentit. -
Page 27: Combinés Audio Supplémentaires Art. 2638
Fonctionnement avec commutateur Art. 1404 (par défaut) Dans la configuration de l’Art. 1404, les dip switches MIN et MAX définissent respectivement le code usager le plus bas et le code usager le plus haut pouvant être branchés à la colonne montante. Pour programmer les valeurs désirées, se référer au tableau de la page 13. -
Page 28: Installation Combiné Audio Art. 2638
Installation combiné audio Art. 2638 Programmation combiné audio Art. 2638 Régler le code d'appel à l'aide du dip switch U2 en respectant les indications du tableau page 13. -
Page 29: Schémas De Connexion
Schémas de connexion KIT 8461V : installation un appel base. Mise en service/vérification tensions d'installation au repos 6721W 6721W/BM 1234 67 110-240V 30 Vdc 30 Vdc 1209 Bouton ouvre-porte sortie. 4893 MNVK/039QC... -
Page 30: Kit 8461V : Évolution Pour Installation Deux Appels
KIT 8461V : évolution pour installation deux appels 1216 6721W 6721W/BM +6710 1214/2C 6721W 6721W/BM 1234 67 1234 67 1214/2C 110-240V 1209 4893 8461V Les moniteurs supplémentaires Art. 6721W/BM ne sont pas équipés de l’étrier. Pour programmer la fonction spéciale « boutons 1-2 actifs avec adresses d’appel 1-2 », voir page 11. Bouton ouvre-porte sortie. -
Page 31: Kit 8461V : Évolution Pour Quatre Appels
KIT 8461V : évolution pour quatre appels 1216 6721W 6721W/BM +6710 1214/2C 1234 67 6721W 6721W/BM +6710 1234 67 1214/2C 6721W 6721W/BM +6710 1214/2C 1234 67 6721W 6721W/BM 1234 67 1214/2C Les moniteurs supplémentaires 110-240V Art. 6721W/BM ne sont pas équipés de l’étrier. -
Page 32: Kit 8461V : Évolution Avec Second Poste Extérieur 4893 Et Commutateur Art. 1405
KIT 8461V : évolution avec second poste extérieur 4893 et commutateur Art. 1405 6721W 6721W/BM 1234 67 1209 L1 L1 L2 L2 110-240V 1405 4893 4893 SLAVE MAIN 8461V Pour programmer les fonctions spéciales « Poste extérieur (HP) principal » et « Poste extérieur (HP) secondaire », voir page 11. -
Page 33: Kit 8461V : Évolution Avec 3 Postes Extérieurs 4893 Et Commutaeur Art. 1404
KIT 8461V : évolution avec 3 postes extérieurs 4893 et commutaeur Art. 1404 6721W 6721W/BM 1234 67 1404 1404 110-240V 110-240V 110-240V 1209 1209 1209 4893 4893 4893 8461V Bouton ouvre-porte sortie. La fonction « Poste extérieur (HP) avec commutateur (secondaire) » est activée par défaut (voir chapitre Fonctionnement page 26). -
Page 34: Schéma De Connexion Installation Avec 2 Kits Un Appel Kit 8461V Et Platine Extérieure Principale Art. 4893
Schéma de connexion installation avec 2 KITS un appel KIT 8461V et platine extérieure principale Art. 4893 1216 1216 6721W 6721W 6721W/BM 6721W/BM 1234 67 1234 67 1214/2C 1214/2C 1404 1404 110-240V 110-240V 110-240V 1209 1209 1209 4893 4893 4893 8461V 8461V Pour programmer la fonction spéciale «... -
Page 35: Kit 8461V : Ajout Relais Actionneur Art. 1256
KIT 8461V : ajout relais actionneur Art. 1256 6721W 6721W/BM 1234 67 1200 1256 12V~ 230V~ 12/24V AC/DC 1214/2C 110-240V Pour de plus amples informations, consulter 1209 le manuel correspondant. Bouton ouvre-porte sortie. 4893 8461V MNVK/EQC... -
Page 36: Kit 8461V : Ajout Module Caméra Déportée Art. 1409
KIT 8461V : ajout module caméra déportée Art. 1409 6721W 6721W/BM 1234 67 110-240V 1209 1409 1200 12V~ 230V~ IN IN 1234 67 4893 8461V À alimenter séparément. Pour le paramétrage et le fonctionnement de l’Art. 1409, consulter le manuel correspondant. Bouton ouvre-porte sortie. -
Page 37: Kit 8461V : Ajout 2 Moniteurs Secondaires En Cascade
KIT 8461V : ajout 2 moniteurs secondaires en cascade 6721W 6721W 6721W 6721W/BM 6721W/BM 6721W/BM +6710 +6710 1234 67 1234 67 1234 67 1209 Les moniteurs supplémentaires Art. 6721W/BM ne sont pas équipés de l’étrier. MNVK/Q23 Schéma de connexion installation deux appels, avec un moniteur principal et 2 moniteurs secondaires (en cascade) 6721W 6721W... -
Page 38: Schéma De Connexion Installation Avec Extension Maximale En Dérivation Pour Chaque Adresse D'appel
Schéma de connexion installation avec extension maximale en dérivation pour chaque adresse d'appel 6721W 6721W 1216 6721W/BM 6721W/BM +6710 +6710 1234 67 1234 67 1234 67 1214/2C 6721W 6721W 6721W/BM 6721W/BM +6710 1234 67 1234 67 1234 67 1214/2C 1209 Les moniteurs supplémentaires Art. -
Page 39: Schéma De Connexion En Dérivation À Partir De La Colonne Montante Des Combinés Audio Supplémentaires Art. 2738W, Art. 6228(B)(W)
Schéma de connexion en dérivation à partir de la colonne montante des combinés audio supplémentaires Art. 2738W, Art. 6228(B)(W) 6721W 6721W/BM 1214/2C 2738W 1214/2C 6228B 6228W 1214/2C 2610 1214/2C S2 S1 1209 MNVK/FC Variante utilisation signalisation porte ouverte 110-240V 1209 Entrée active à... -
Page 40: Variante Avec Gâche De Sécurité Et Alimentation Supplémentaire
Variante avec gâche de sécurité et alimentation supplémentaire 12/24V AC/DC Bouton ouvre-porte sortie. 4893 SB2/SNPQ Variante connexion appel palier En cas de plusieurs combinés parlophoniques ou étriers moniteur avec le même code usager, relier le bouton CFP sur un seul ; tous les dispositifs sonneront en même temps. 20 m MAX - Pour la connexion, utiliser un câble blindé... - Page 42 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
