Connecteurs internes de la carte mère

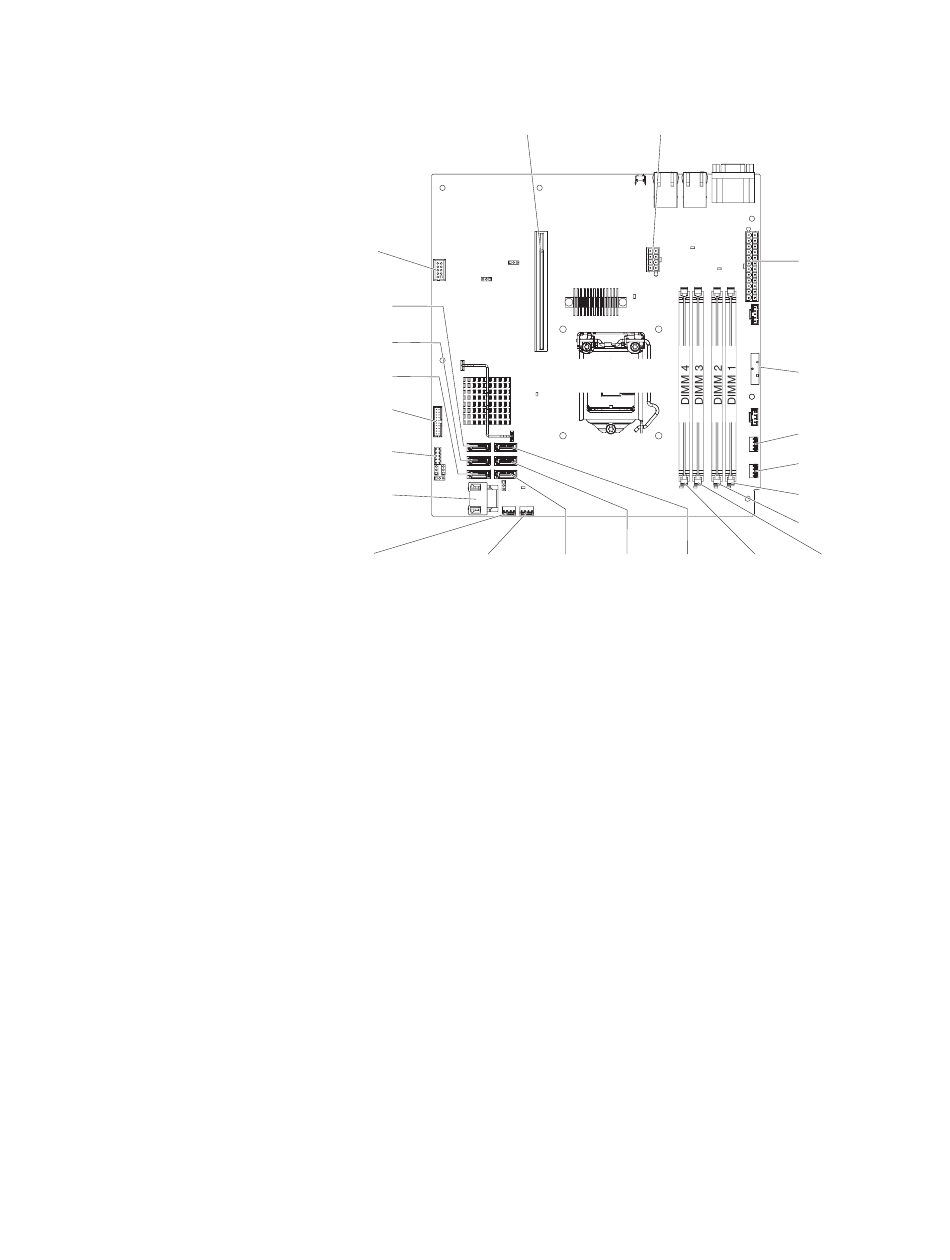

La figure suivante présente les connecteurs internes sur la carte mère.
Connecteur du panneau
d'information opérateur
Connecteur de carte de bus PCI
Connecteur de
configuration de
fond de panier SAS
SATA 5
SATA 4
SATA 3
Connecteur de l'unité
USB avant
Connecteur
de clé hyperviseur USB
Connecteur du
Connecteur du
ventilateur 1
ventilateur 2
Alimentation 2
Microprocesseur
SATA 2 SATA 1 SATA 0
Chapitre 2. Installation des périphériques en option
Alimentation 1
Pile
Connecteur du
ventilateur 4
Connecteur du
ventilateur 3
DIMM 1
DIMM 2
DIMM 4 DIMM 3
