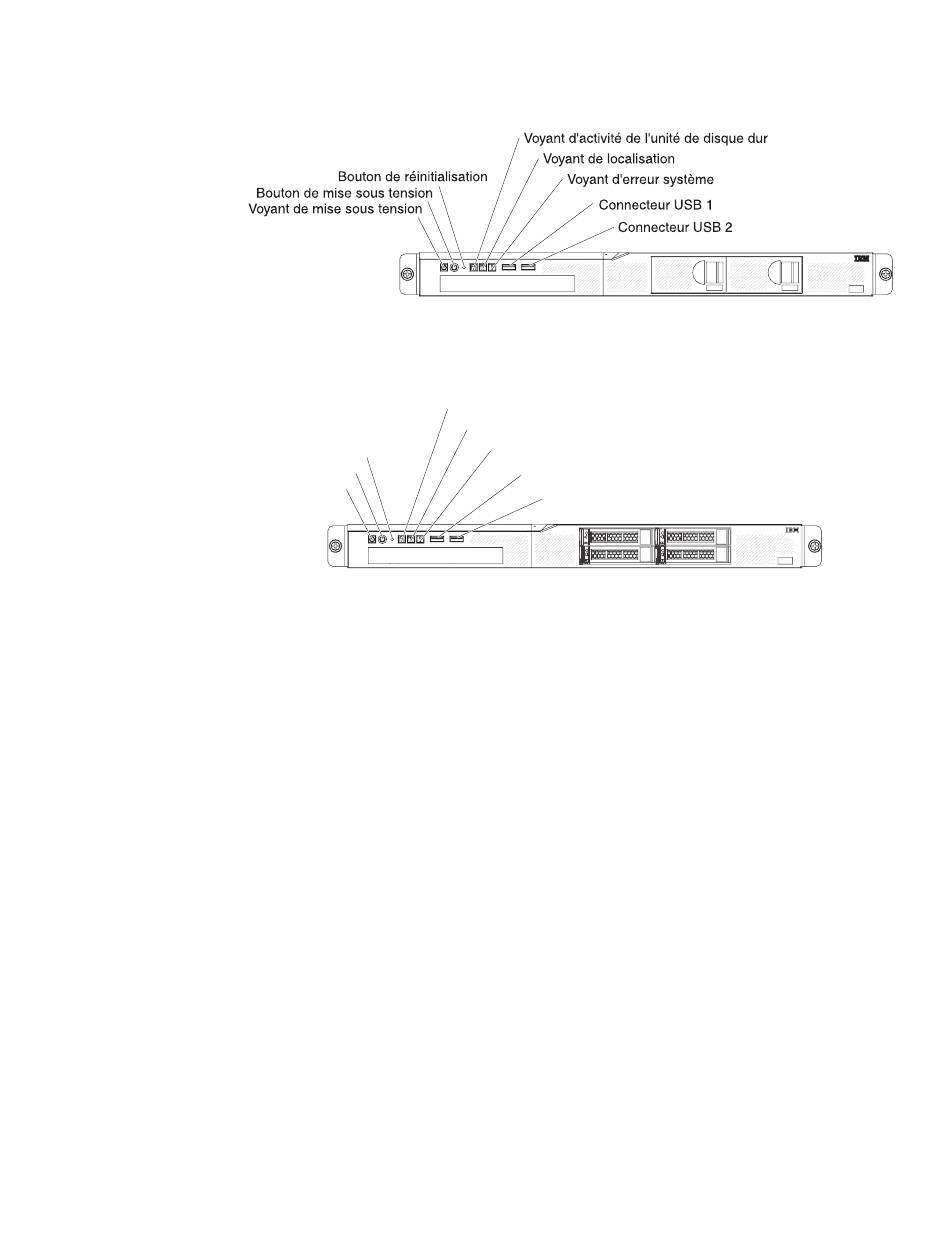

La figure suivante présente les boutons de commande, les voyants et les
connecteurs situés à l'avant des quatre modèles d'unité de disque dur 2,5 pouces à
remplacement standard.
La figure suivante présente les boutons de commande, les voyants et les
connecteurs situés à l'avant des quatre modèles d'unité de disque dur 2,5 pouces
remplaçable à chaud.
Bouton de
réinitialisation
Bouton de mise
sous tension
Voyant de mise
sous tension
v Voyant de mise sous tension : Les états du voyant de mise sous tension sont
les suivants :
Eteint : L'alimentation par courant alternatif n'est pas présente, le bloc
d'alimentation ou le voyant lui-même est défaillant.
Clignotements rapides (quatre par seconde) : Le serveur est
partiellement sous tension, mais n'est pas prêt au démarrage complet. Le
bouton de mise sous tension est désactivé. Cet état peut durer de 1 à
3 minutes.
Clignotements lents (un par seconde) : Le serveur est prêt à être mis
sous tension. Vous pouvez appuyer sur le bouton de mise sous tension sur le
serveur.
Allumé : Le serveur est sous tension.
v Bouton de mise sous tension : Ce bouton permet de mettre le serveur sous
ou hors tension manuellement.
v Bouton de réinitialisation : Ce bouton permet de réinitialiser le serveur et de
lancer l'autotest à la mise sous tension. Vous devrez peut-être utiliser la pointe
d'un crayon ou un trombone pour appuyer sur le bouton.
v Voyant d'activité de l'unité de disque dur : Ce voyant clignote lorsque l'unité
de disque dur correspondante est utilisée.
v Voyant de localisation : Ce voyant bleu permet de localiser visuellement le
serveur parmi d'autres serveurs. Il sert également de bouton de détection de
présence. Vous pouvez utiliser IBM Director pour allumer ce voyant à distance.
Le voyant est contrôlé par le module IMM2.
v Voyant d'erreur système : Ce voyant jaune s'allume dès qu'une erreur système
se produit.
v Connecteurs USB : Ces connecteurs permettent de relier un périphérique USB
(souris, clavier ou autre).
Voyant d'activité de l'unité de disque dur
Voyant de localisation
Voyant d'erreur système
Connecteur USB 1
Connecteur USB 2
