5 Installation
▶
Utilisez un câble souple pour l'alimenta-
tion secteur qui transite par la gaine de
câbles du produit.
1. Ouvrez le boîtier électronique. (→ page 17)
2. Débranchez le connecteur ProE de l'emplacement
prévu pour le raccordement secteur sur le circuit
imprimé (X1).
3. Dévissez le connecteur ProE du câble de raccordement
au secteur monté d'usine le cas échéant.
4. Utilisez un câble de raccordement au secteur normalisé
à trois brins en lieu et place du câble d'usine si néces-
saire.
5. Procédez au câblage. (→ page 17)
6. Fermez le boîtier électronique.
7. N'oubliez pas qu'il sera nécessaire de raccorder les gaz
de combustion à une installation du système ventouse
indépendante de l'air ambiant. (→ page 16)
5.10.5 Raccordement du régulateur au système
électronique
1. Montez le régulateur si nécessaire.
2. Ouvrez le boîtier électronique. (→ page 17)
3. Procédez au câblage conformément au schéma élec-
trique en annexe.
Conditions: Raccordement d'un régulateur à sonde extérieure ou d'un
thermostat d'ambiance par liaison eBUS
▶
Connectez le régulateur au niveau du raccordement
eBUS.
▶
Shuntez le raccord 24 V = RT (X100 ou X106) en l'ab-
sence de shunt.
Conditions: Raccordement d'un régulateur basse tension (24 V)
▶
Retirez le shunt et branchez le régulateur au niveau du
raccord 24 V = RT (X100 ou X106).
Conditions: Raccordement d'un thermostat maximal à un chauffage au
sol
▶
Retirez le shunt et branchez le thermostat maximal sur
le raccord Burner off.
4. Fermez le boîtier électronique.
5. Ajustez le paramètre du régulateur de circuits multiples
D.018 et faites-le passer de Eco (fonctionnement inter-
mittent de la pompe) à Confort (fonctionnement perma-
nent de la pompe), cf. chapitre Adaptation en fonction
de l'installation de chauffage.
5.10.6 Raccordement de l'unité de communication
Le produit est compatible avec Internet.
▶
Procédez au raccordement de l'unité de communication
conformément à la notice d'installation jointe.
18

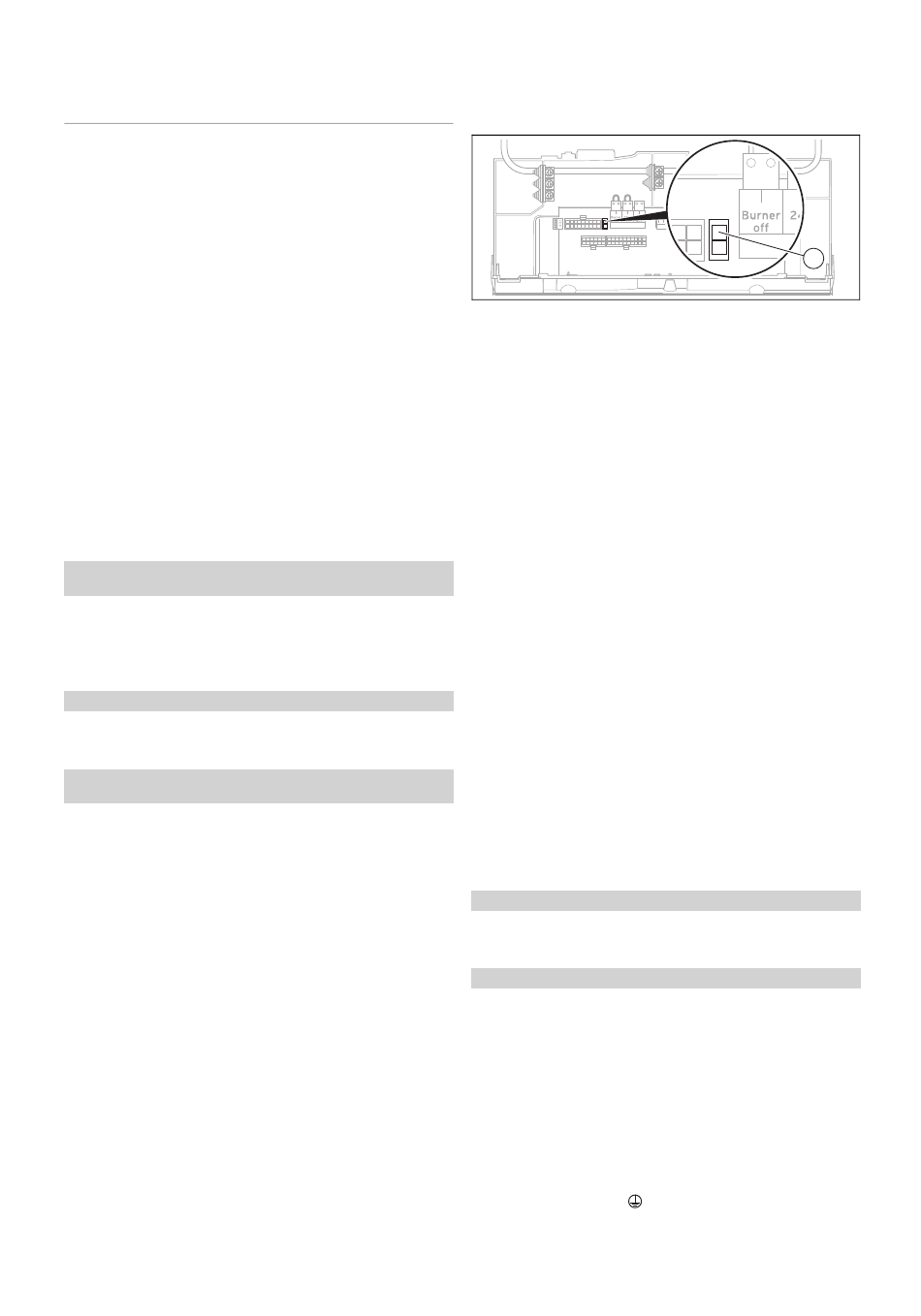

5.10.7 Remplacement de la résistance de codage
de la famille de gaz si nécessaire
1. Ouvrez le boîtier électronique. (→ page 17)
2. Retirez la résistance de codage de la famille de gaz (1)
(connecteur X24) (réglage d'usine : gaz naturel = cou-
leur jaune) et insérez la résistance de codage du com-
plément de livraison (gaz de pétrole liquéfié = couleur
grise).
3. Fermez le boîtier électronique.
4. Réglez le type de gaz qui convient dans le guide d'ins-
tallation au moment de la mise en fonctionnement ou
par la suite, via le code diagnostic D.087.
5.10.8 Raccordement des composants
supplémentaires
Le relais additionnel intégré permet de piloter un composant
supplémentaire, tandis que le module multifonction permet
d'en piloter deux autres.
5.10.8.1 Utilisation du relais additionnel
1. Branchez le composant supplémentaire directement sur
le relais additionnel intégré, en raccordant le connec-
teur gris sur le circuit imprimé.
2. Procédez au câblage.
3. Procédez à l'activation du composant par le biais du
paramètre D.026, cf. chapitre Adaptation en fonction de
l'installation de chauffage.
5.10.8.2 Utilisation du VR 40 (module multifonctions
2 en 7)
1. Montez les composants en vous conformant aux no-
tices correspondantes.
Conditions: Assemblage raccordé au relais 1
▶
Activez le paramètre D.027, cf. chapitre Adaptation en
fonction de l'installation de chauffage.
Conditions: Assemblage raccordé au relais 2
▶
Activez le paramètre D.028, cf. chapitre Adaptation en
fonction de l'installation de chauffage.
5.10.9 Raccordement de la pompe de circulation
pour commande asservie aux besoins
1. Procédez au câblage. (→ page 17)
2. Reliez le câble de raccordement 230 V au connecteur
prévu pour l'emplacement X13 et branchez ce dernier à
sa place.
3. Reliez le câble de raccordement de l'interrupteur ex-
terne aux cosses 1
cartable X41 fourni avec le régulateur.
Notice d'installation et de maintenance ecoTEC exclusive 0020186710_06
1
(0) et 6 (FB) du connecteur en-
