5.9.4 Montage et raccordement du conduit du
système ventouse
1. Pour connaître les conduits du système ventouse com-
patibles, reportez-vous à la notice de montage de la
fumisterie.
Conditions: Installation dans une pièce humide
▶
Il est impératif de raccorder le produit à une installation
du système ventouse indépendante de l'air ambiant.
L'air de combustion ne doit pas être prélevé dans la
pièce d'installation.
Attention !
Risque d'intoxication par les fumées qui
s'échappent !
Les graisses à base d'huile minérale sont
susceptibles d'endommager les joints.
▶
Pour faciliter le montage, utilisez exclusi-
vement de l'eau ou du savon noir du com-
merce et proscrivez la graisse.
2. Montez le conduit du système ventouse en vous réfé-
rant à la notice de montage correspondante.
5.9.5 Changement de la pièce de raccordement
pour conduit du système ventouse si
nécessaire
1. Si nécessaire, remplacez la pièce de raccordement
pour conduit du système ventouse. Pour savoir quel est
l'équipement standard spécifique au modèle, reportez-
vous aux caractéristiques techniques en annexe.
2. Démontez la pièce de raccordement pour conduit du
système ventouse. (→ page 16)
Alternative :
3.
▶
Montez la pièce de raccordement pour conduit du
système ventouse ⌀ 80/125 mm si nécessaire.
(→ page 16)
4. Alternative :
▶
Montez la pièce de raccordement pour ventouse
séparée ⌀ 80/80 mm si nécessaire. (→ page 16)
16

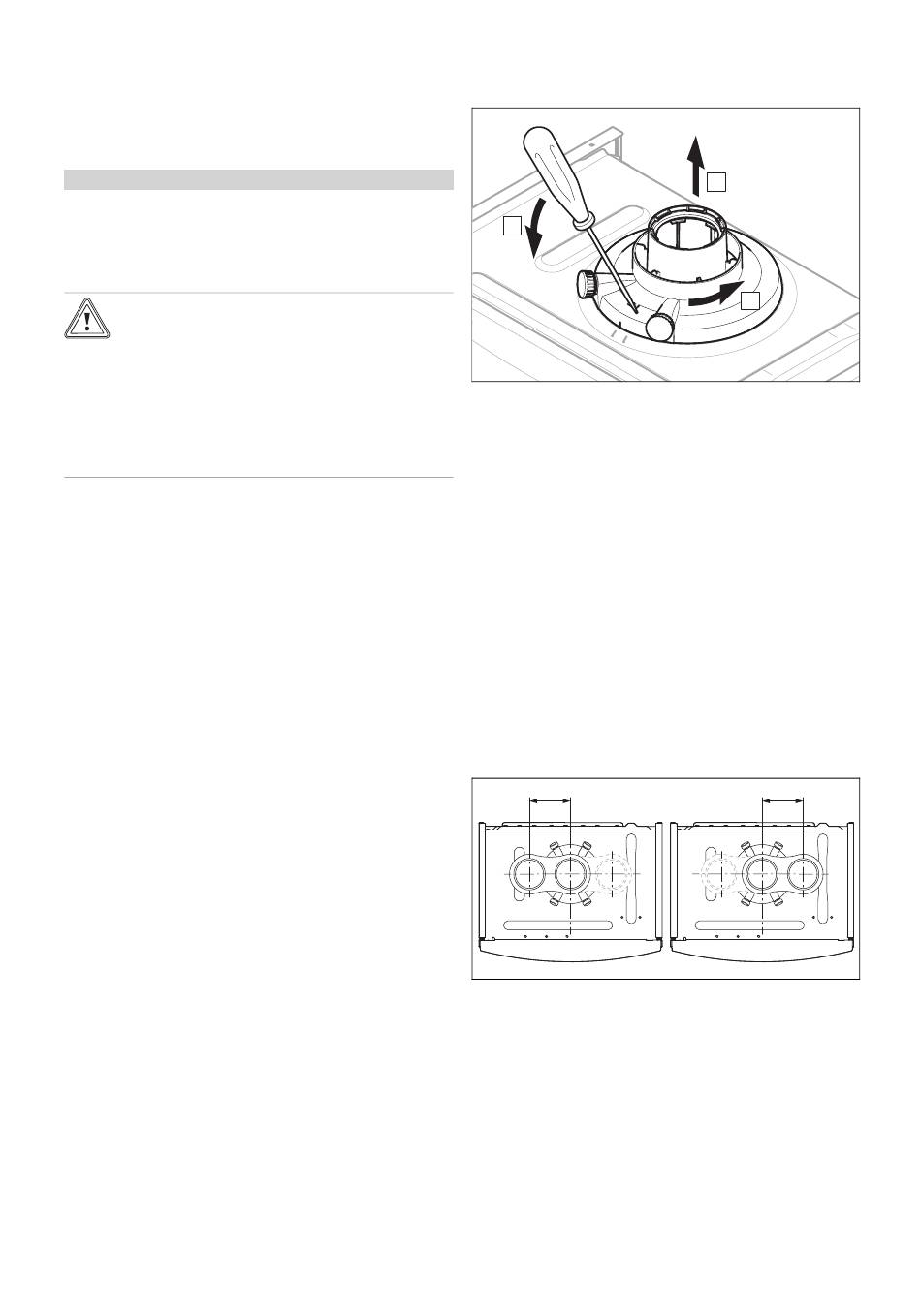

5.9.5.1 Démontage de la pièce de raccordement
pour conduit du système ventouse
A
1. Insérez un tournevis dans l'interstice entre les man-
chons de mesure.
2. Enfoncez le tournevis avec précaution.
3. Faites tourner la pièce de raccordement dans le sens
antihoraire jusqu'en butée et retirez-la par le haut .
5.9.5.2 Montage de la pièce de raccordement pour
conduit du système ventouse ⌀ 80/125 mm
1. Démontez la pièce de raccordement pour conduit du
système ventouse. (→ page 16)
2. Mettez l'autre pièce de raccordement en place. Faites
bien attention aux ergots.
3. Faites tourner la pièce de raccordement dans le sens
horaire pour qu'elle s'enclenche.
5.9.5.3 Montage de la pièce de raccordement pour
ventouse séparée ⌀ 80/80 mm
1. Démontez la pièce de raccordement pour conduit du
système ventouse. (→ page 16)
120 mm
2. Mettez l'autre pièce de raccordement en place. Le rac-
cordement d'alimentation en air peut être orienté vers
la gauche ou vers la droite. Faites bien attention aux er-
gots.
3. Faites tourner la pièce de raccordement dans le sens
horaire pour qu'elle s'enclenche.
Notice d'installation et de maintenance ecoTEC exclusive 0020186710_06
C
B
120 mm
