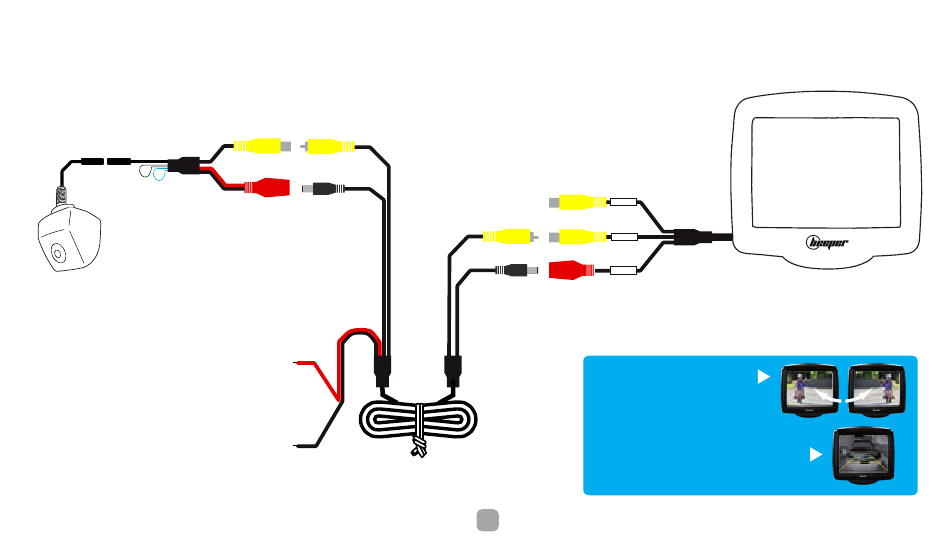

RW035P Schéma de connexion
VIDÉO DE RECUL
Boucles :
• Blanche (1) : miroir caméra
• Bleue (2) : limites superposées
Caméra arrière
CAM1
Connexion au + 12V. FEU DE RECUL
Fil d'origine du véhicule délivrant +12V
lorsque le feu de recul est allumé
Connexion à la MASSE du véhicule
Fil d'origine ou plot du véhicule délivrant
une masse dans tous les états du véhicule
Vidéo
Alimentation
FIL ROUGE
FIL NOIR
Entrée caméra optionnelle
Réf : RX-32 (non fournie)
CAM 2
CAM 1
Vidéo
DC12V
Alimentation
(1) Boucle blanche non coupée : vision
normale arrière (pour caméra de recul)
Boucle blanche coupée = vision "miroir"
inversée (pour caméra avant)
8 m. de câble
(2) Boucle bleue non coupée = limites superposées
Pour les véhicules
à l'image visibles
longs, une rallonge
Boucle bleue coupée = suppression des limites
de 8 m. existe en
superposées à l'image
option Réf : RX40/8
5
Ecran
