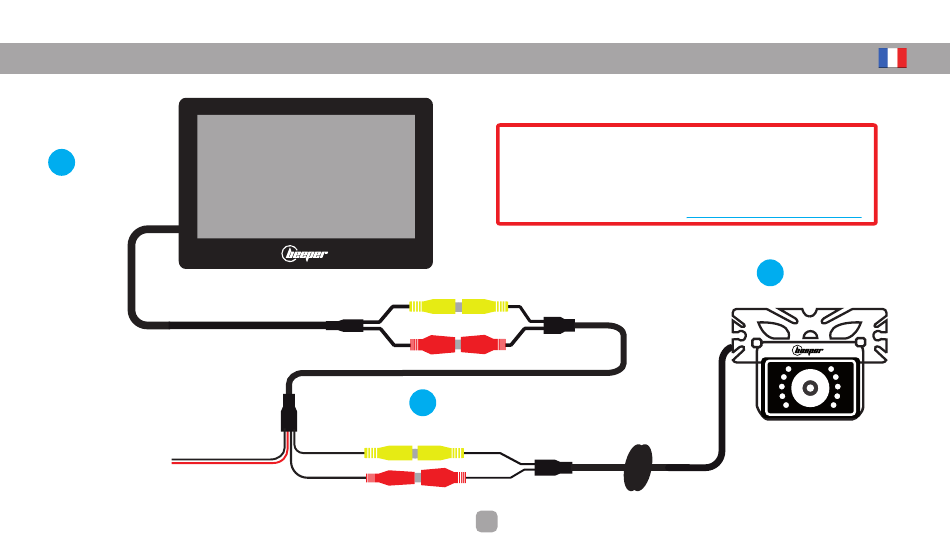

CONNEXION DU SYSTEME
A
ECRAN 7''
1,5 m
FIL NOIR : Connexion à la MASSE du véhicule
Fil d'origine ou plot du véhicule délivrant une
masse dans tous les états du véhicule
FIL ROUGE :
Connexion au + 12V. FEU DE RECUL
Fil d'origine du véhicule délivrant +12V lorsque le feu
de recul est allumé
B
1,5 m
AVERTISSEMENT • VÉHICULES INTERDISANTS DE BRANCHER UN CONSOMMATEUR SUR LE
FAISCEAU FEU DE RECUL
Sur certains véhicules le +12 V Feu de recul est parasité lorsque le moteur est en marche ce qui peut perturber le bon
fonctionnement du radar de recul ou du kit caméra de recul.
Dans d'autres cas, ce +12 V Feu de recul n'autorise aucun consommateur supplémentaire.
Pour tous ces véhicules, Beeper a développé le module RCAN R2 afin de récupérer l'information +12 V Feu de recul à partir
du réseau CANBUS. Ce module se connecte sur le CANBUS du véhicule compatible et permet de délivrer un +12V Feu de recul
pour la connexion d'un radar ou d'une caméra de recul
Réf : RCANR2, plus d'infos & liste des véhicules compatibles : http://www.beeper.fr/radar-camera-de-recul/rcanr2.php
12 m
RALLONGE
30 cm
